介绍
IBeam类用于生成工字梁的实体网格。工字梁在钢结构中使用比较多，在工厂一些工装中也有较多的应用。在设计时，应尽量使用标准通用的型号，如规范 GB/T 706 热轧型钢 $^{[1]}$。

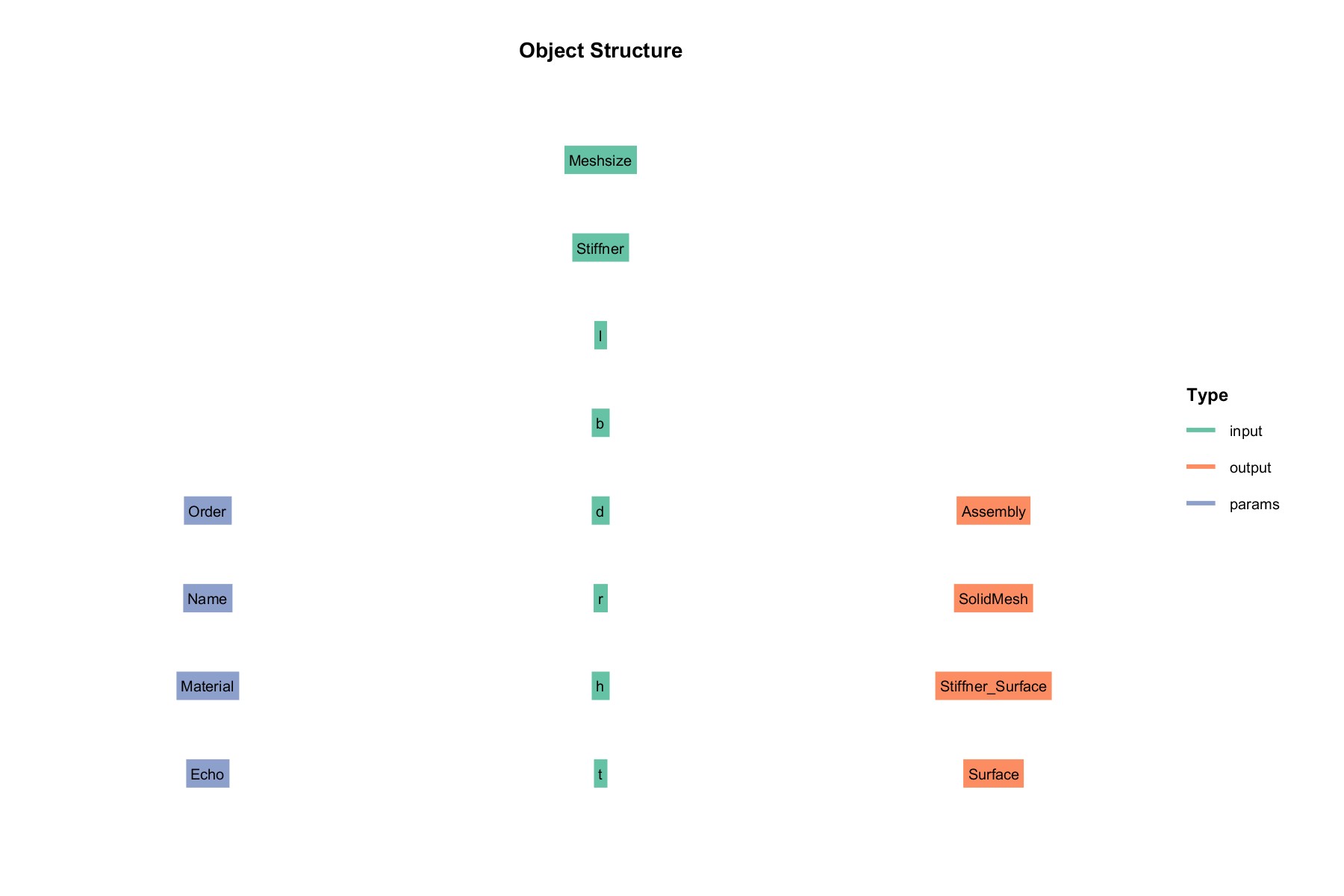

类结构
输入 input：
- Meshsize : 网格尺寸
- Stiffner : 加筋肋位置
- l: 长度
- b: 腿宽度
- d : 腰厚度
- r: 内圆弧倒角
- h : 高度
- t : 平均腿厚度
参数 params:
- Name : 名称
- Material: 材料
- Order: 阶数
输出 output :
- Assembly : 装配体
- SolidMesh : 实体网格
- Stiffner_Surface : 加筋肋截面
- Surface : 工字梁截面
案例
Create IBeam (Flag=1)
inputStruct.t=[12,12];
inputStruct.r=[4,4];
inputStruct.b=[120,120];
inputStruct.d=8;
inputStruct.h=200;
inputStruct.l=400;
paramsStruct=struct();
obj= beam.IBeam(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj);
Plot3D(obj);
 |  |

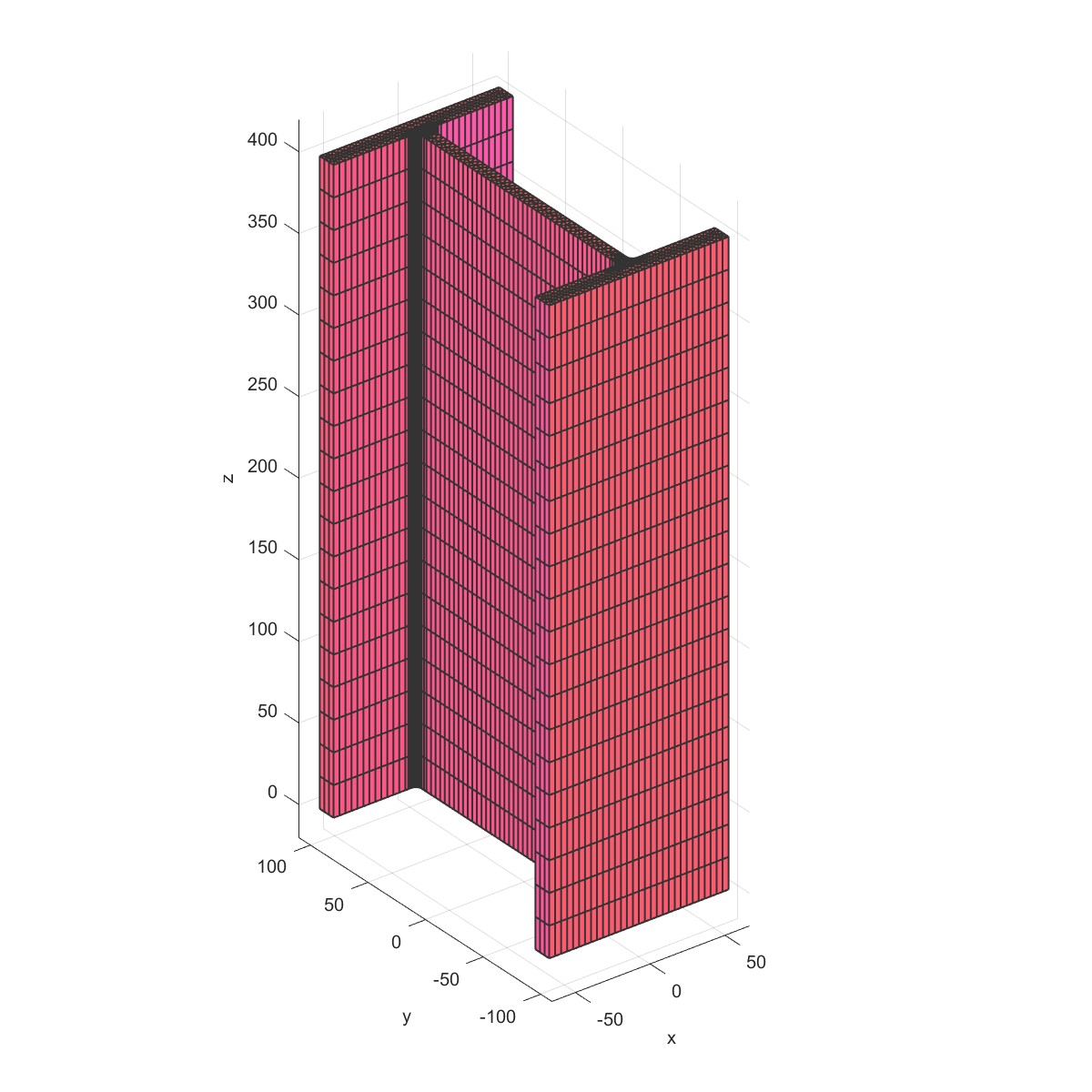

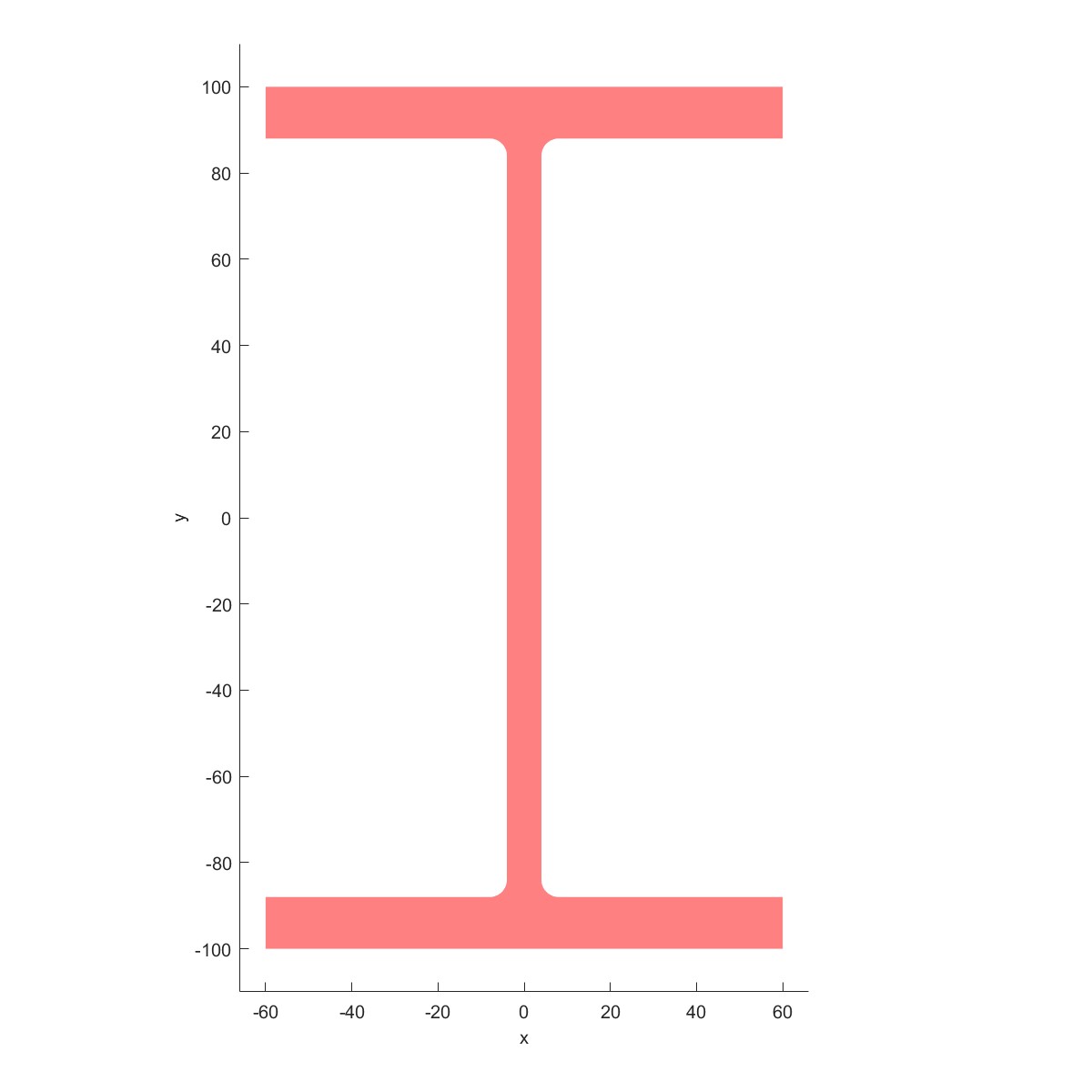

| 工字梁截面 | 工字梁实体网格 |
Create IBeam with stiffner (Flag=2)
inputStruct.t=[16,16];
inputStruct.r=[5,5];
inputStruct.b=[180,180];
inputStruct.d=12;
inputStruct.h=240;
inputStruct.l=480;
inputStruct.Stiffner=[120+6,12;360-6,12];
paramsStruct=struct();
obj= beam.IBeam(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj);
Plot3D(obj);
 |  |

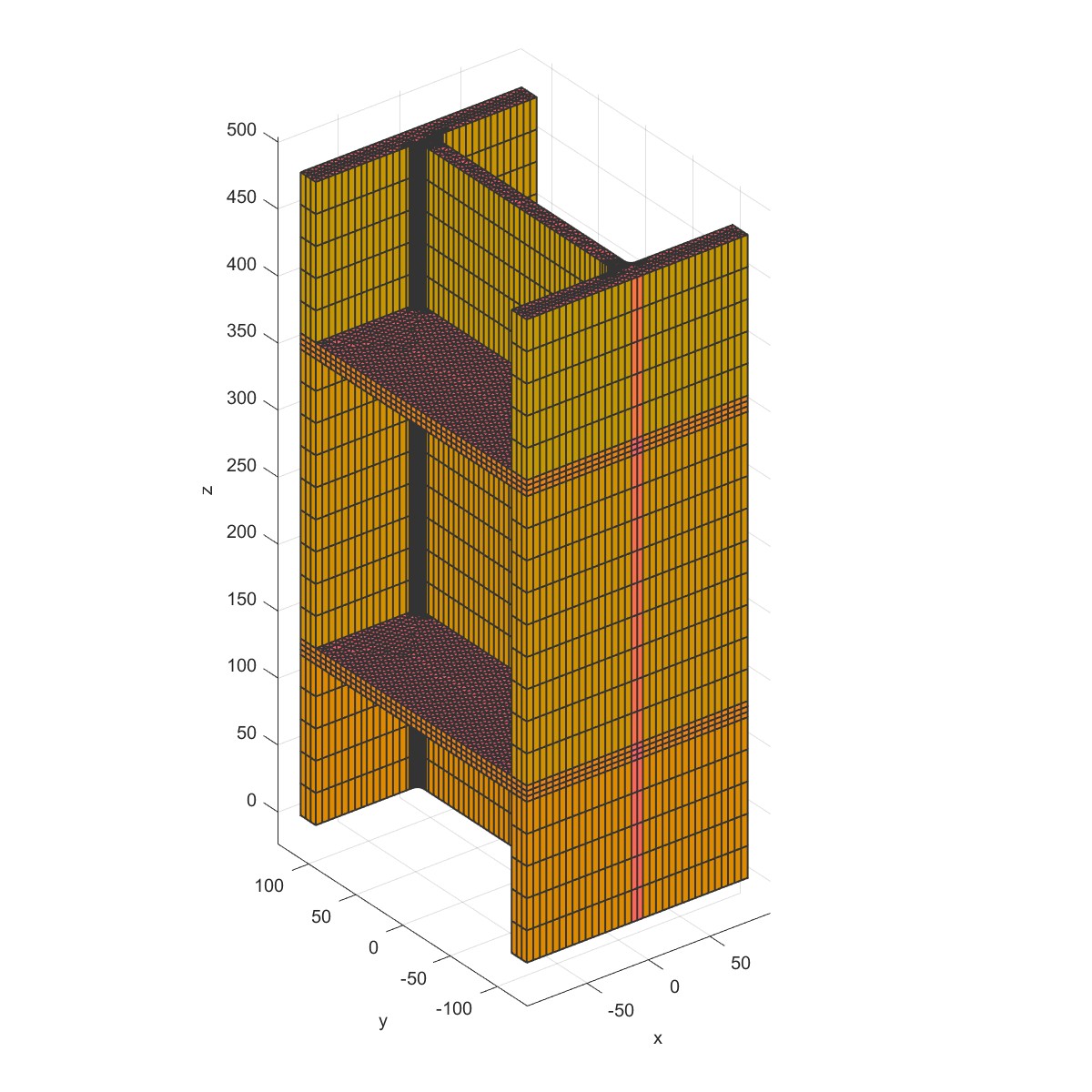

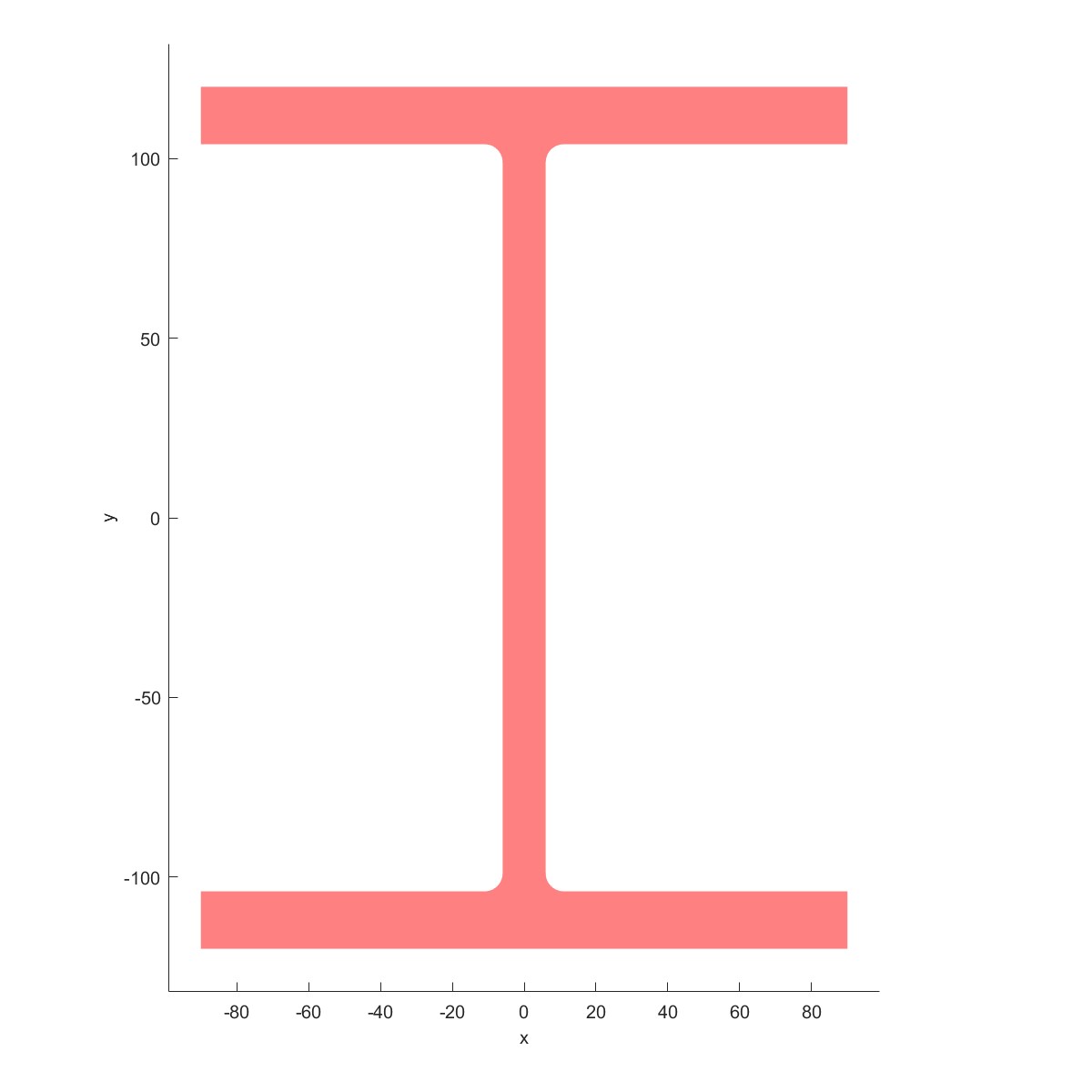

| 工字梁截面 | 加筋肋工字梁实体网格 |
参考文献
[1] GB/T 706
