介绍
LBeam类用于生成角钢的实体网格。

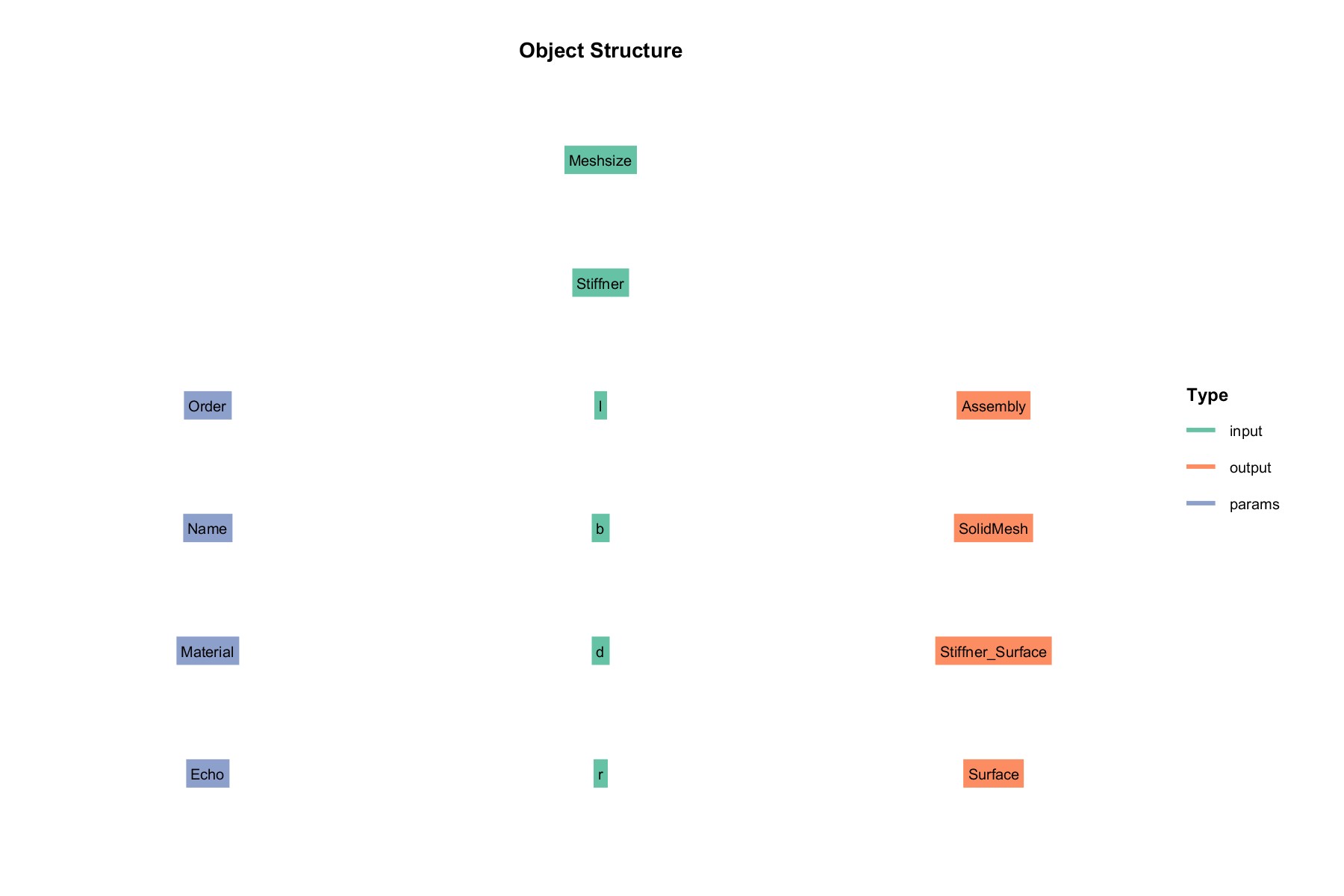

类结构
输入 input：
- Meshsize : 网格尺寸
- Stiffner : 加筋肋位置
- l: 长度
- b: 腿宽度
- d : 腰厚度
- r: 内圆弧倒角
参数 params:
- Name : 名称
- Material: 材料
- Order: 阶数
输出 output :
- Assembly : 装配体
- SolidMesh : 实体网格
- Stiffner_Surface : 加筋肋截面
- Surface : 角钢截面
案例
Create LBeam (Flag=1)
inputStruct.r=7;
inputStruct.b=[63,63];
inputStruct.d=[8,8];
inputStruct.l=400;
paramsStruct=struct();
obj= beam.LBeam(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj);
Plot3D(obj);
 |  |

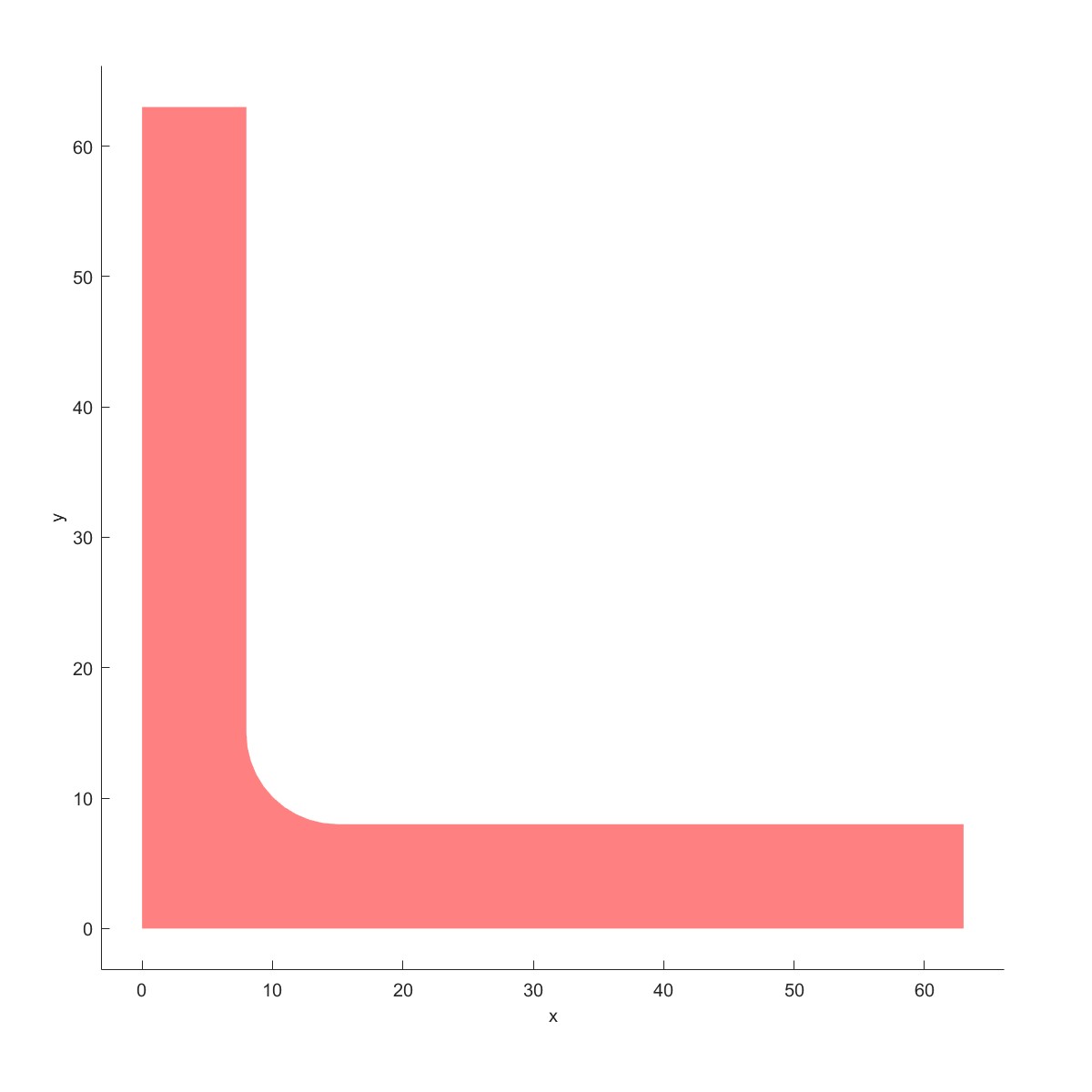

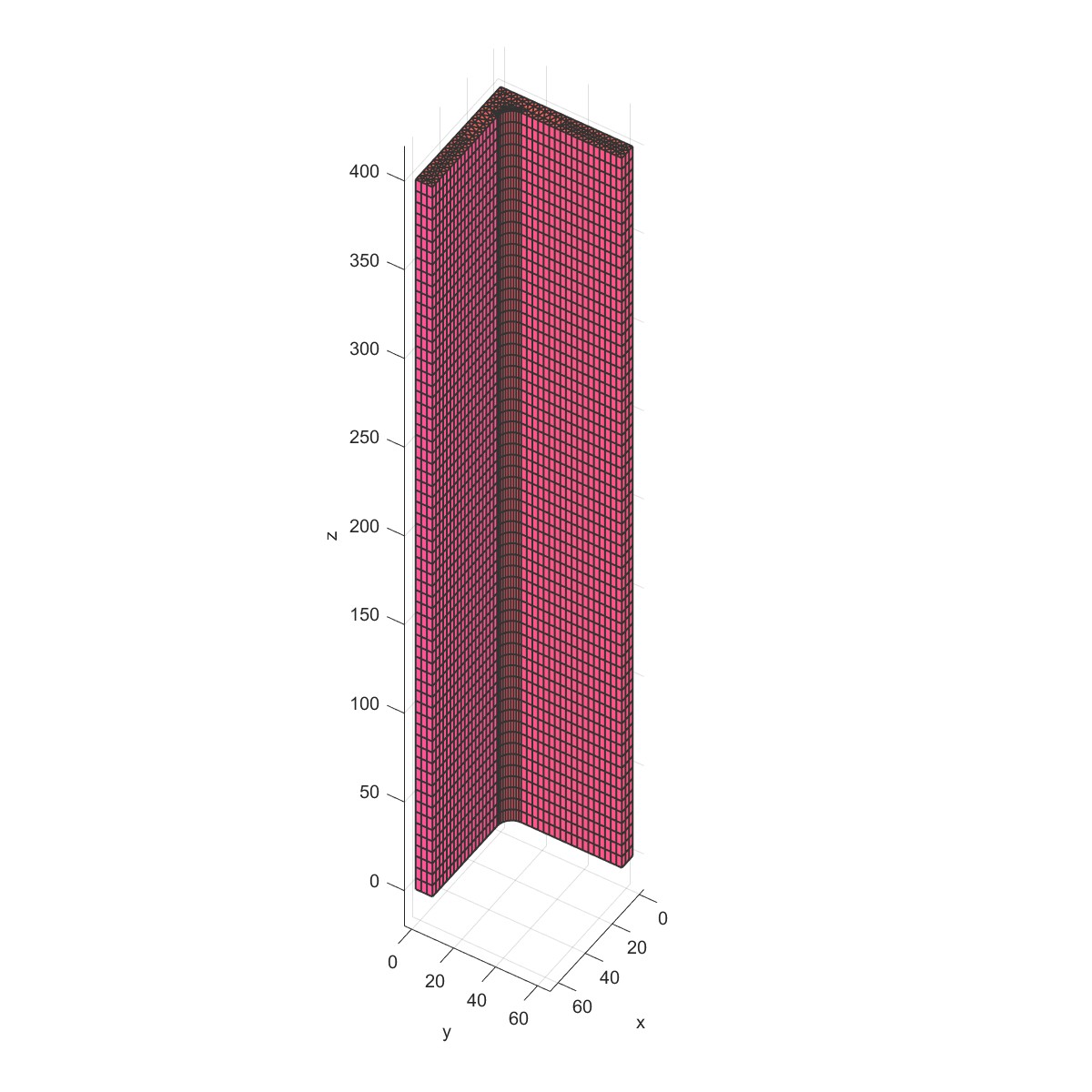

| 角钢截面 | 角钢实体网格 |
Create LBeam with stiffner (Flag=2)
inputStruct.r=7;
inputStruct.b=[63,63];
inputStruct.d=[8,8];
inputStruct.l=480;
inputStruct.Stiffner=[120+4,8;360-4,8];
paramsStruct=struct();
obj= beam.LBeam(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj);
Plot3D(obj);
 |  |

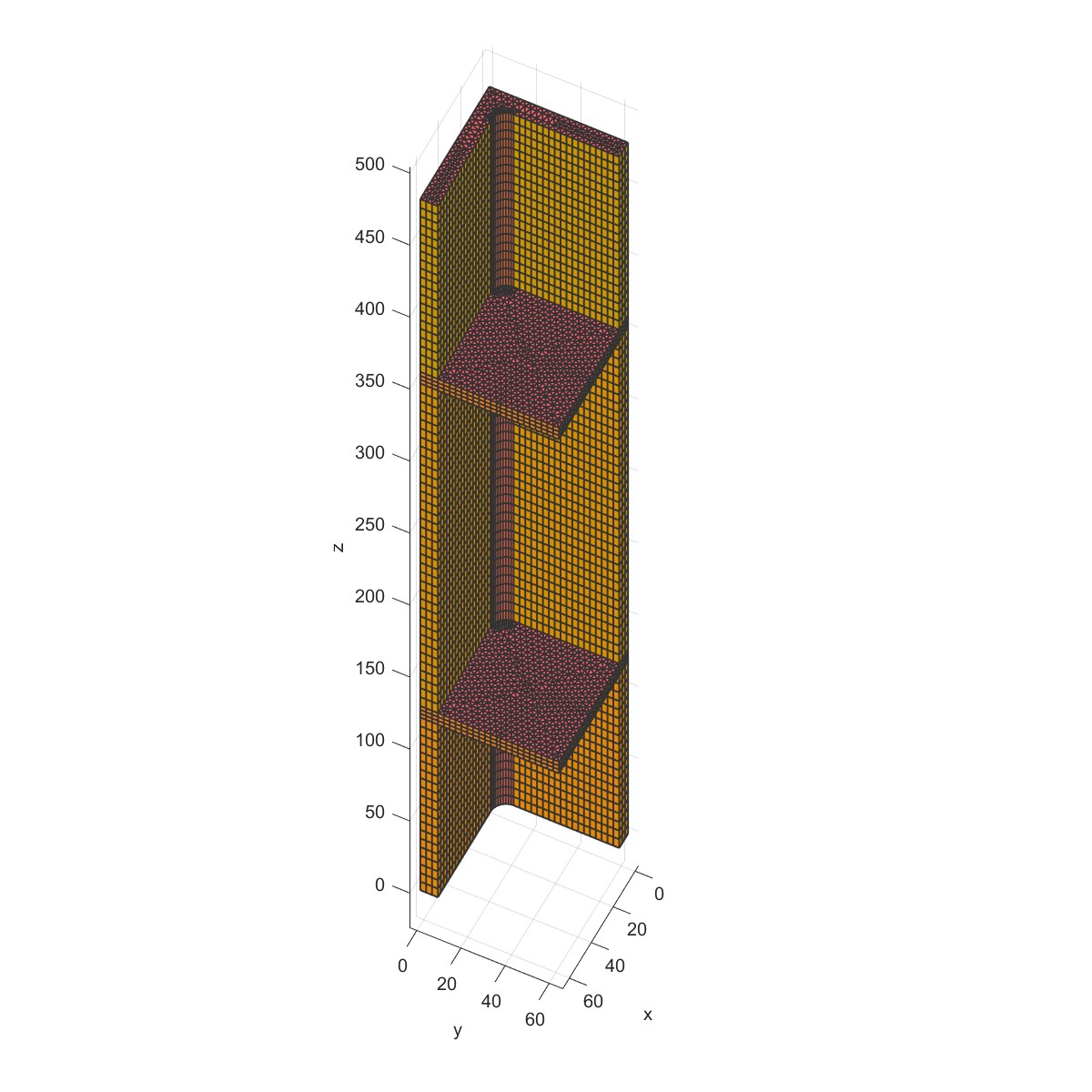

| 角钢截面 | 加筋肋角钢实体网格 |
参考文献
