介绍
RotatingDisc 用来计算旋转圆盘下应力分析。
原理
等厚旋转圆盘以等角速度$\omega$绕其中心轴转动，若材料的密度为$\rho$，圆盘的应力分量为
$$
\sigma_\rho=\frac{3+\mu}{8}\rho \omega^2(R_o^2+Ri^2-\frac{Ro^2R_i^2}{r^2}-r^2)
$$
$$
\sigma_\phi=\frac{3+\mu}{8}\rho \omega^2(R_o^2+Ri^2+\frac{Ro^2R_i^2}{r^2}-\frac{1+3\mu}{3+\mu}r^2)
$$

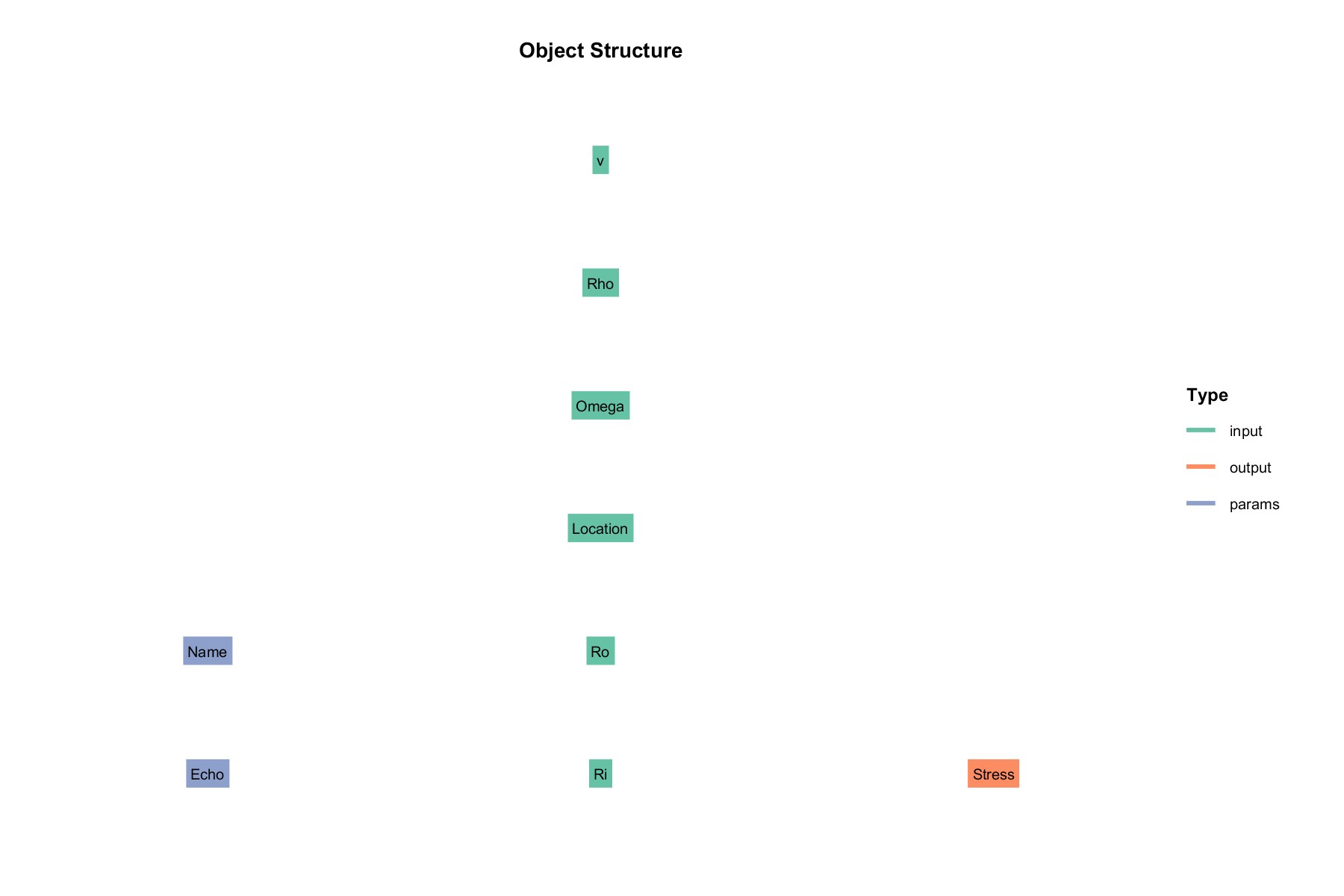

类结构
输入 input：
- Location : 计算位置
- v : 泊松比
- Rho : 密度
- Omega : 转速 RPM
- Ro : 外圆半径
- Ri : 内圆半径
参数 params:
- Name : 名称
输出 output :
- Stress : 应力结果
案例
Rotating disc analysis (Flag=1)
inputStruct.Ri=140;
inputStruct.Ro=500;
inputStruct.Omega=5000;
inputStruct.Location=140;
paramsStruct=struct();
C=method.RotatingDisc(paramsStruct, inputStruct);
C=C.solve;
disp(C.output.Stress);

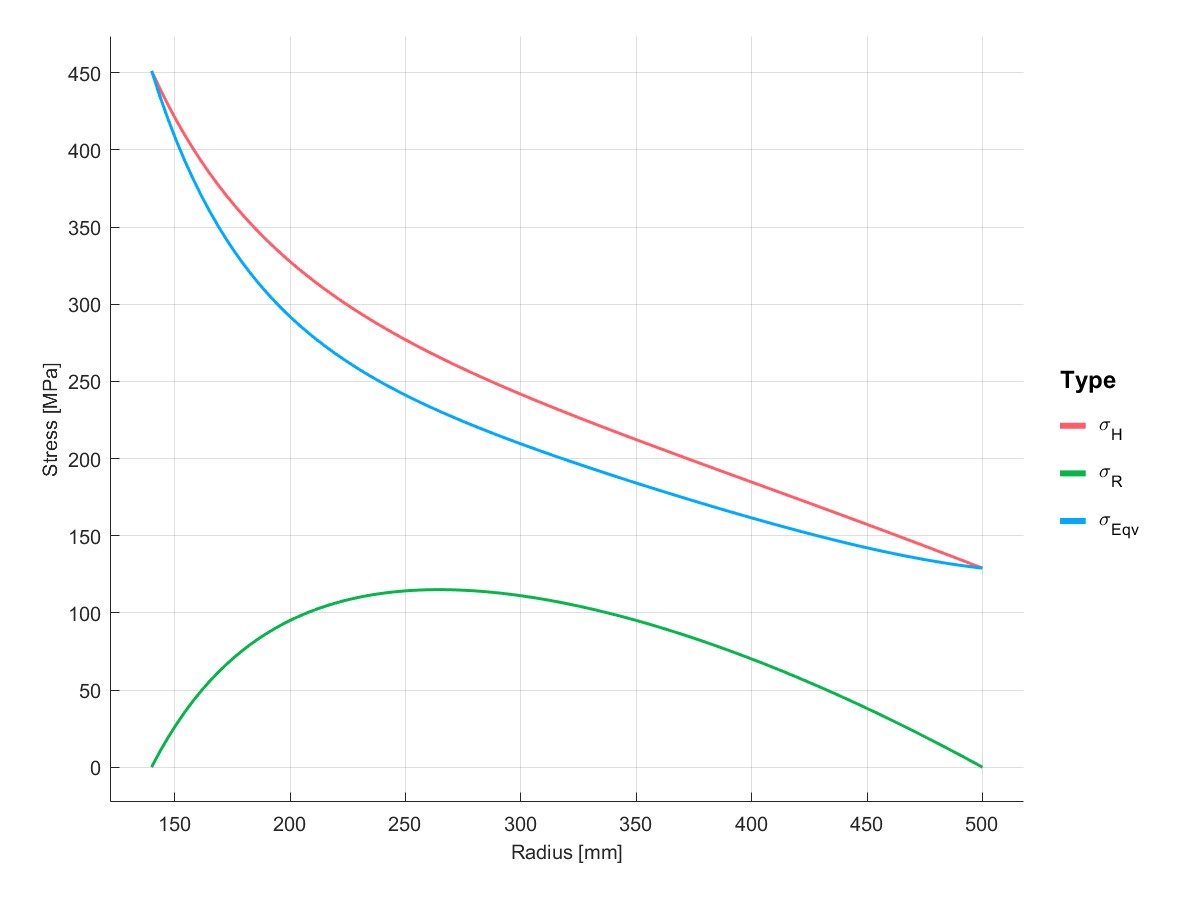

PlotStress(C)
Successfully calculate rotating disc stress .
0 451.2570 451.2570
参考文献
