Texgen[1]是在诺丁汉大学开发的开源软件，用于纺织品和纺织品复合材料的3D建模。它被用作材料微观力学模型前处理器，导出的模型可用于模拟纺织品合复合材料各种材料特性。
建模原理

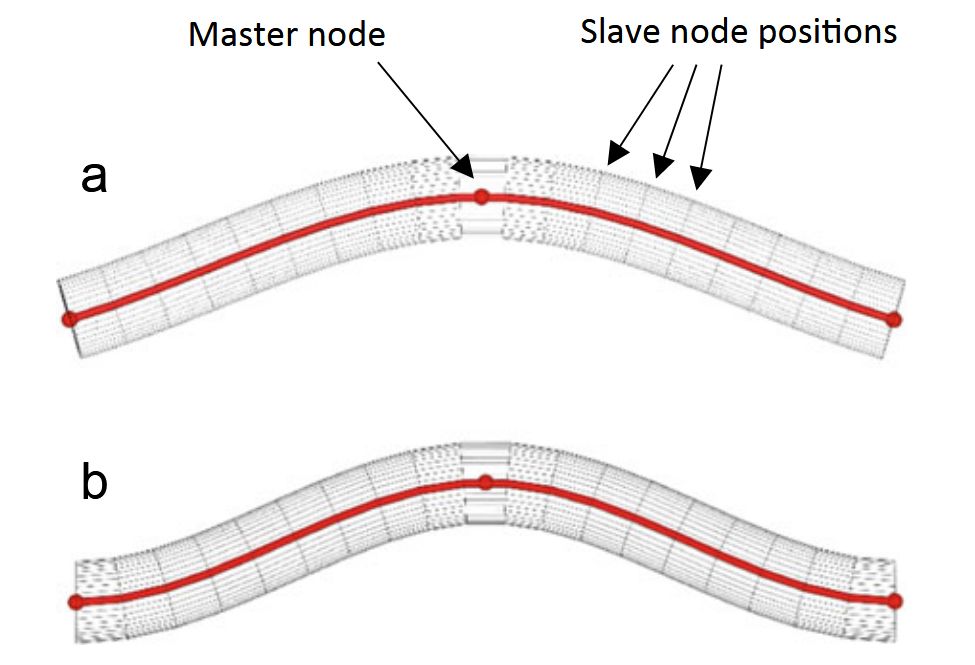

纺织品是由以实体量建模的纱线组装来建立的。这些由纱线中心线定义，纱线的横截面沿中心线扫掠形成, 中心线上的点称为主节点 (Master node), 截面上的点为从节点 (Slave node)。下图 a、b曲线为由三节点形成的贝塞尔曲线，曲线a常用于元胞内部，曲线b用于元胞边界。
在TexGen中可以指定横截面，默认情况下，横截面将沿着纱线的长度保持一致，但也可以在每个主节点设置横截面。有几种横截面形状可用：椭圆形，矩形和多边形等。
下图为一个变截面的纱线设计。
2D编织
在软件输入下图所示参数：
建议将 Add 10% to domain height 关掉，这个选项会自动在高度增加10%， 比如图中设置的厚度为0.2, 在生成元胞时会变成0.22。

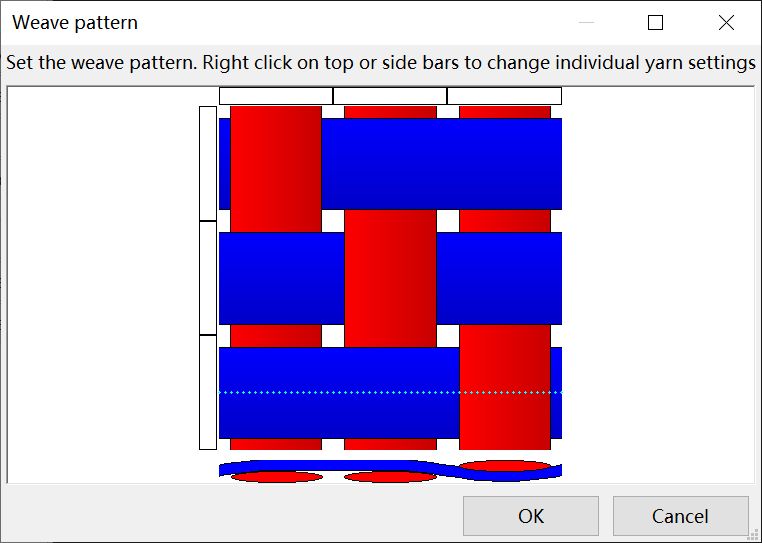

编织排布按照下图设置

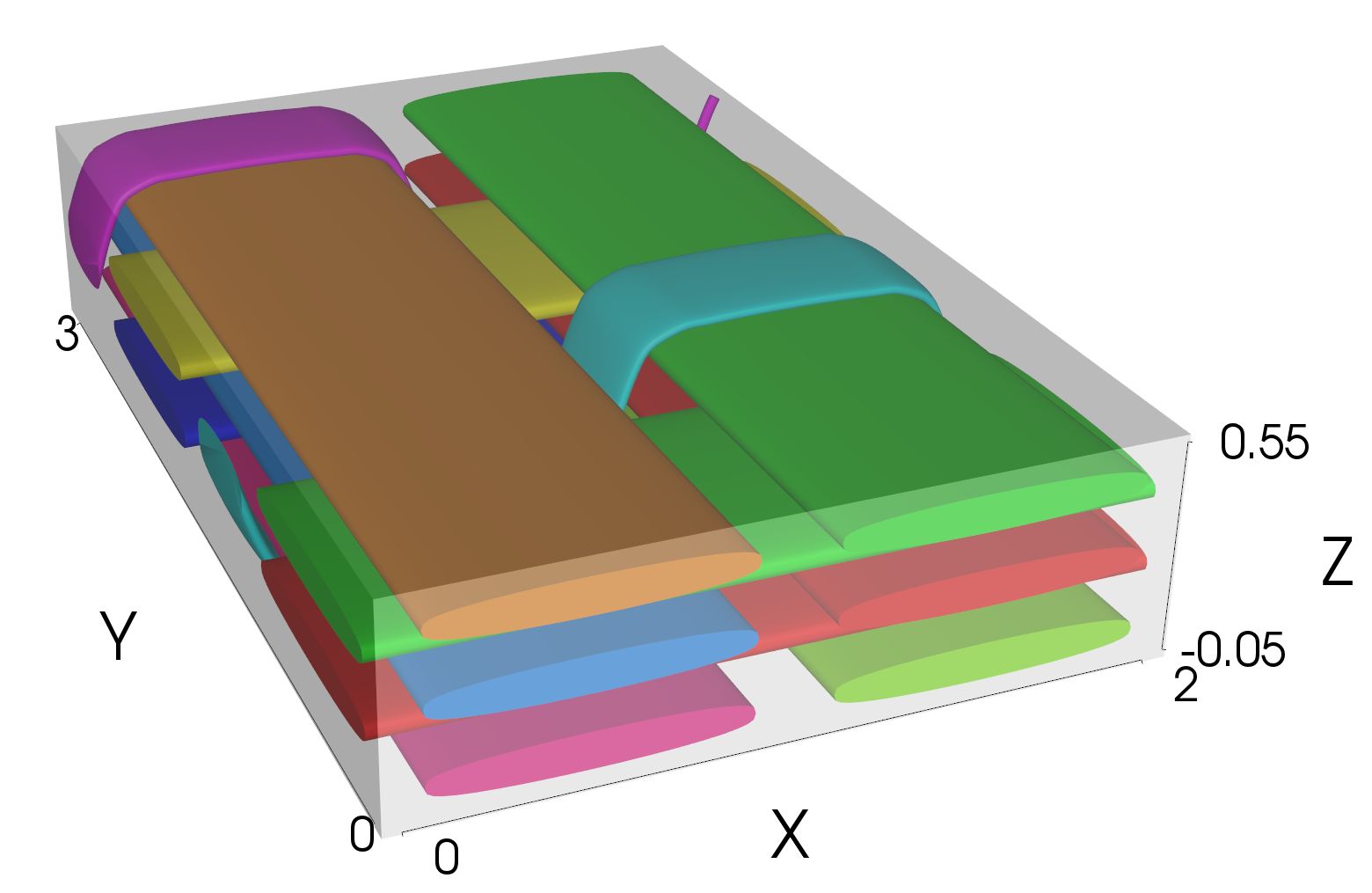

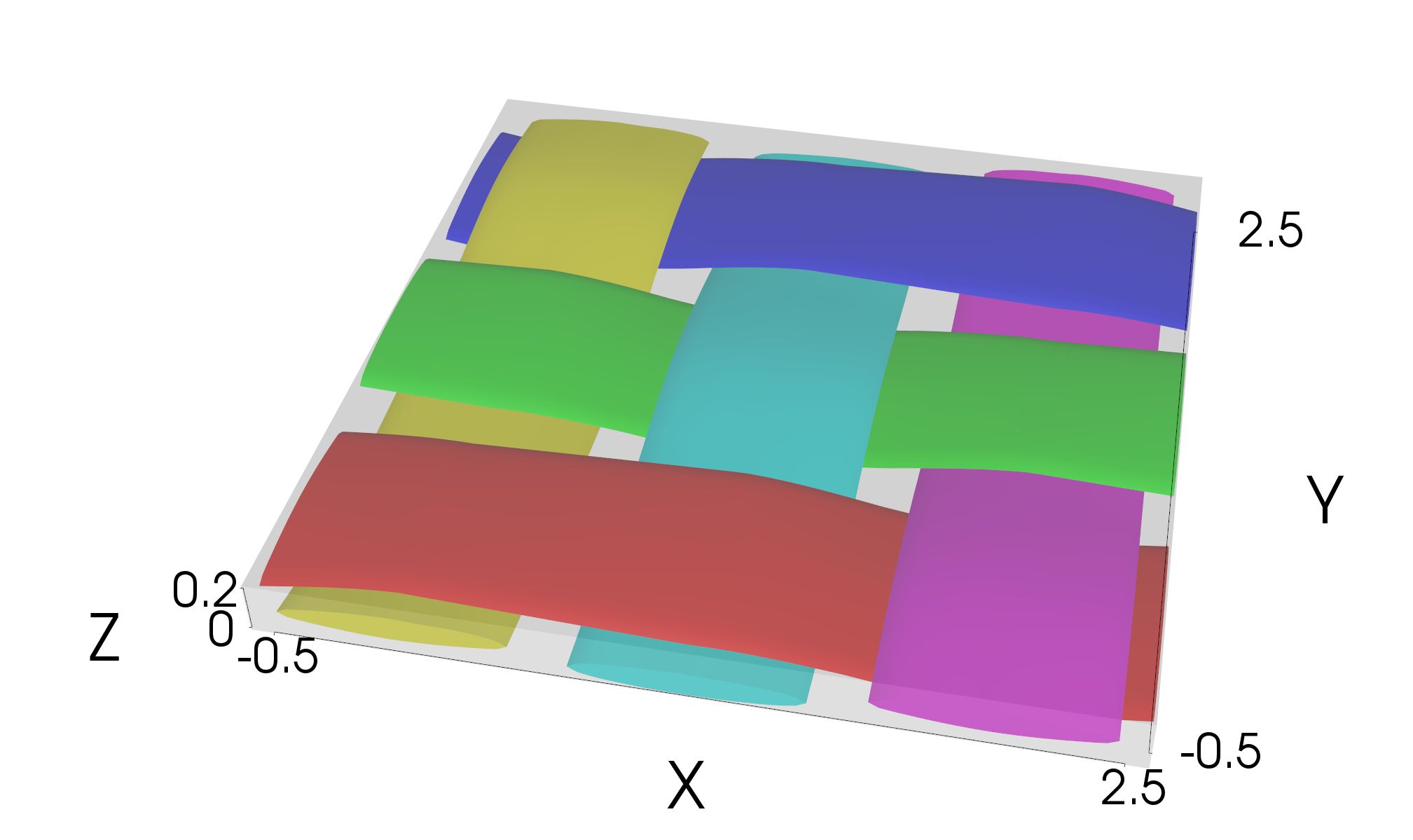

即可生成元胞的三维几何。

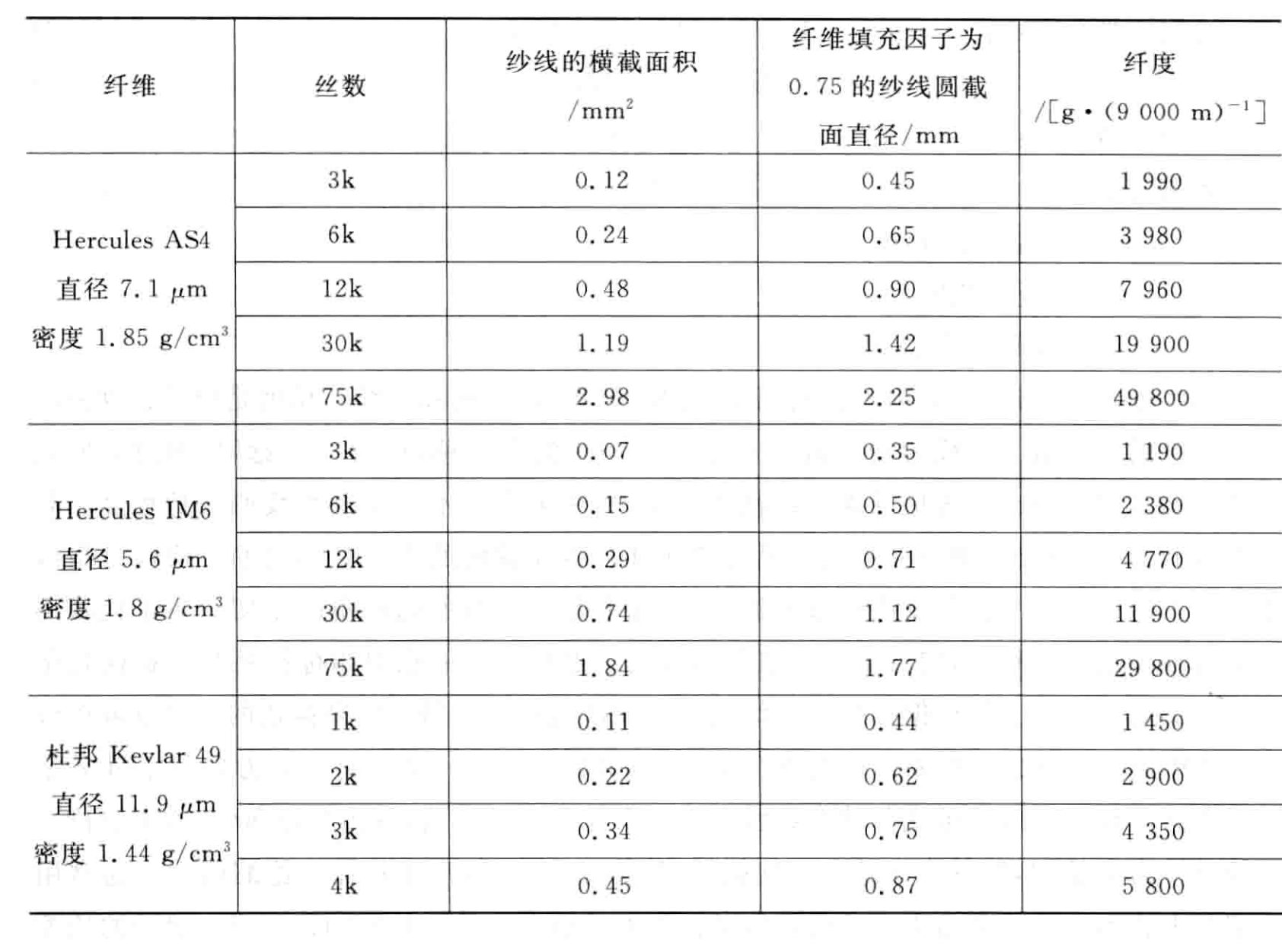

注意在编织中需要输入纱线的截面，在没有数据的情况下，可以按照下表采用，保持截面积一致。一般丝数越少，编织时弯折的角度小，强度稍高，丝数多意味着工厂节拍快。
3D编织

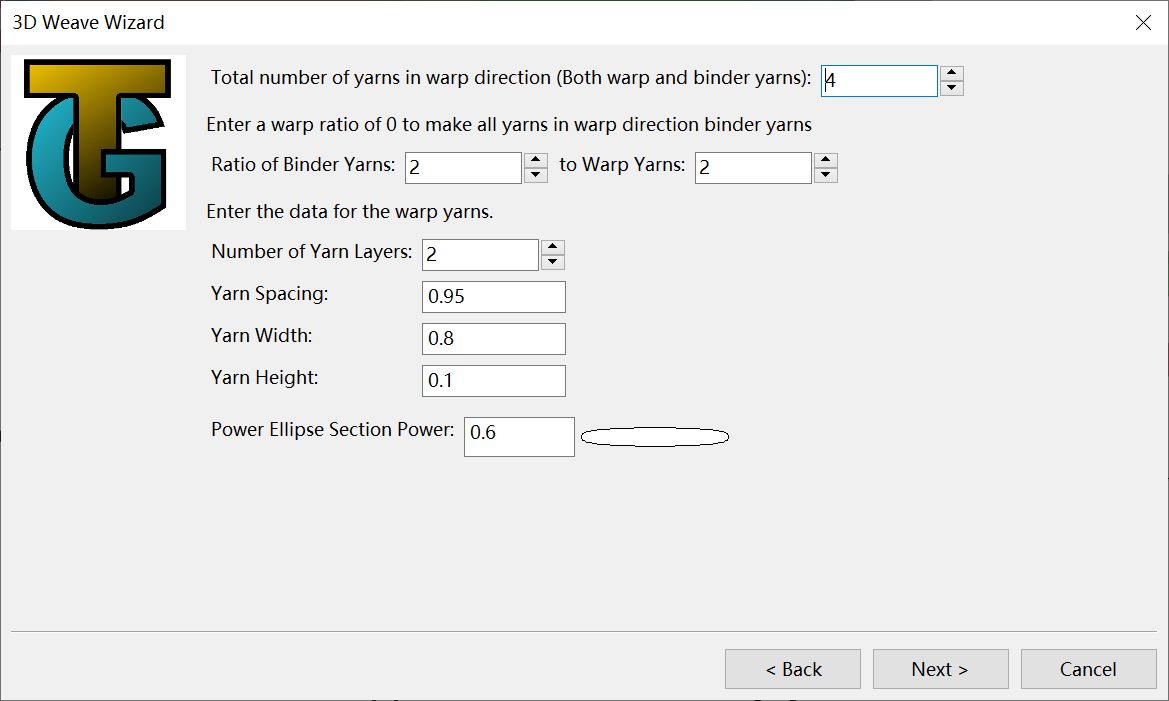

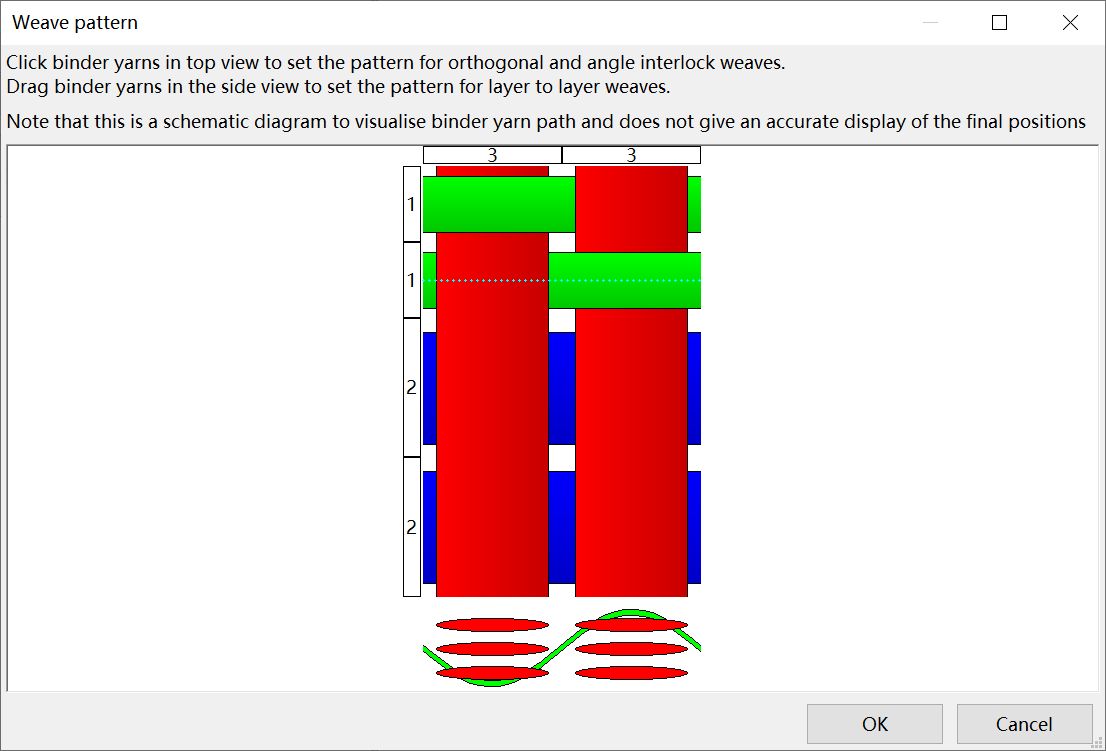

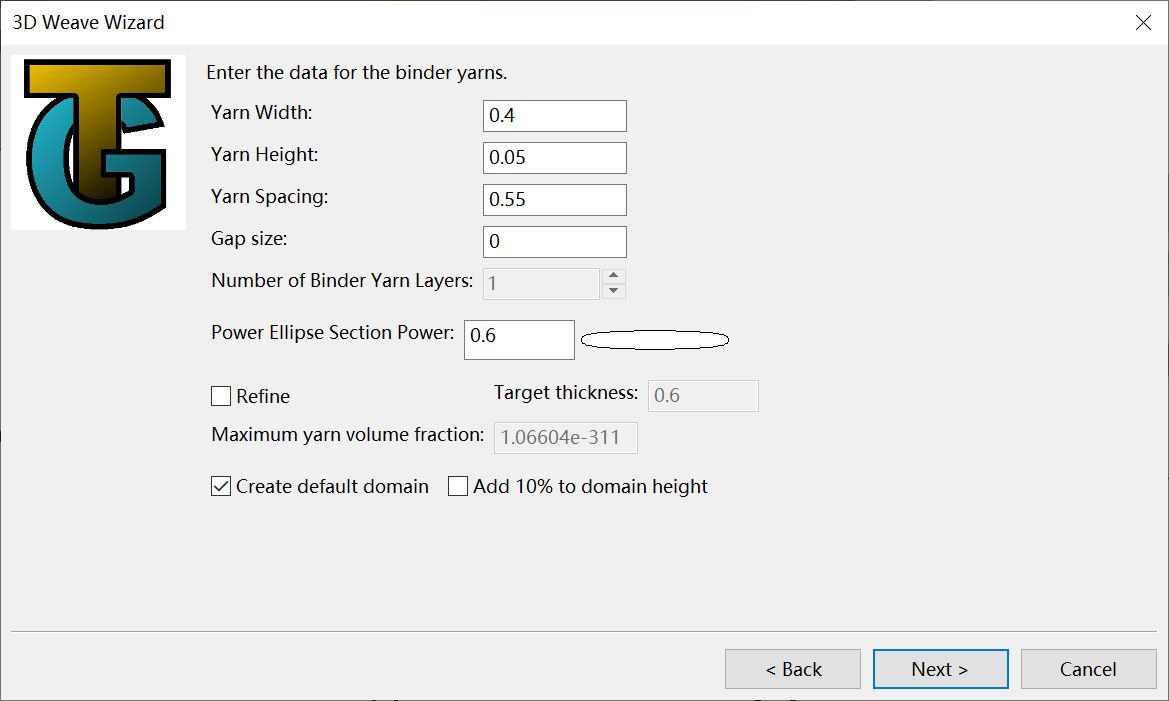

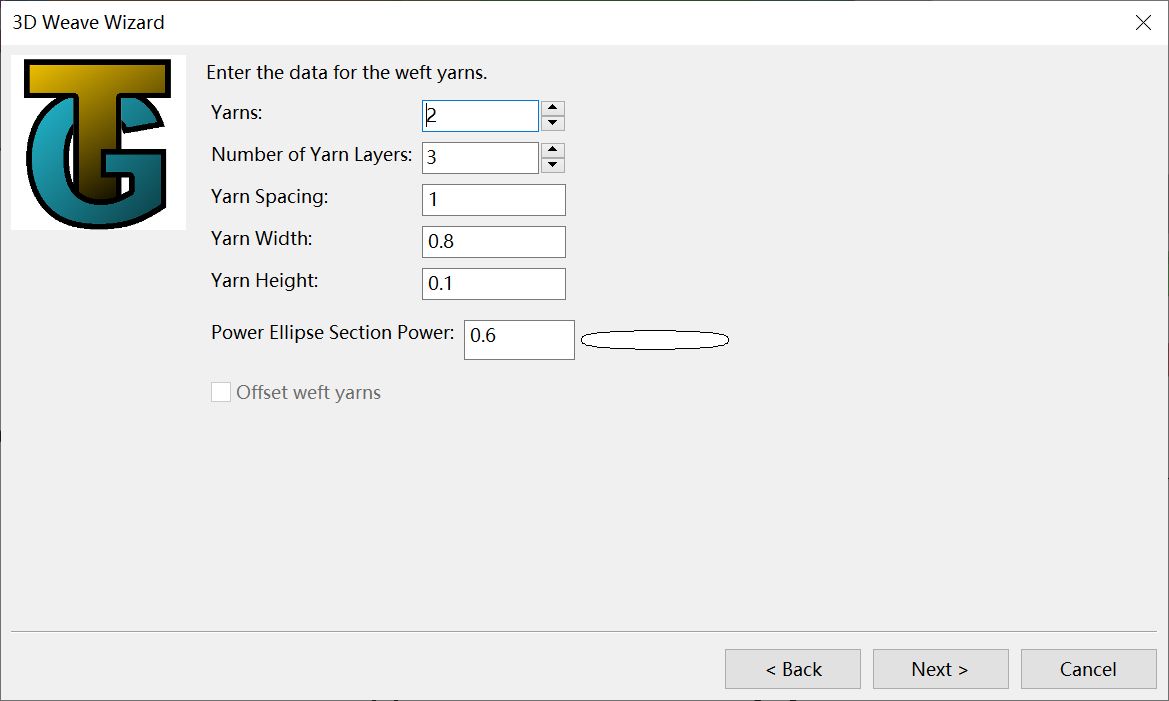

同样也可以创建3D编织的元胞，打开3D编织，设置参数如下

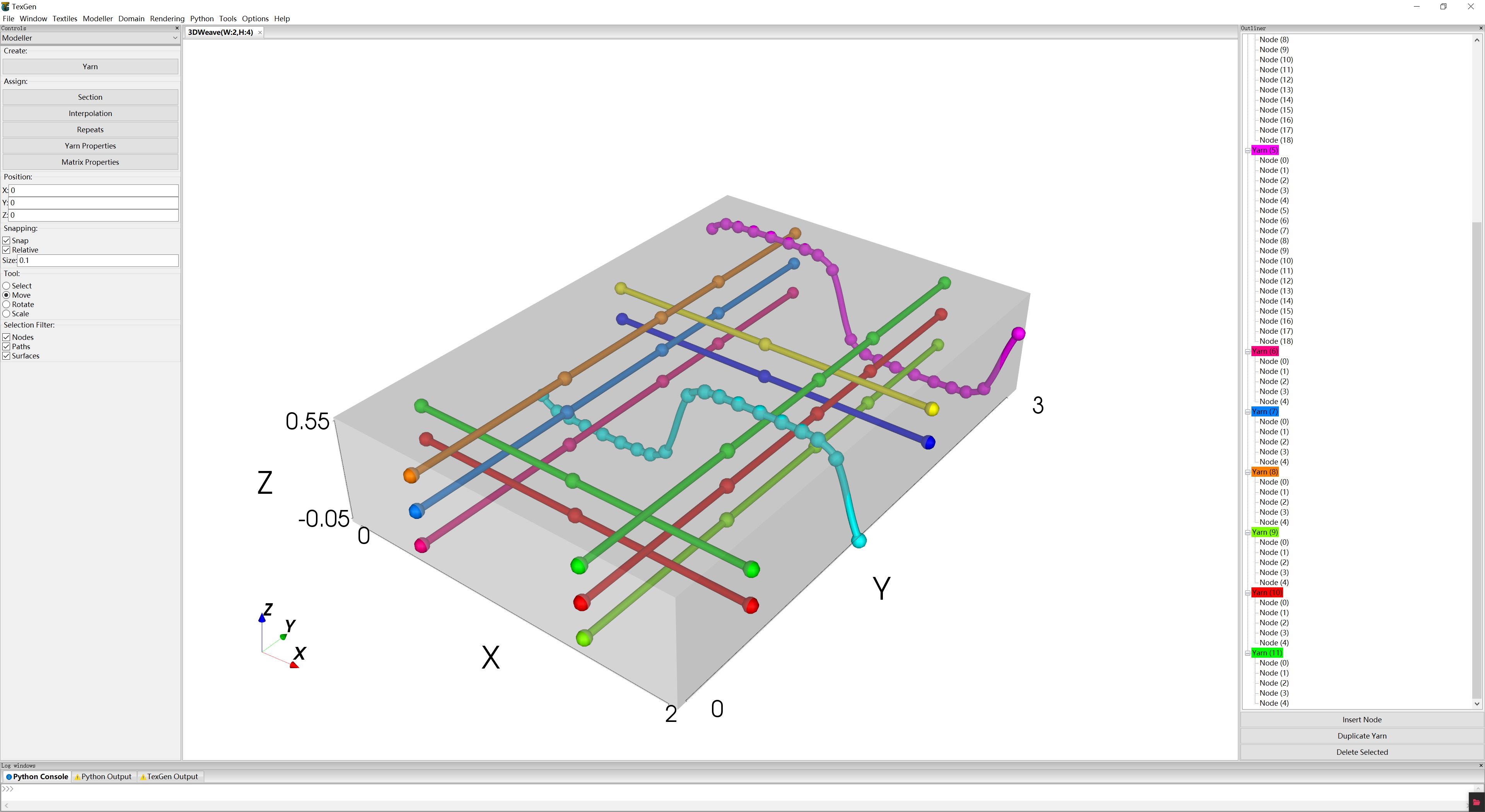

调整纱线的位置，并设置元胞的范围
网格导出
在TexGen中建立号模型，可以直接导出网格，TexGen提供了Abaqus的接口，笔者在Baffalo中WovenCell模块中给了导出ANSYS的接口，网格的方向均已调整完毕。

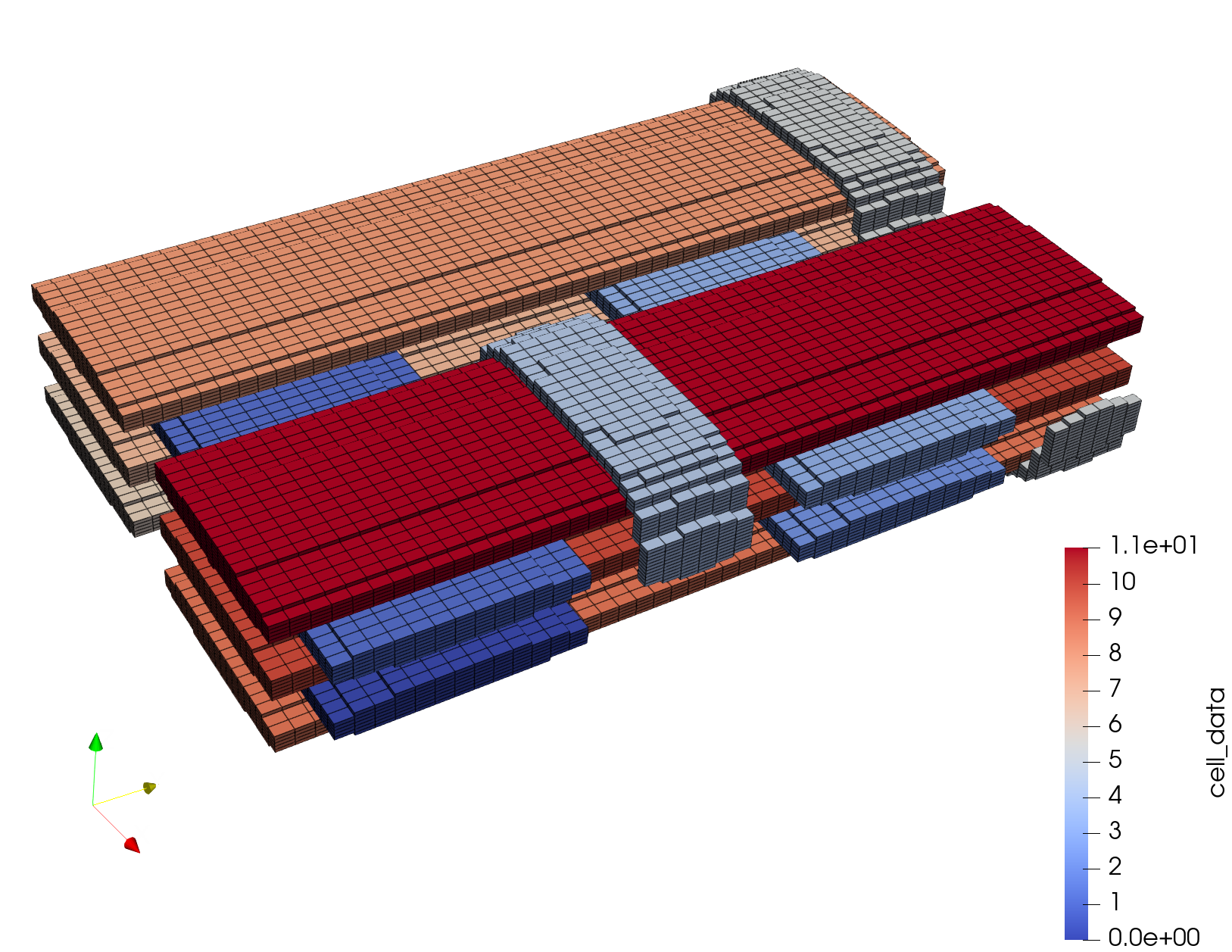

用TexGen导出为vtu格式，在Paraview中绘制网格如下：
