介绍
WovenRing用于生成2D编织材料圆环。

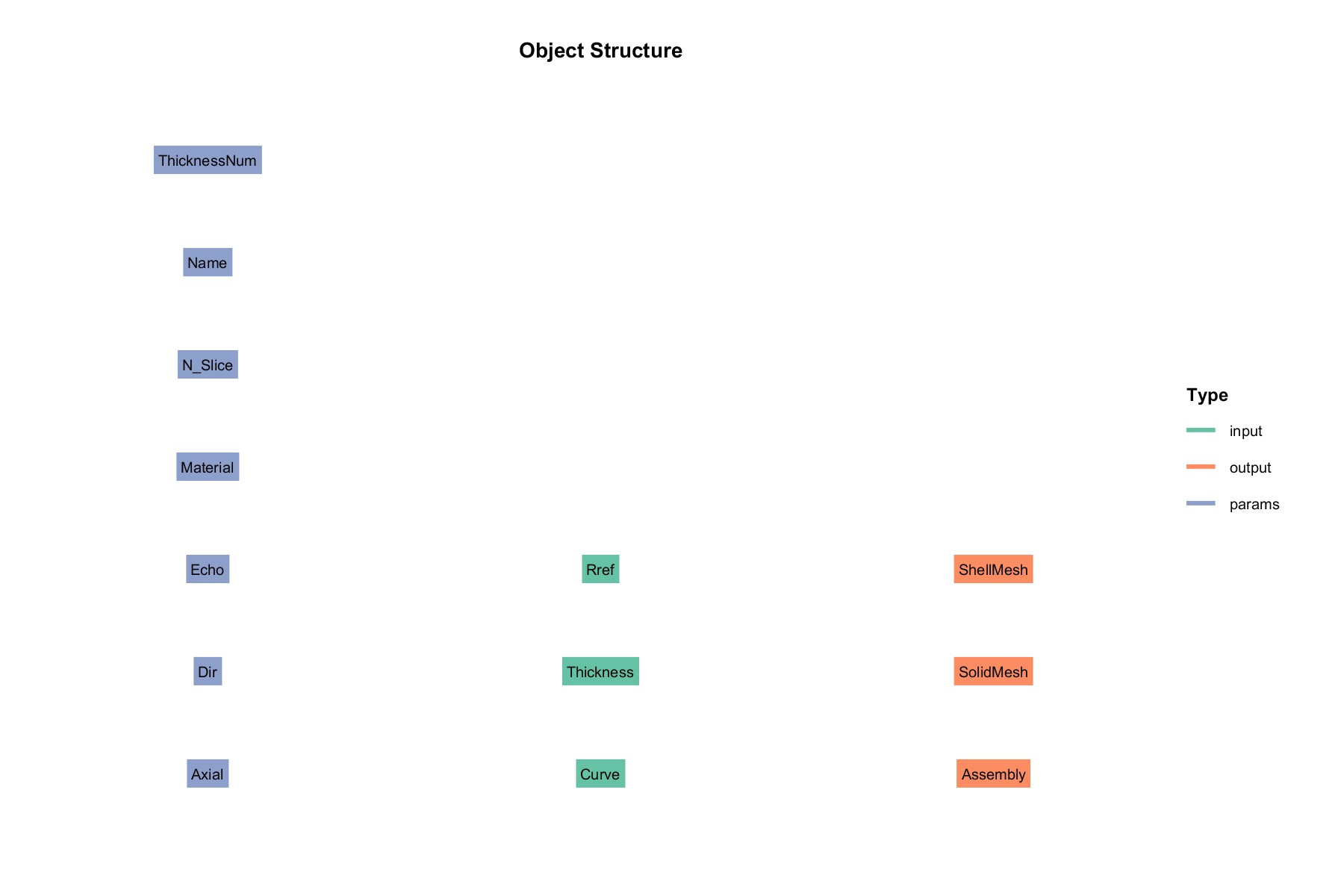

类结构
输入 input：
- Rref : 参考半径
- Thickness : 厚度
- Curve : 截面基准曲线
参数 params:
- ThicknessNum ：厚度方向网格划分
- Name : 名称
- N_Slice: 旋转方向划分数量
- Material : 材料
- Dir : 加厚度方向
- Axial : 旋转轴
输出 output :
- ShellMesh : 截面网格
- Assembly : 单元装配
- SolidMesh : 实体网格
案例
Demo1 (Flag=1)
Ply=load('Ply.mat');
Curve=readmatrix('Curve.xlsx');
inputStruct1.Curve=Curve;
inputStruct1.Rref=min(Curve(:,1));
inputStruct1.Thickness=20;
paramsStruct1.Material=Ply.Ply;
paramsStruct1.Axial='y';
paramsStruct1.N_Slice=72;
C= shaft.WovenRing(paramsStruct1, inputStruct1);
C= C.solve();

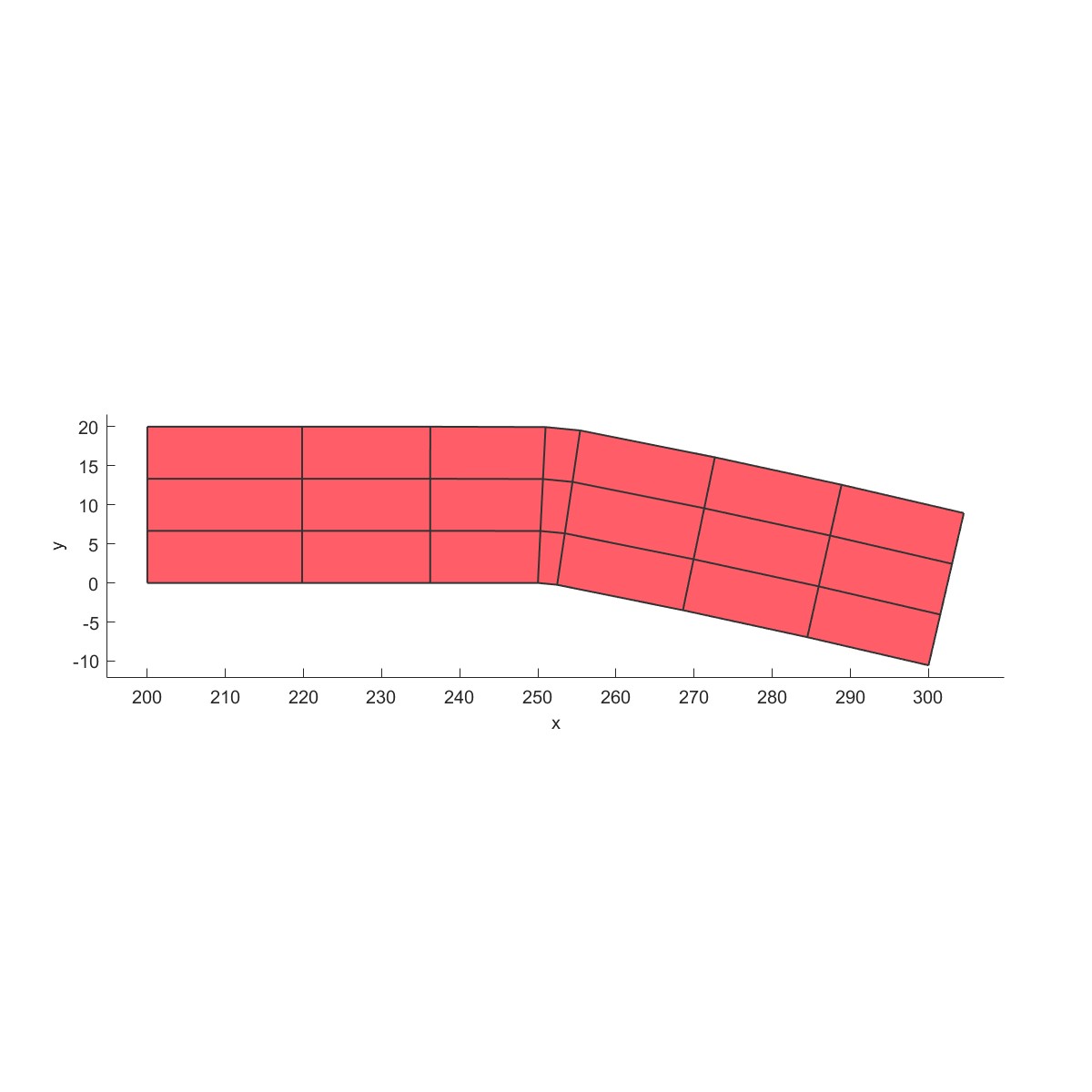

Plot2D(C);
Plot3D(C,'Vf',1);
 |  |

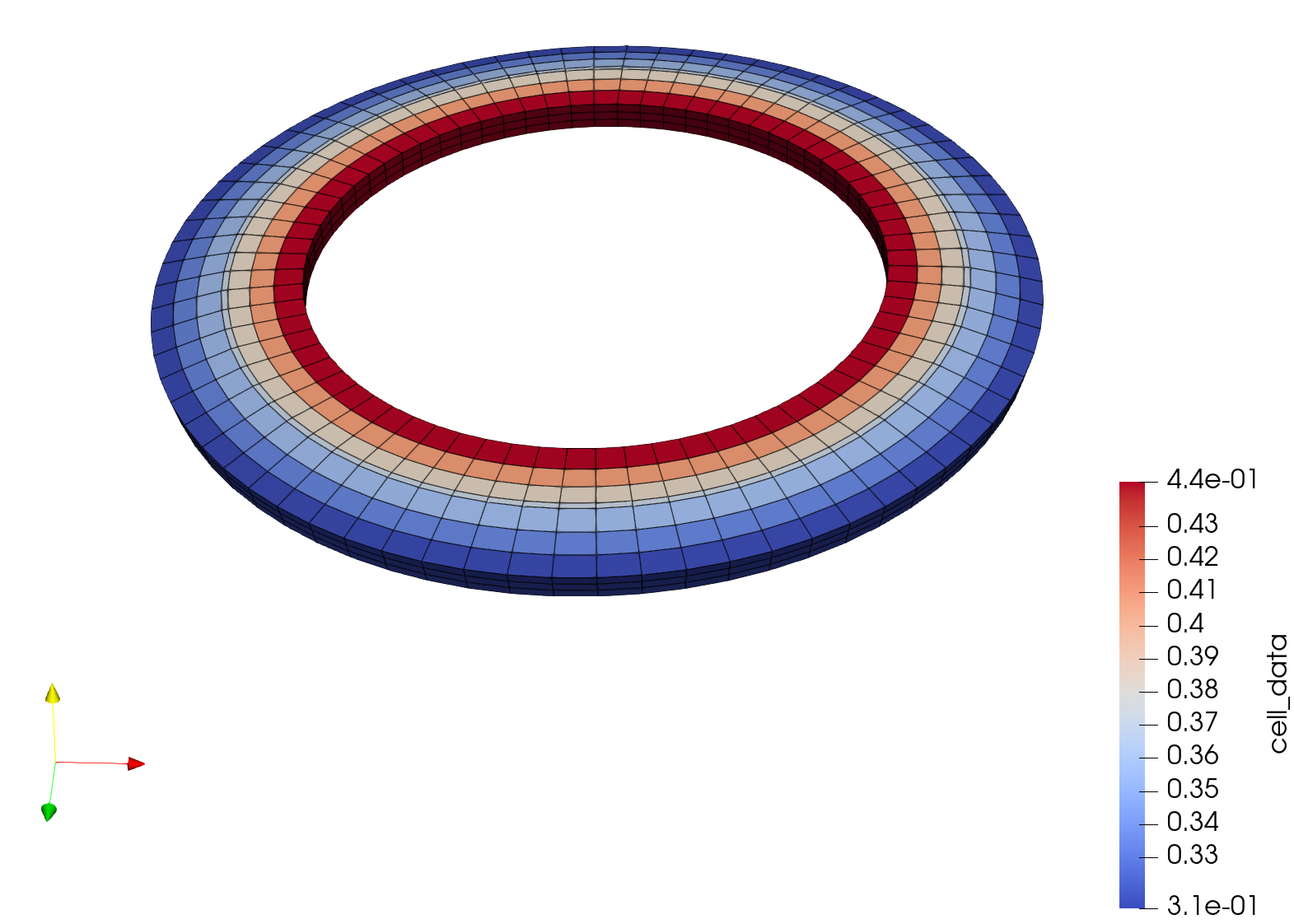

纤维体积率分布情况：
