介绍

RubberProperty通过硬度估算橡胶的材料属性。

类结构

输入 input：

• Hs : 邵氏硬度

参数 params :

• Name : 名称

输出 output :

• G : 剪切模量
• d : 动静比
• E : 弹性模量

案例

E=NaN(41,1);
d=NaN(41,1);
G=NaN(41,1);
HS=(30:70)';
for i=30:70
  inputRubber.HS=i;
  paramsRubber= struct();
  obj1=method.Rubber.RubberProperty(paramsRubber, inputRubber);
  obj1=obj1.solve();
  E(i-29,1)=obj1.output.E;
  G(i-29,1)=obj1.output.G;
  d(i-29,1)=obj1.output.d;
end
X1={HS;HS};
Y1={E;G};
Color{1,1}='E';
Color{2,1}='G';
g(1,1)=Rplot('x',X1,'y',Y1,'color',Color);
g(1,1)=geom_line(g(1,1));
g(1,1)=set_axe_options(g(1,1),'grid',1);
g(1,1)=set_names(g(1,1),'column','Origin','x',"HS",'y','Property (N/mm2)','color','Property');
g(1,2)=Rplot('x',HS,'y',d);
g(1,2)=geom_line(g(1,2));
g(1,2)=set_axe_options(g(1,2),'grid',1);
g(1,2)=set_names(g(1,2),'column','Origin','x',"HS",'y','Ed/Es');

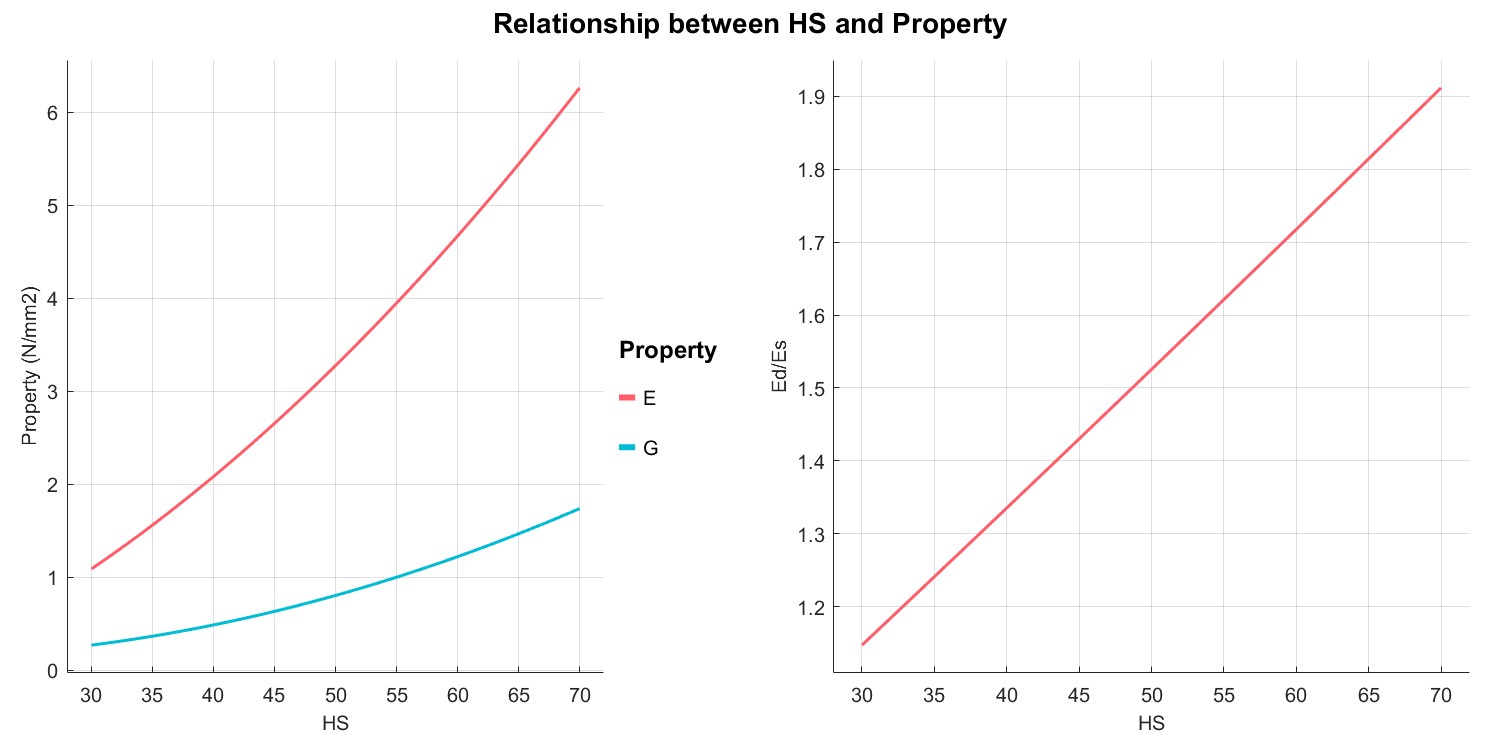

g=set_title(g,'Relationship between HS and Property');
figure('Position',[100 100 1000 500]);
draw(g);

参考文献

[1] 轨道车辆转向架橡胶弹性元件应用技术

---
