介绍

叠片联轴器属于弹性联轴器,它主要由法兰盘、中间轴、叠片组和螺栓组件等零件组成。

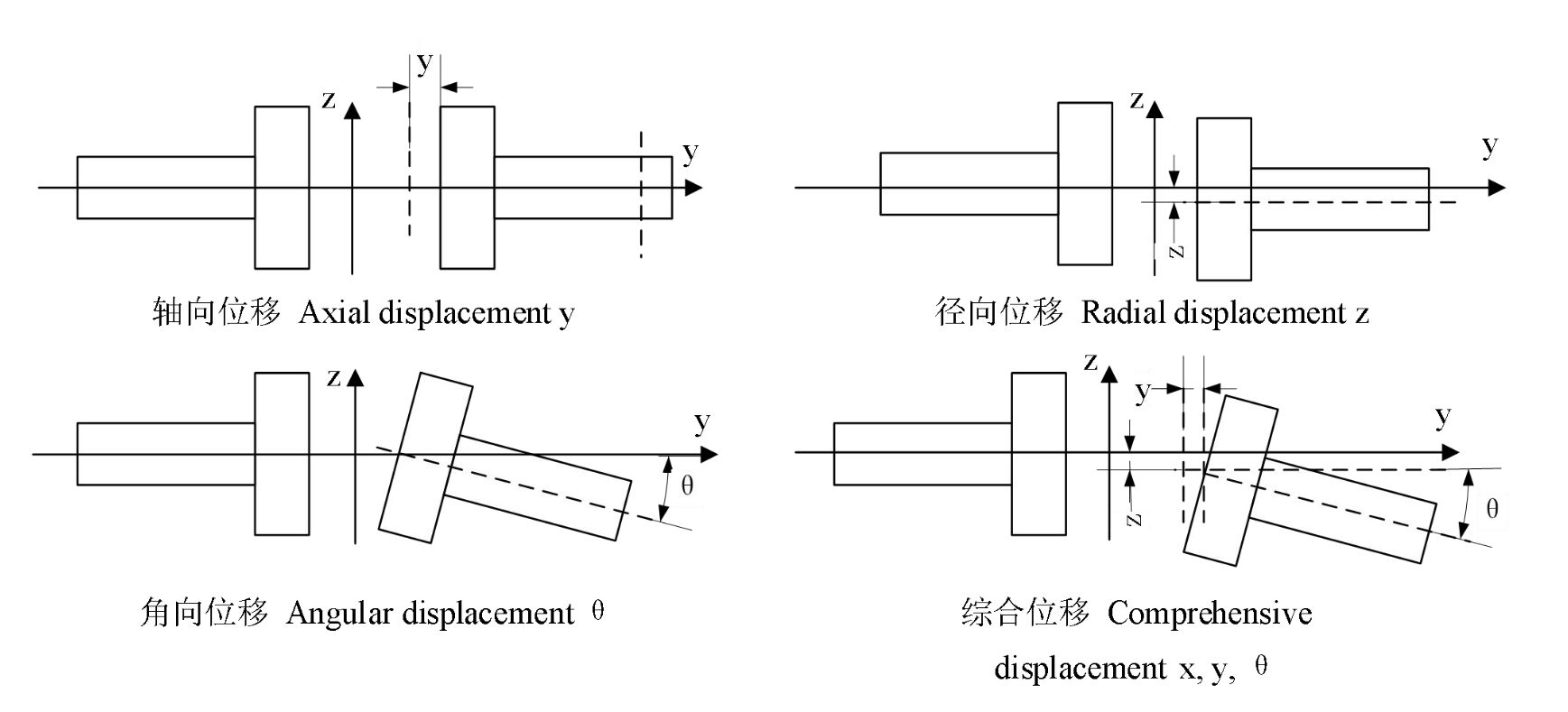

因为叠片的柔度很高，其弹性元件吸收两轴之间由于误差或零件变形引 起的相对位移,包括轴向、径向、角向和综合位移。

建模

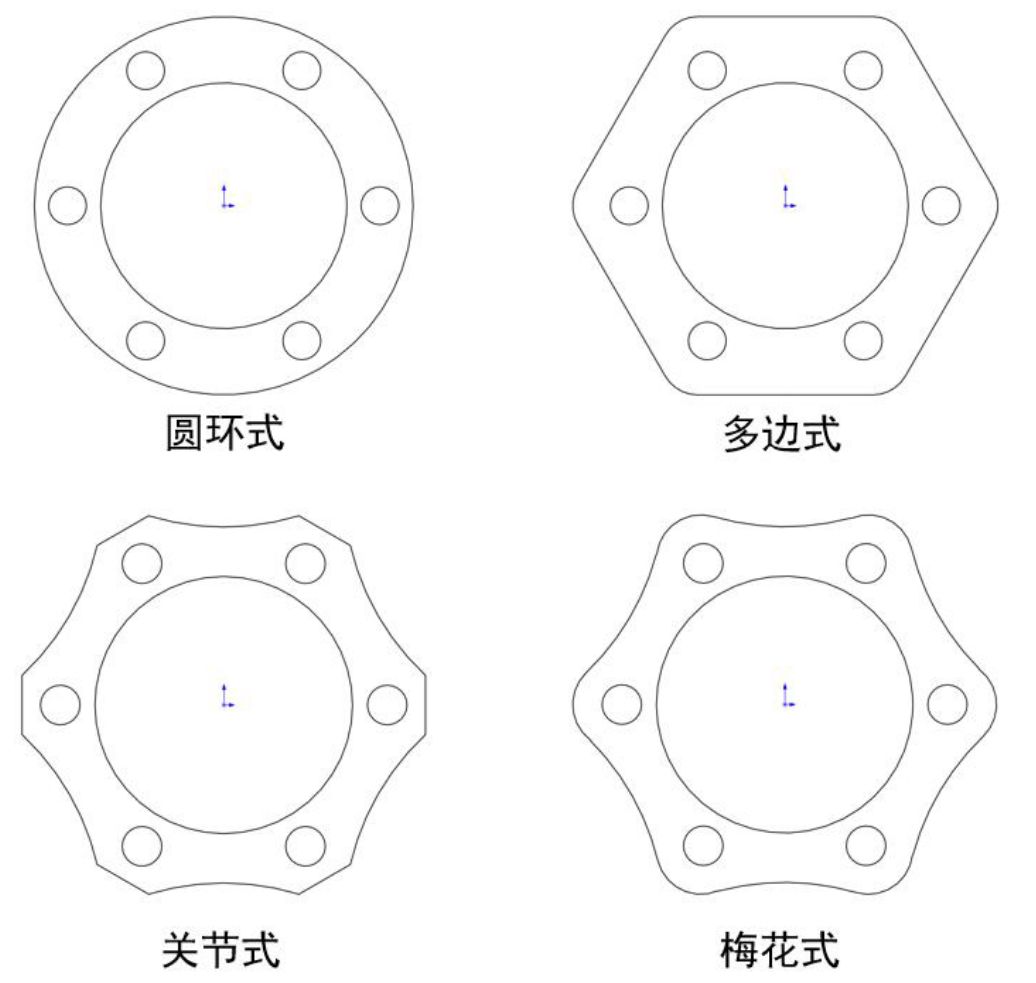

常见的叠片形式有如下所示：

Baffalo中的CouplingMembrane模块可直接生成膜片：

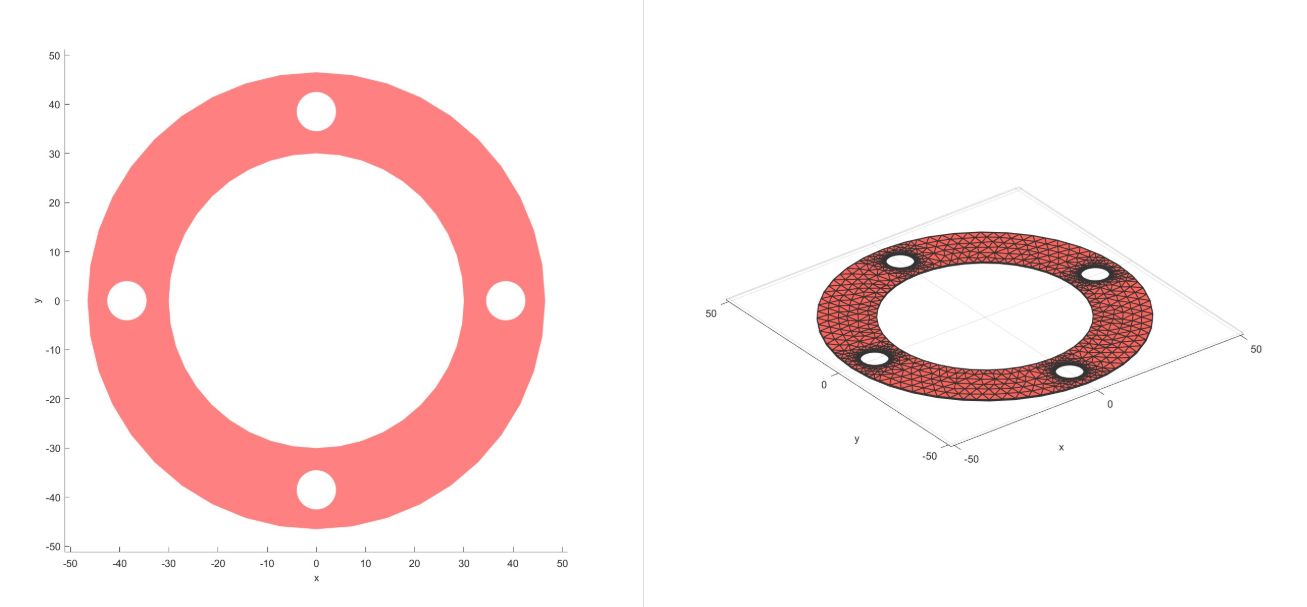

Create CouplingMembrane Type 1 (Flag=1)

圆环式膜片。

inputStruct.GeomData=[60,93,77,8];
inputStruct.HoleNum=4;
inputStruct.Thickness=0.4;
inputStruct.Meshsize=5;
paramsStruct.Type=1;
obj= plate.CouplingMembrane(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj)
Plot3D(obj)

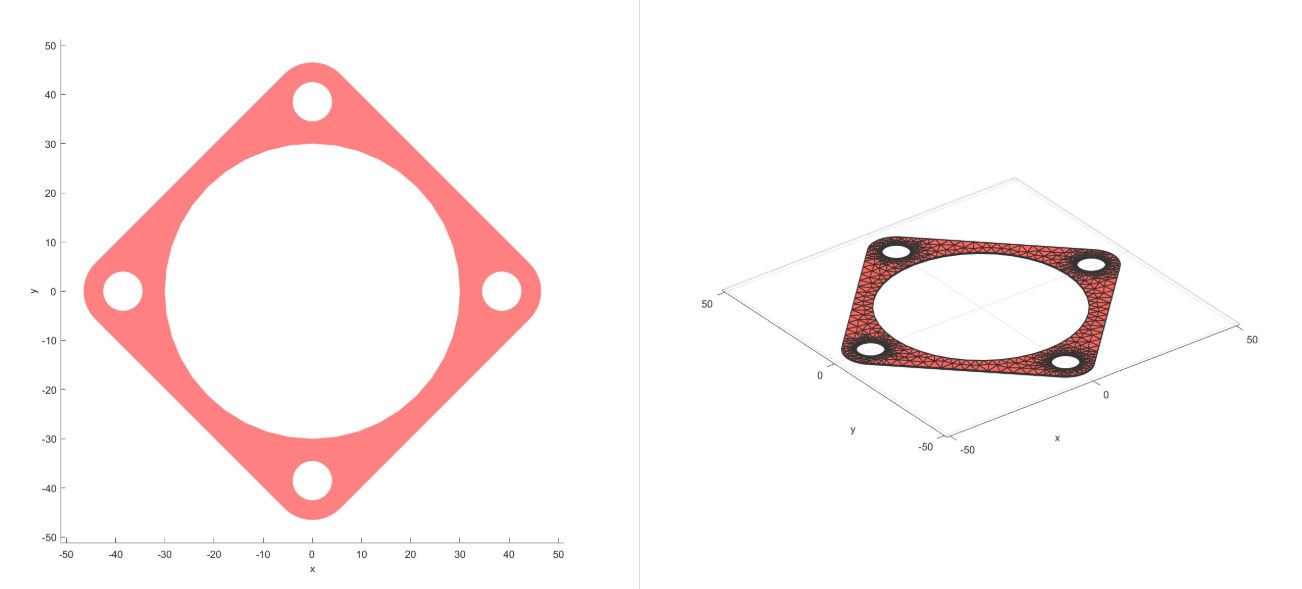

Create CouplingMembrane Type 2 (Flag=2)

多边形式膜片。

inputStruct.GeomData=[60,93,77,8,8];
inputStruct.HoleNum=4;
inputStruct.Thickness=0.4;
inputStruct.Meshsize=5;
paramsStruct.Type=2;
obj= plate.CouplingMembrane(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj)
Plot3D(obj)

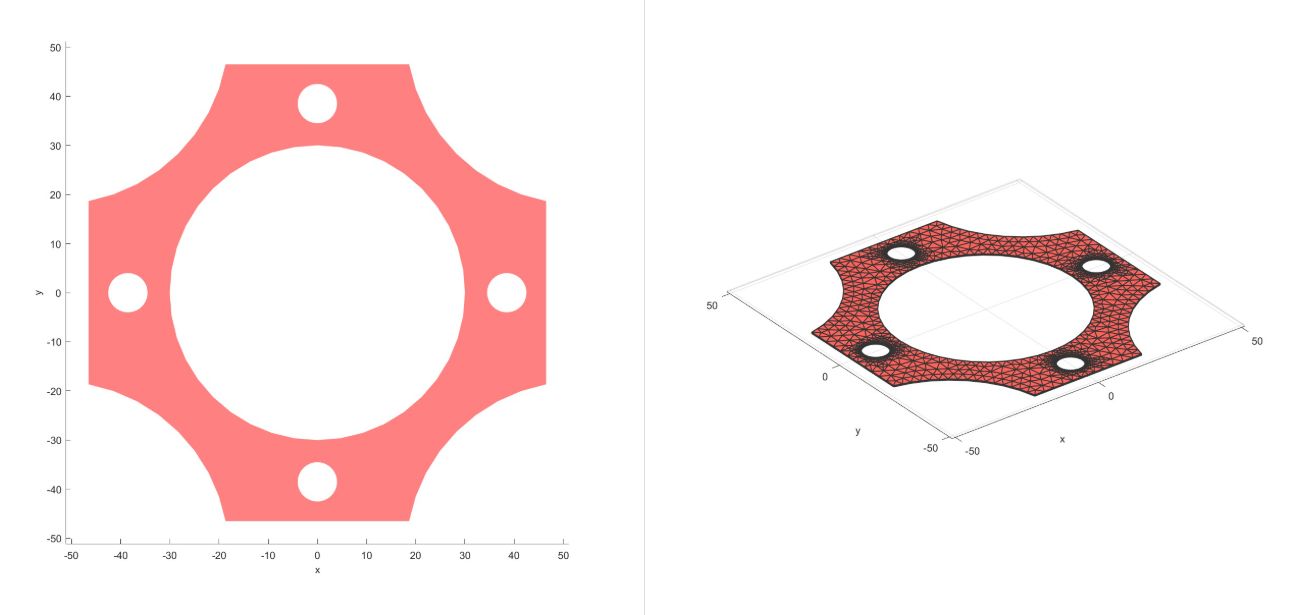

Create CouplingMembrane Type 3 (Flage=3)

关节式膜片。

inputStruct.GeomData=[60,93,77,8,150,70];
inputStruct.HoleNum=4;
inputStruct.Thickness=0.4;
inputStruct.Meshsize=5;
paramsStruct.Type=3;
obj= plate.CouplingMembrane(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj)
Plot3D(obj)

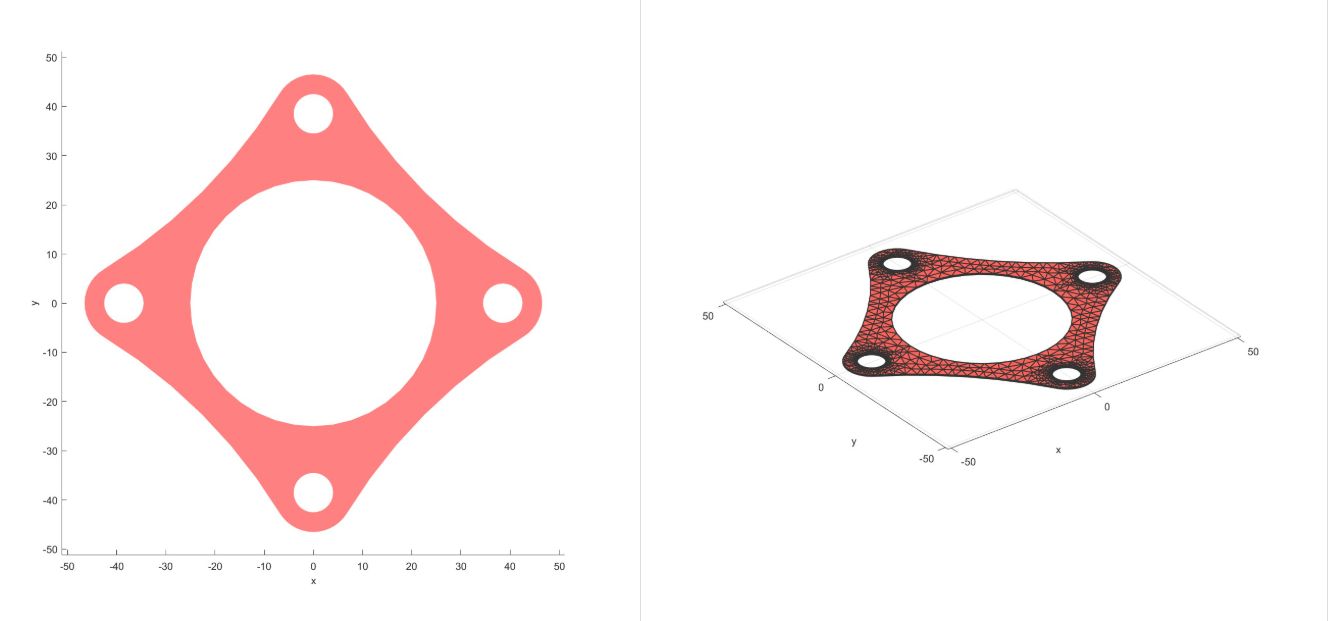

Create CouplingMembrane Type 4 (Flag=4)

梅花式膜片。

inputStruct.GeomData=[50,93,77,8,280];
inputStruct.HoleNum=4;
inputStruct.Thickness=0.4;
inputStruct.Meshsize=5;
paramsStruct.Type=4;
obj= plate.CouplingMembrane(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj)
Plot3D(obj)

参考文献

[1] https://www.feacat.com/2025/03/09/CouplingMembrane/
[2] 叠片联轴器的设计与强度研究

---
