介绍
在机械结构设计中，一些大型的吊具或者工装支架中包含很多梁结构。Baffalo将工字梁、L型梁和C型梁模块化，通过输入参数可直接生成实体网格，并可在关键位置设置加劲肋。
工字梁

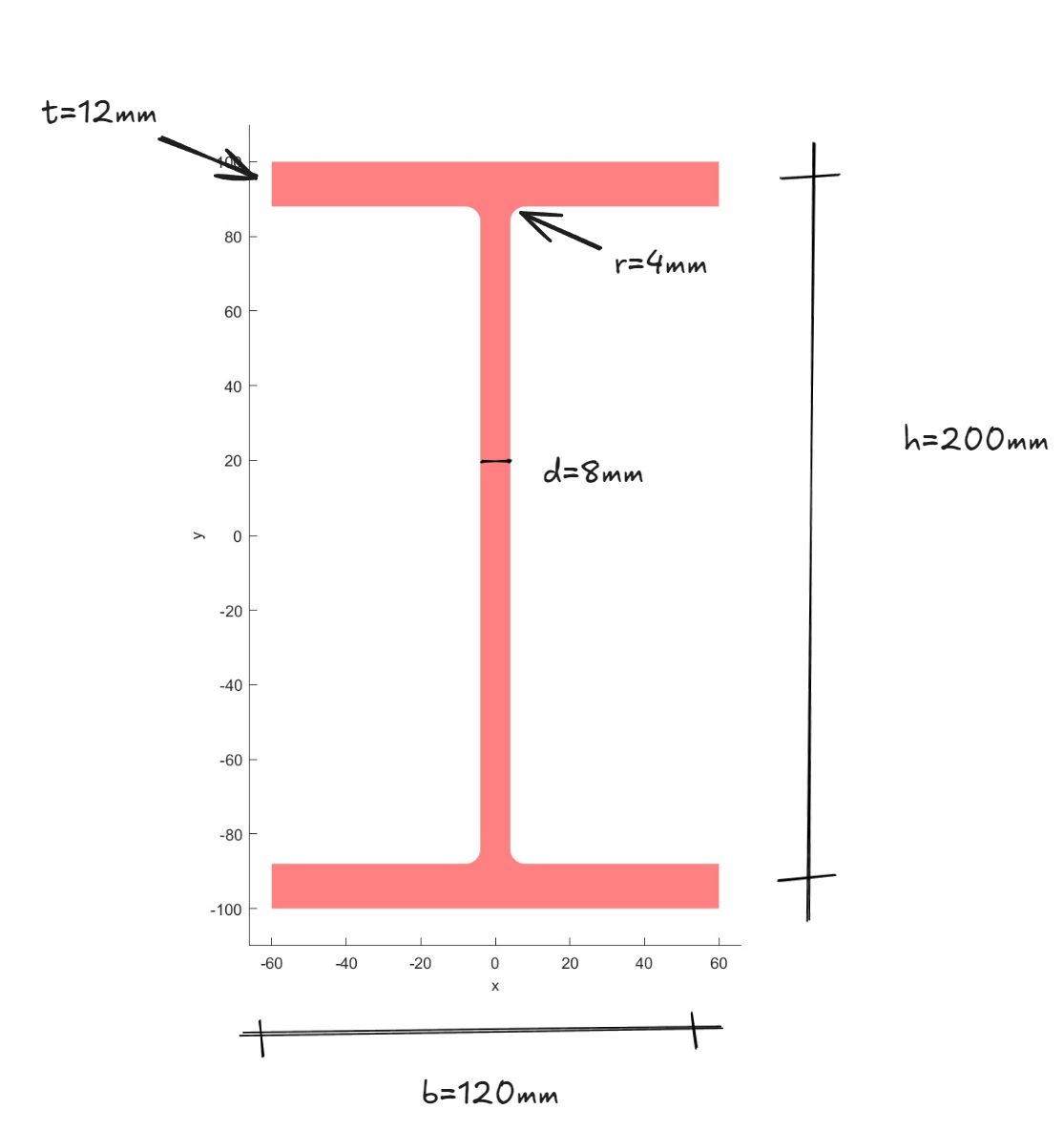

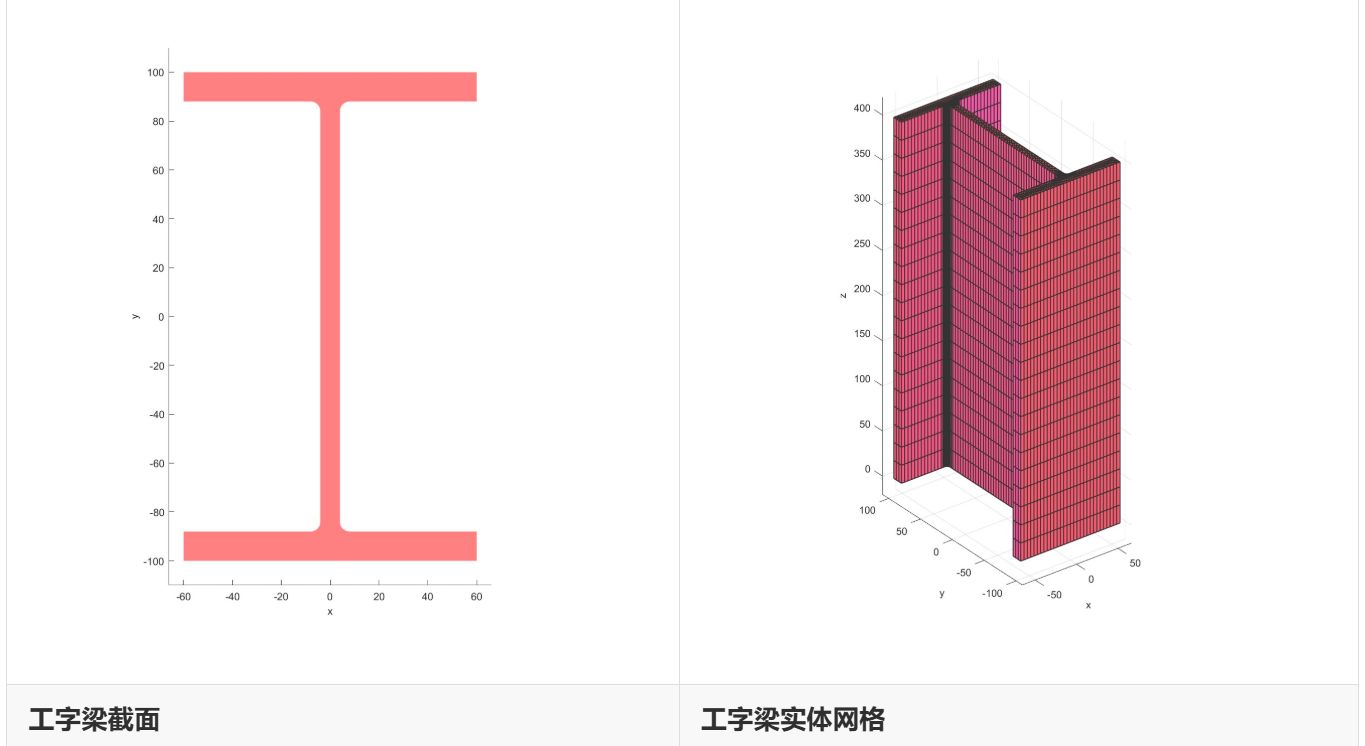

工字梁的尺寸如下，借助IBeam模块，输入对应参数即可生成网格。
inputStruct.t=[12,12];
inputStruct.r=[4,4];
inputStruct.b=[120,120];
inputStruct.d=8;
inputStruct.h=200;
inputStruct.l=400;
paramsStruct=struct();
obj= beam.IBeam(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj);
Plot3D(obj);

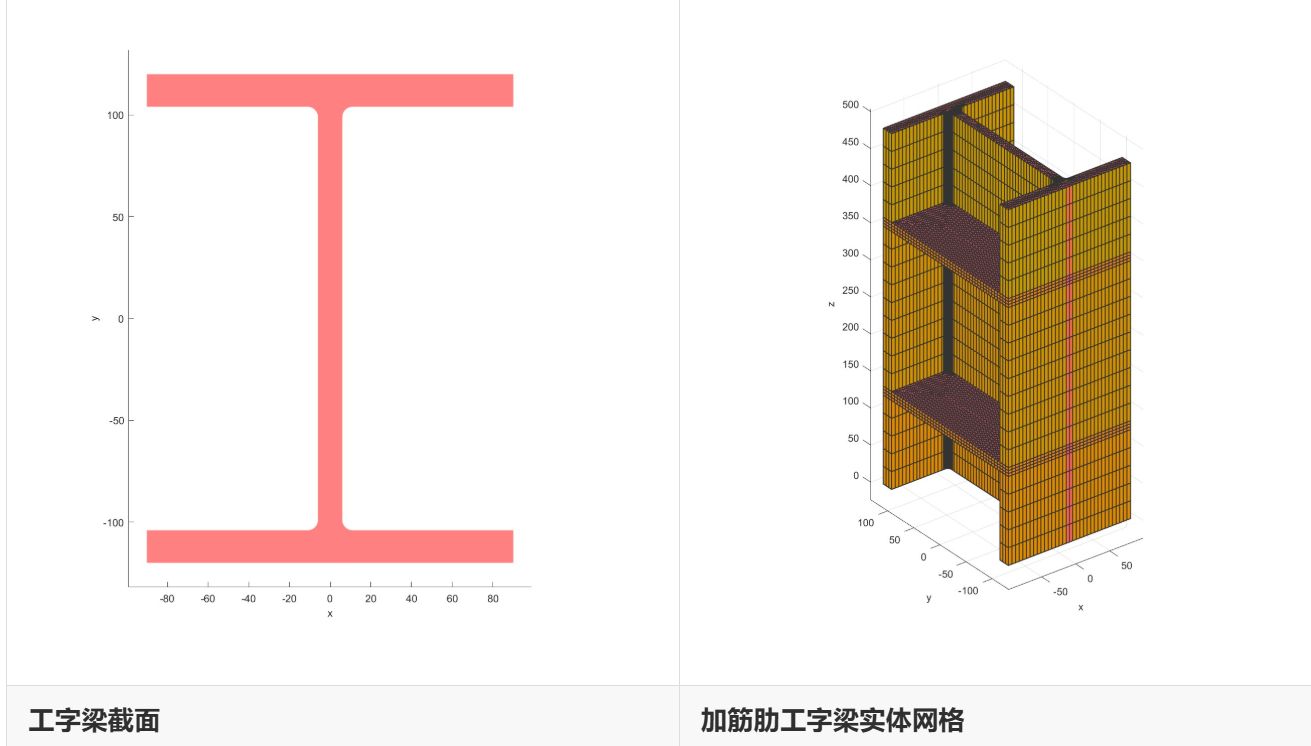

设置加劲肋的位置和厚度生成带加劲肋的梁
inputStruct.Stiffner=[120+6,12;360-6,12];
C型梁

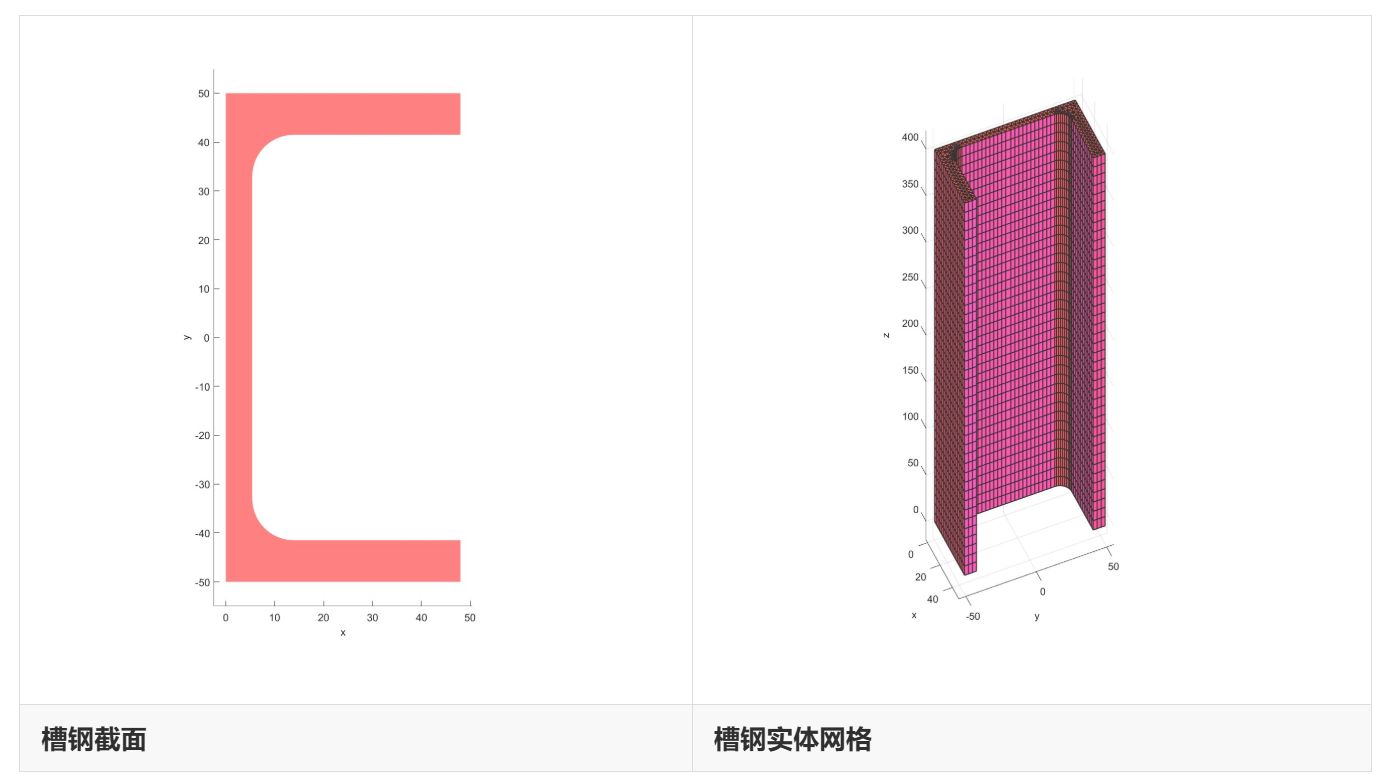

借助CBeam模块生成槽钢如下
inputStruct.t=[8.5,8.5];
inputStruct.r=[8.5,8.5];
inputStruct.b=[48,48];
inputStruct.d=5.4;
inputStruct.h=100;
inputStruct.l=400;
paramsStruct=struct();
obj= beam.CBeam(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj);
Plot3D(obj);

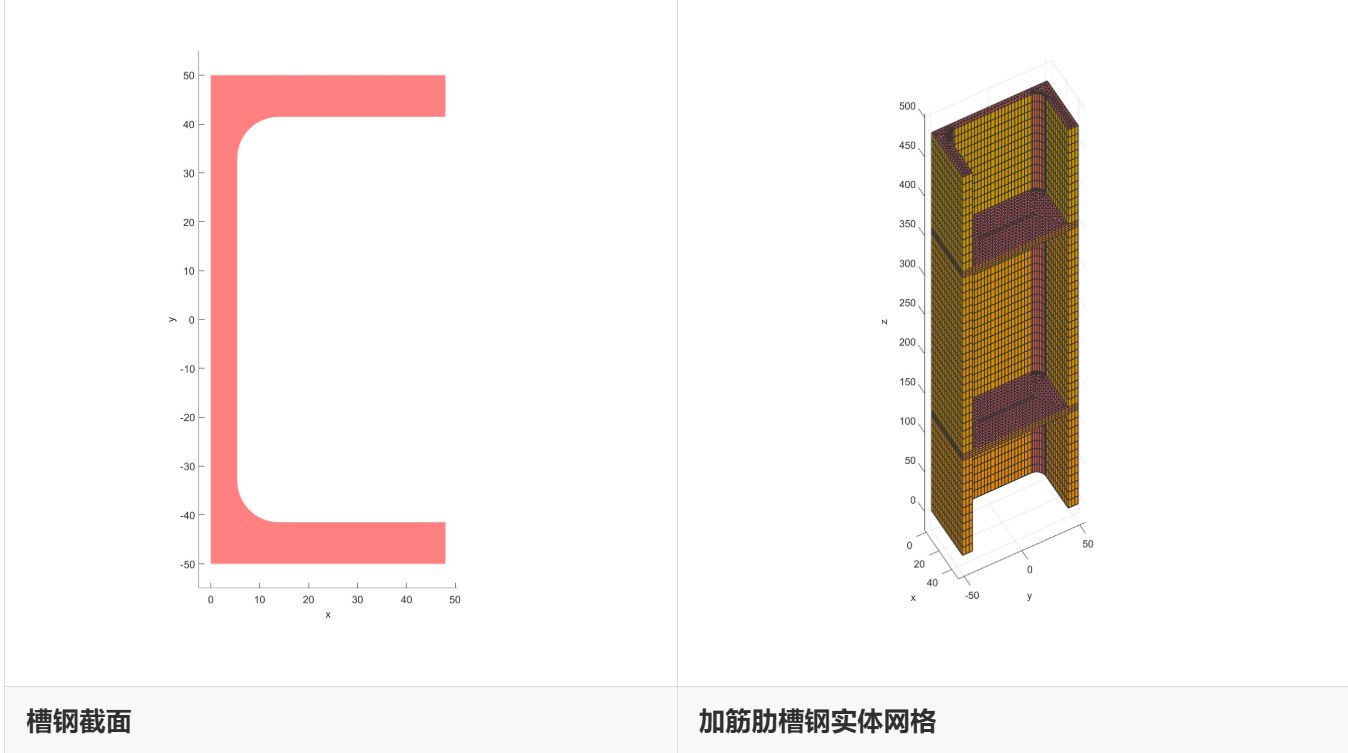

设置加劲肋：
L型梁

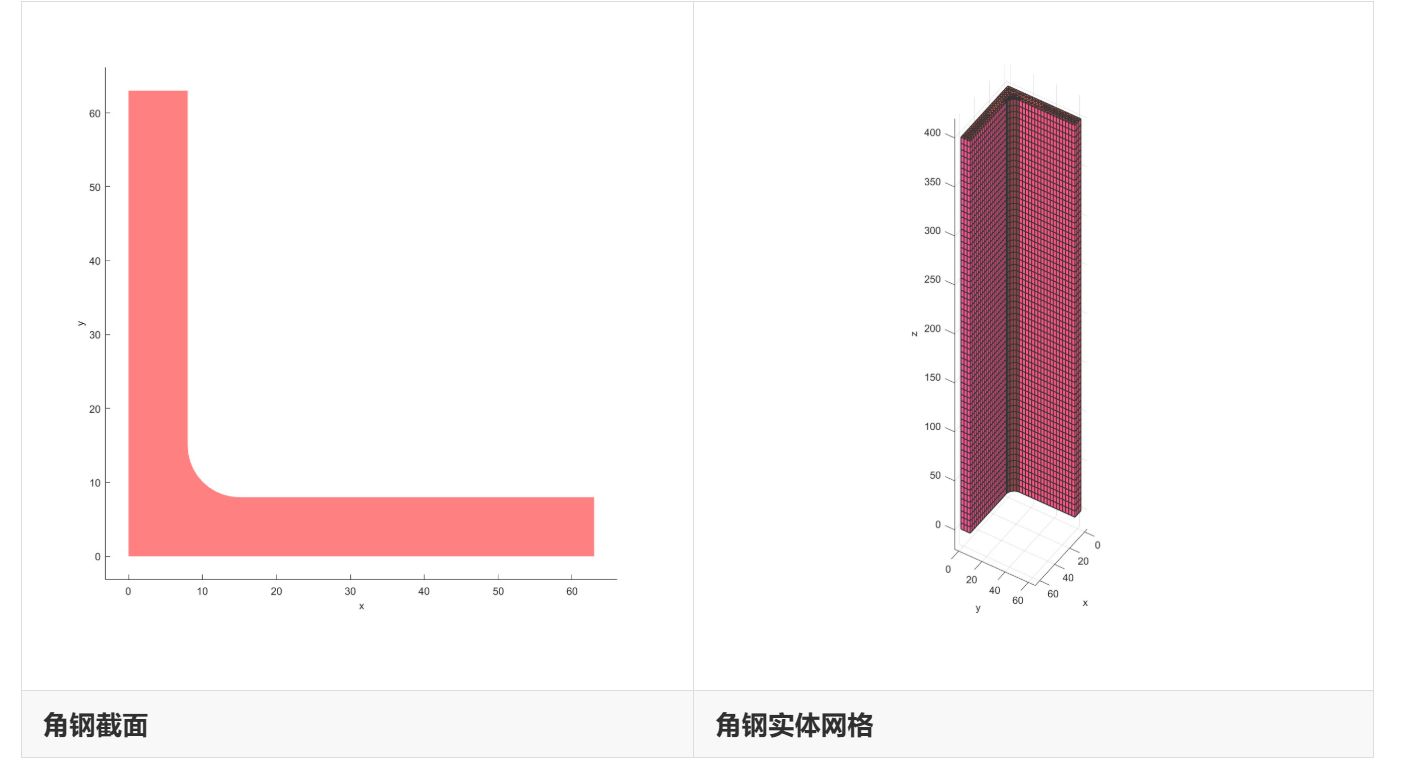

借助LBeam模块生成角钢如下：
inputStruct.r=7;
inputStruct.b=[63,63];
inputStruct.d=[8,8];
inputStruct.l=400;
paramsStruct=struct();
obj= beam.LBeam(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj);
Plot3D(obj);

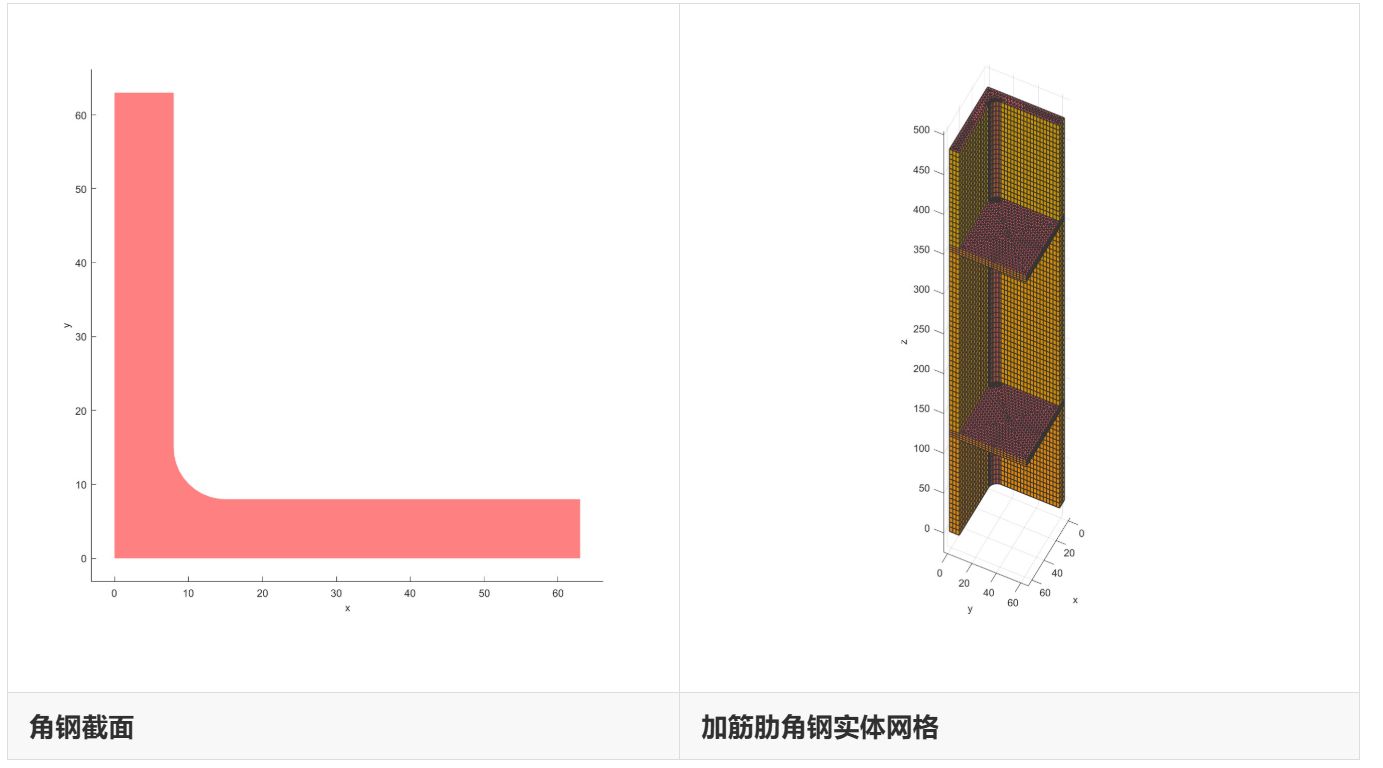

加入加劲肋如下：
导出网格

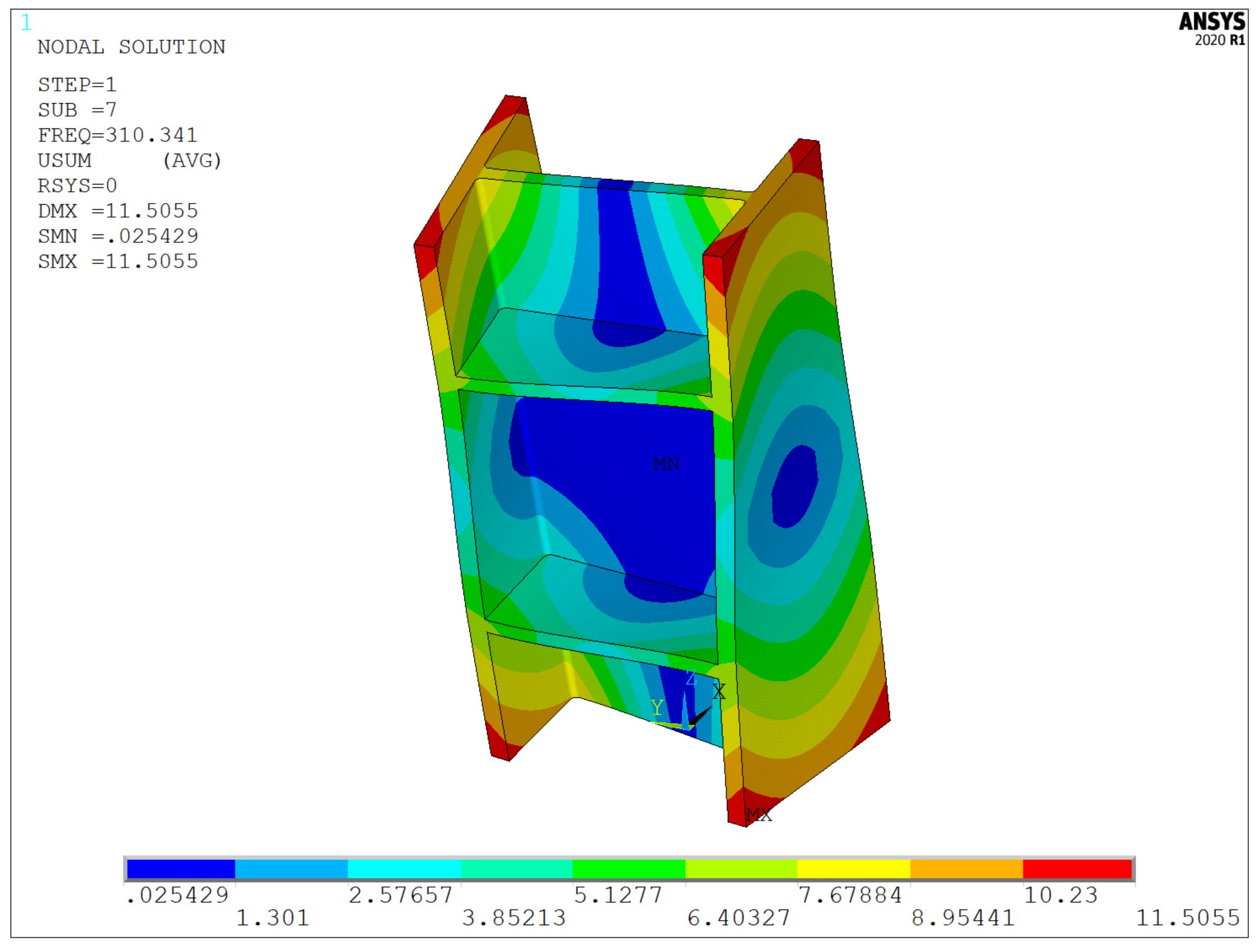

网格可直接导出到ANSYS，以一个简单的自由模态为例，第一阶的频率为310Hz左右。
参考文献
[1] https://www.feacat.com/2025/04/05/LBeam/
[2] https://www.feacat.com/2025/04/05/CBeam/
[3] https://www.feacat.com/2025/04/04/IBeam/
