介绍
MotorSlot用来绘制电机槽型。
原理

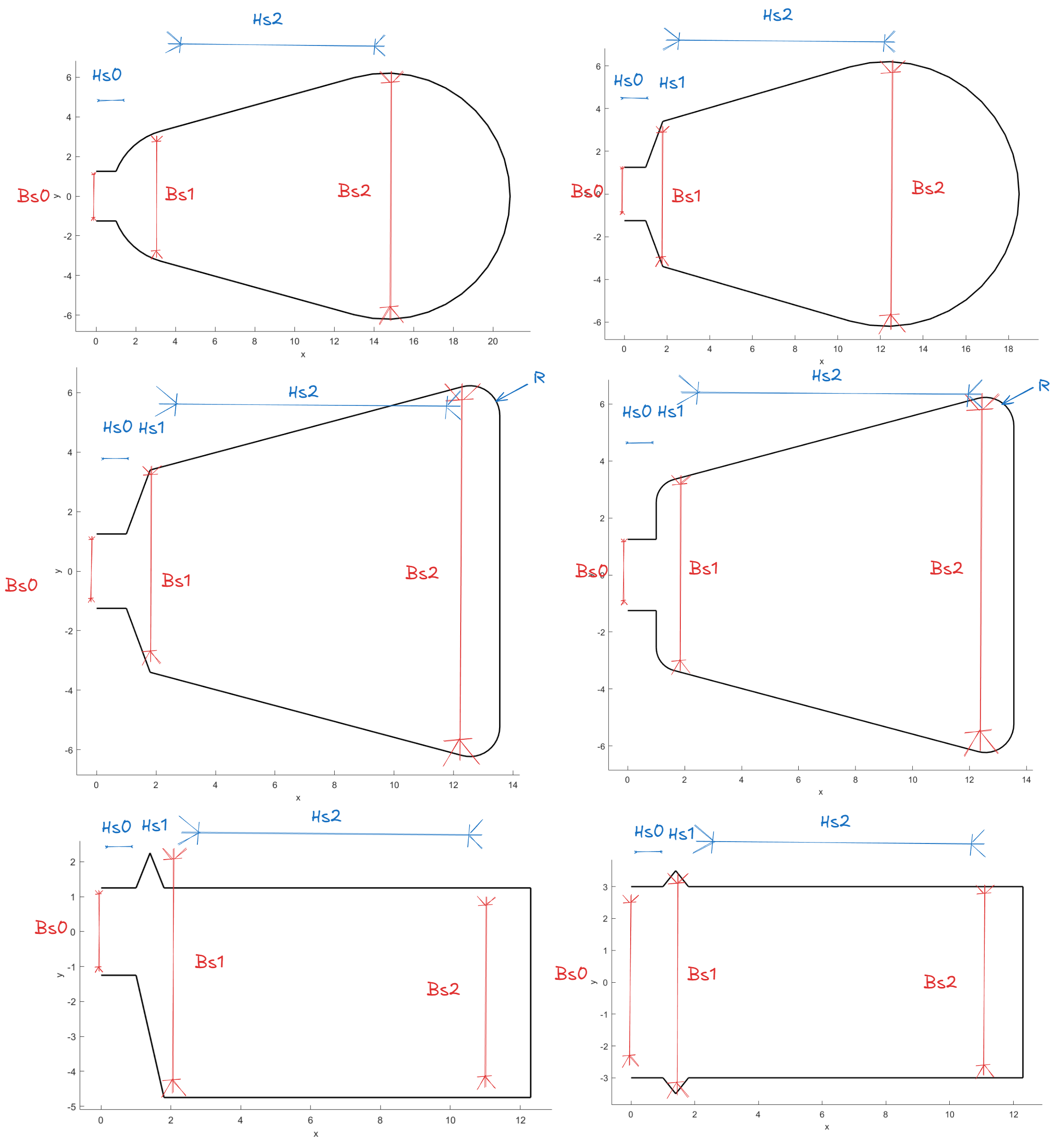

电机定子槽的尺寸如下所示：

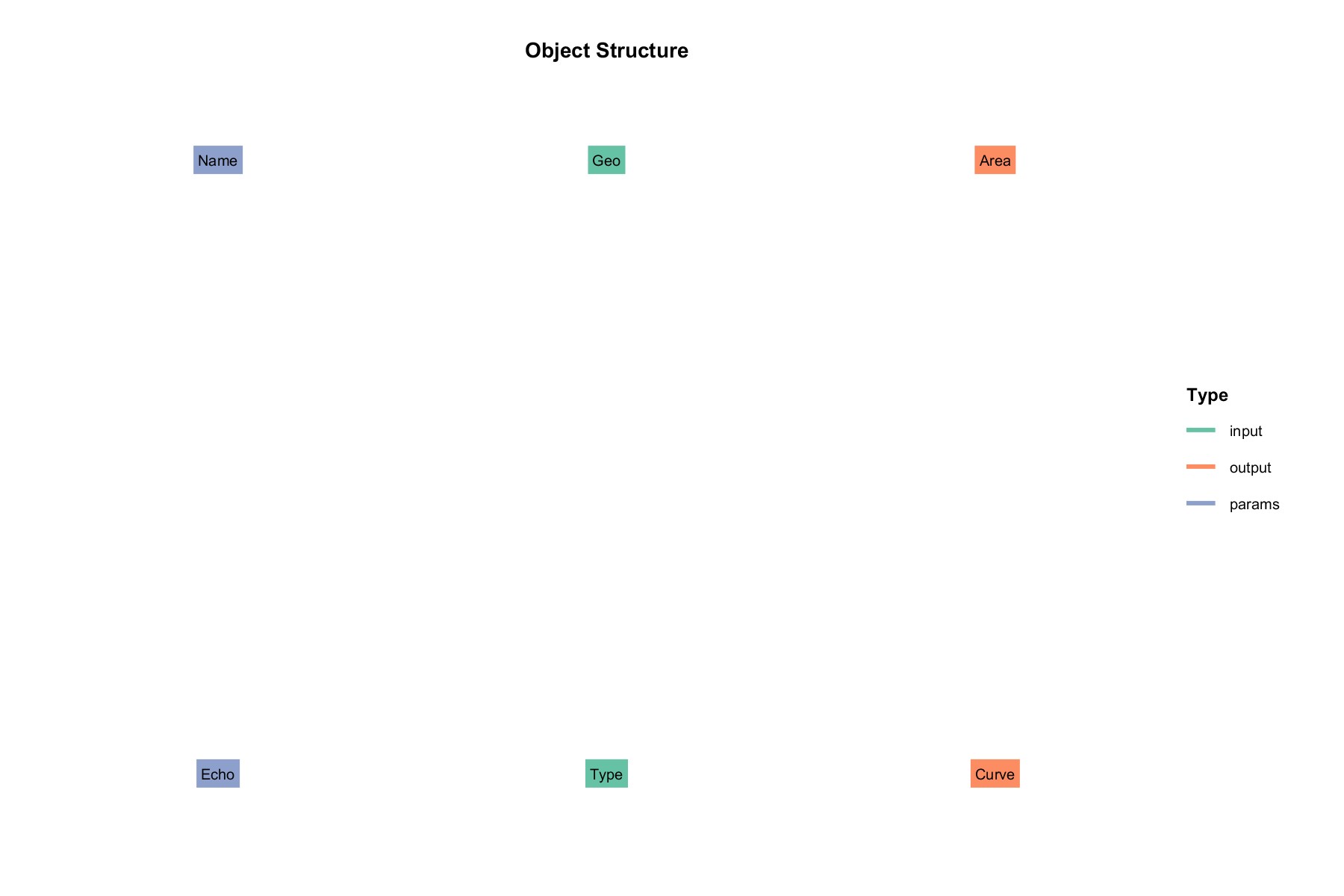

类结构
输入 input：
- Geo : 几何参数
- Type : 槽类型
参数 params :
- Name : 名称
输出 output :
- Area : 面积
- Curve : 曲线
案例

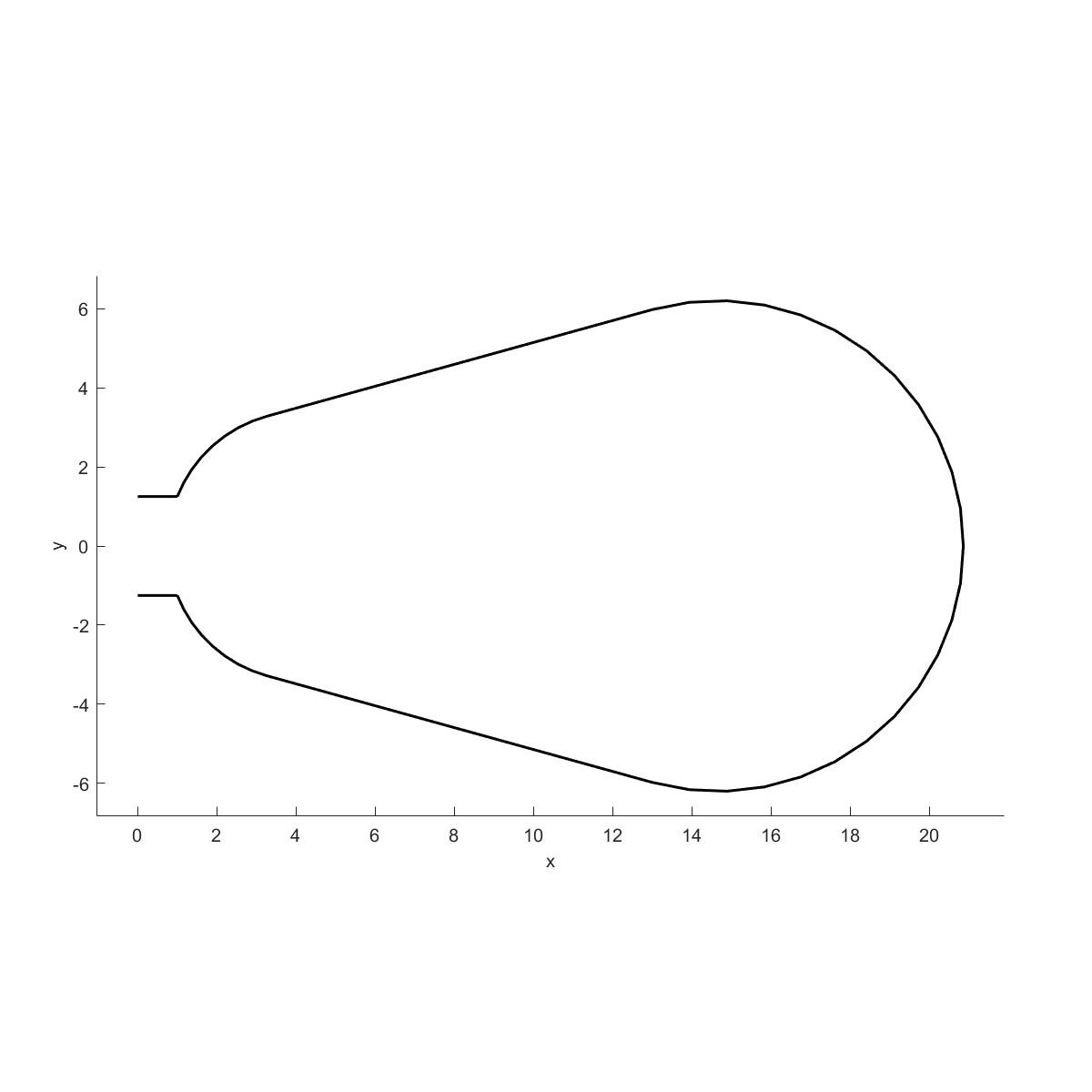

Type 1 Slot (Flag=1)
inputStruct1.Type=1;
inputStruct1.Geo=[2.5,6.8,12.4,1,10.5];% Bs0 Bs1 Bs2 Hs0 Hs2
paramsStruct1=struct();
M= motor.MotorSlot(paramsStruct1, inputStruct1);
M= M.solve();
Plot2D(M)

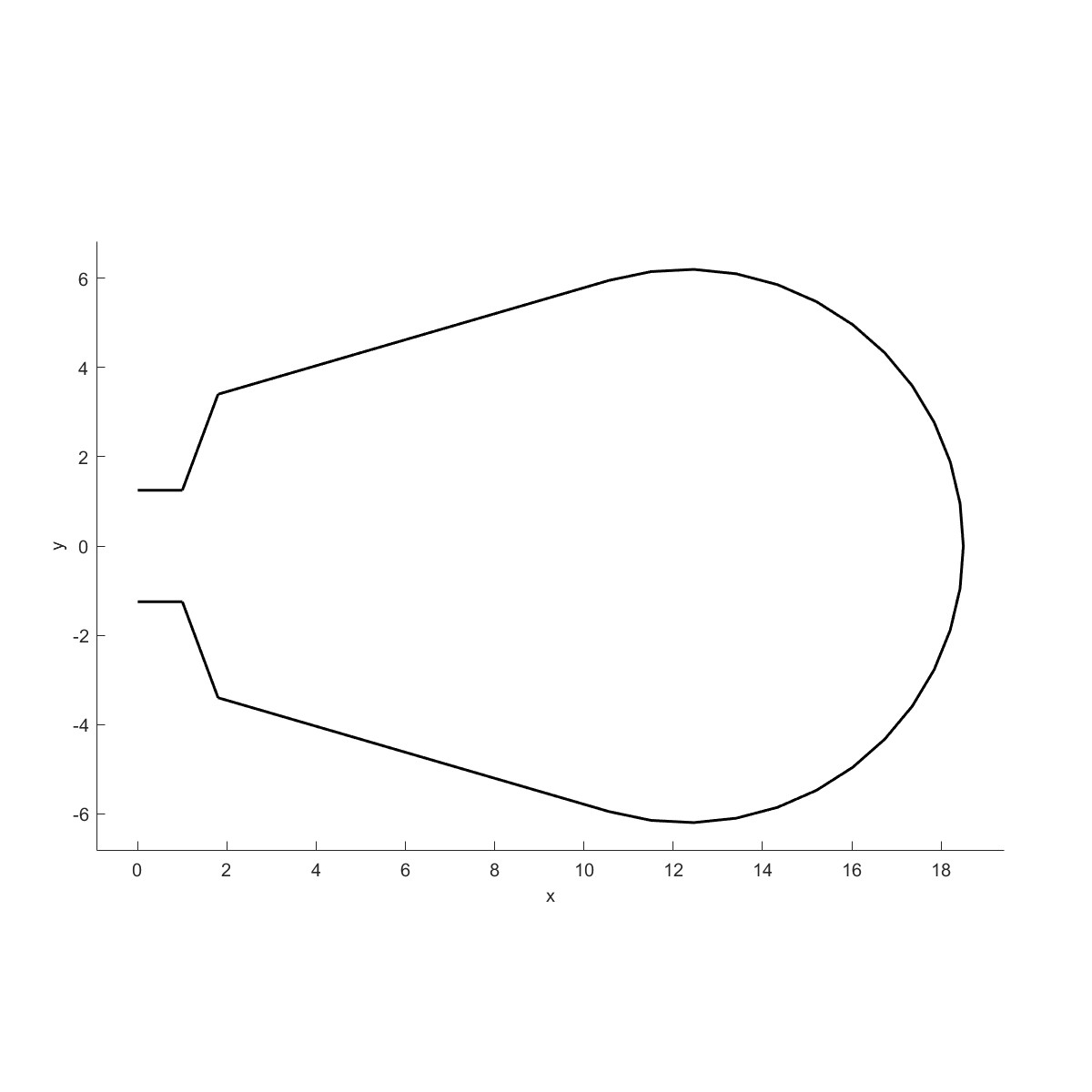

Type 2 Slot (Flag=2)
inputStruct1.Type=2;
inputStruct1.Geo=[2.5,6.8,12.4,1,0.8,10.5];% Bs0 Bs1 Bs2 Hs0 Hs1 Hs2
paramsStruct1=struct();
M= motor.MotorSlot(paramsStruct1, inputStruct1);
M= M.solve();
Plot2D(M)
Type 3 Slot (Flag=3)
inputStruct1.Type=3;
inputStruct1.Geo=[2.5,6.8,12.4,1,0.8,10.5,1];% Bs0 Bs1 Bs2 Hs0 Hs1 Hs2,Rs
paramsStruct1=struct();
M= motor.MotorSlot(paramsStruct1, inputStruct1);
M= M.solve();
Plot2D(M)

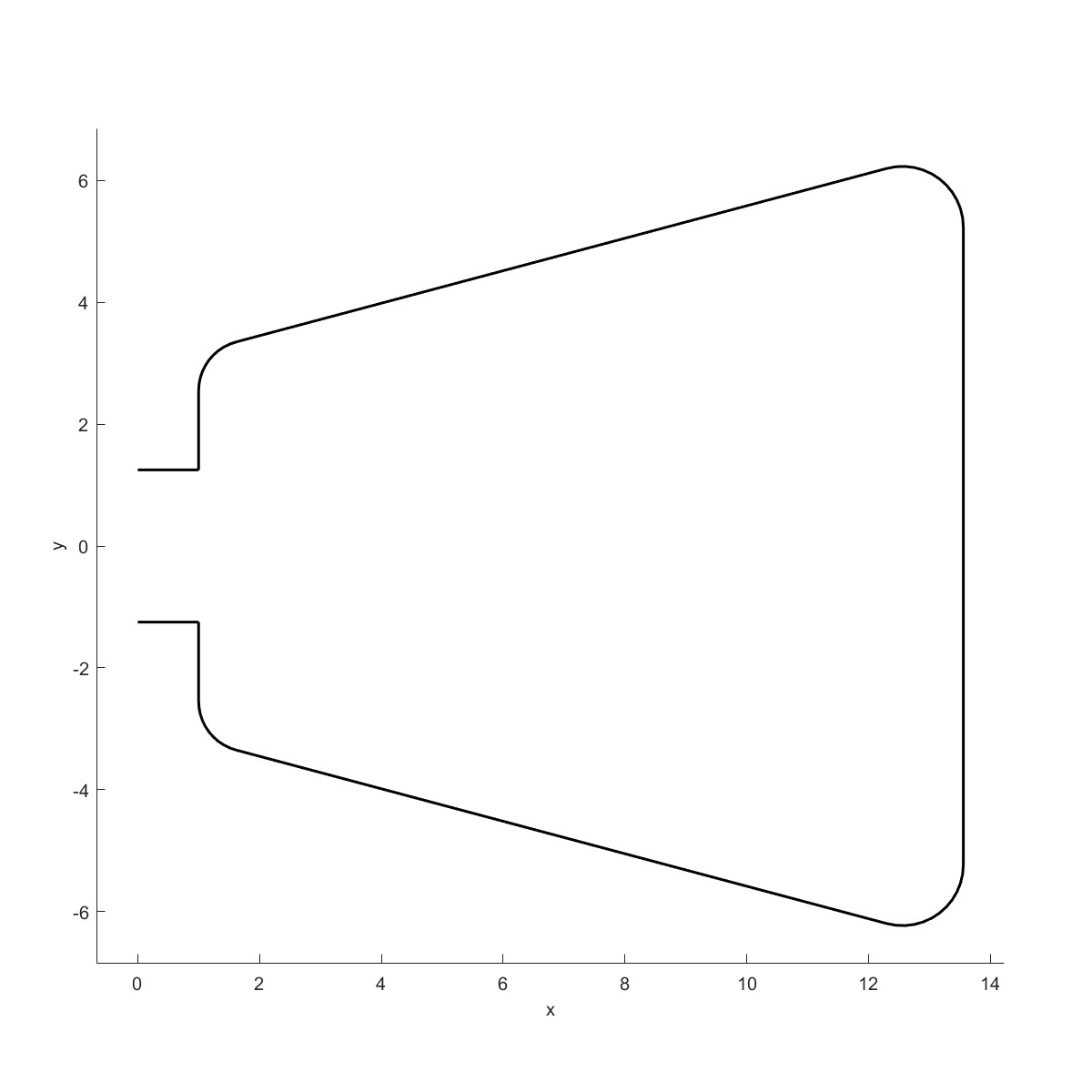

Type 4 Slot (Flag=4)
inputStruct1.Type=4;
inputStruct1.Geo=[2.5,6.8,12.4,1,0.8,10.5,1];% Bs0 Bs1 Bs2 Hs0 Hs1 Hs2,Rs
paramsStruct1=struct();
M= motor.MotorSlot(paramsStruct1, inputStruct1);
M= M.solve();
Plot2D(M)

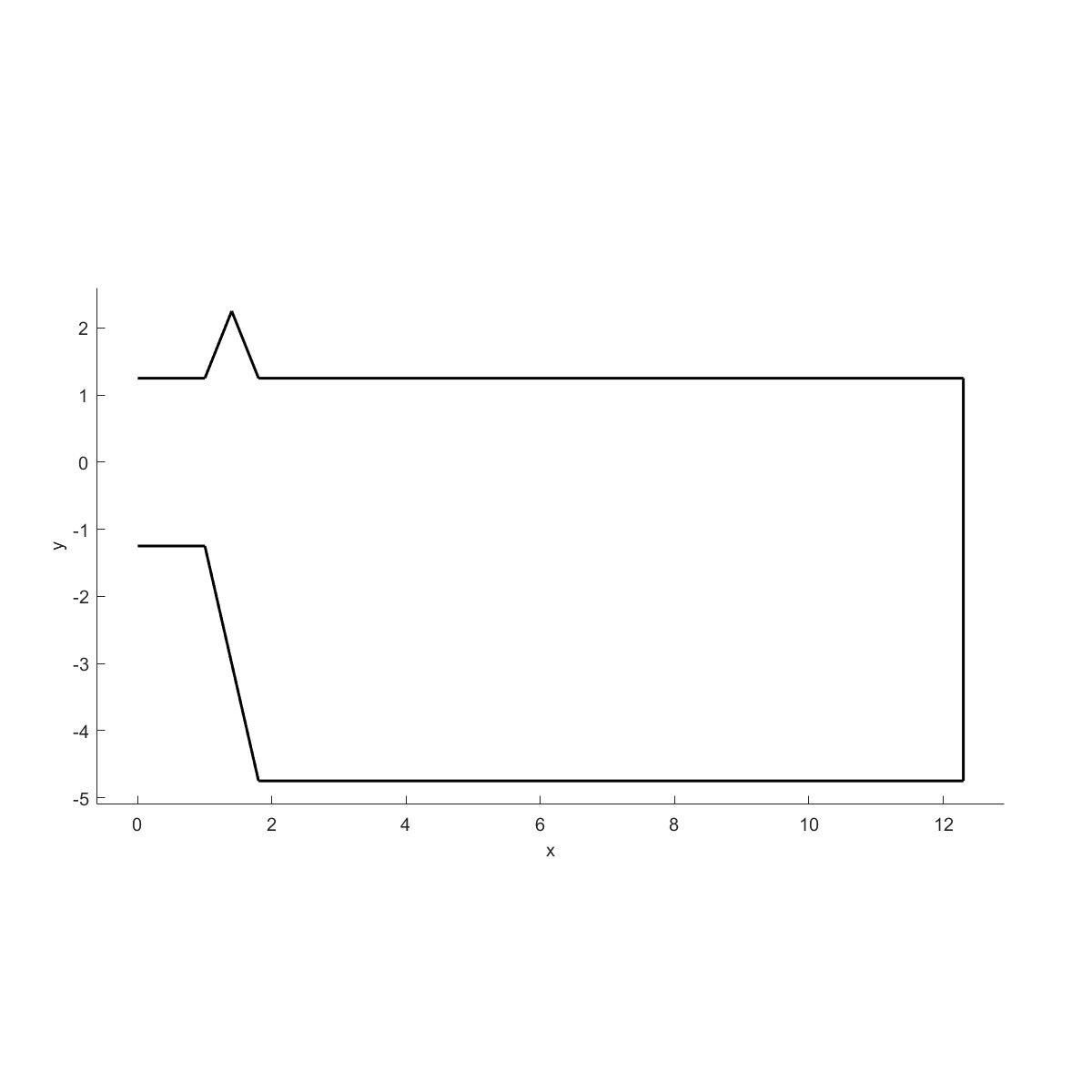

Type 5 Slot (Flag=5)
inputStruct1.Type=5;
inputStruct1.Geo=[2.5,7,6,1,0.8,10.5];% Bs0 Bs1 Bs2 Hs0 Hs1 Hs2
paramsStruct1=struct();
M= motor.MotorSlot(paramsStruct1, inputStruct1);
M= M.solve();
Plot2D(M)
Type 6 Slot (Flag=6)
inputStruct1.Type=6;
inputStruct1.Geo=[6,7,1,0.8,10.5];% Bs0 Bs1 Hs0 Hs1 Hs2
paramsStruct1=struct();
M= motor.MotorSlot(paramsStruct1, inputStruct1);
M= M.solve();
Plot2D(M)
