介绍

ShellGrid类用于生成网架结构。

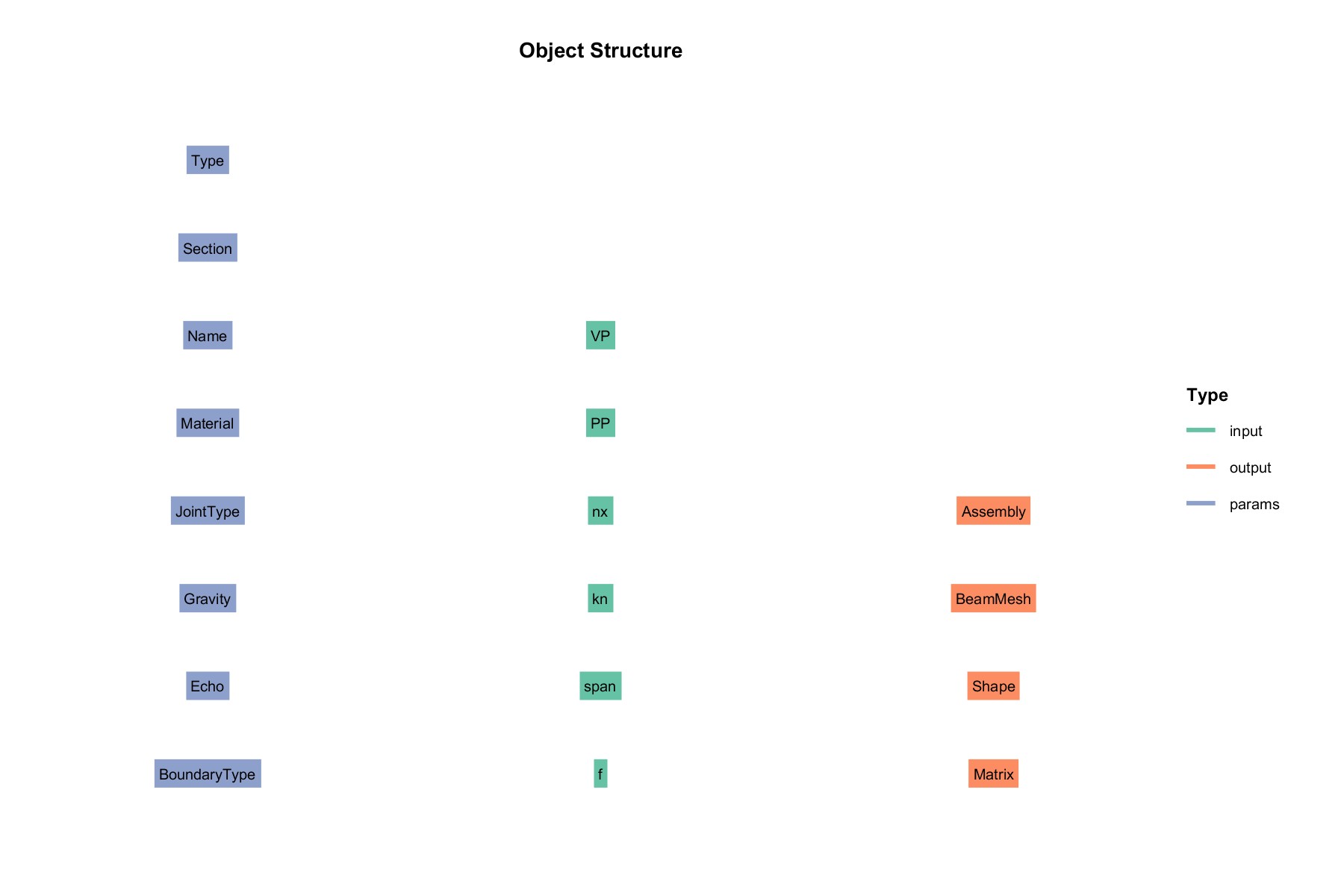

类结构

输入 input：

VP : 可变荷载
PP : 永久荷载
ny:
nx:
kn: 参数
span: 参数
f: 高

参数 params:

Name : 名称
Section :截面属性
Material: 材料
Type : 网架类型
JointType : 节点类型
Gravity : 重力
BoundaryType : 边界类型

输出 output :

Assembly : 装配体
BeamMesh : 梁网格
Matrix : 分类信息
Shape : 外形

案例

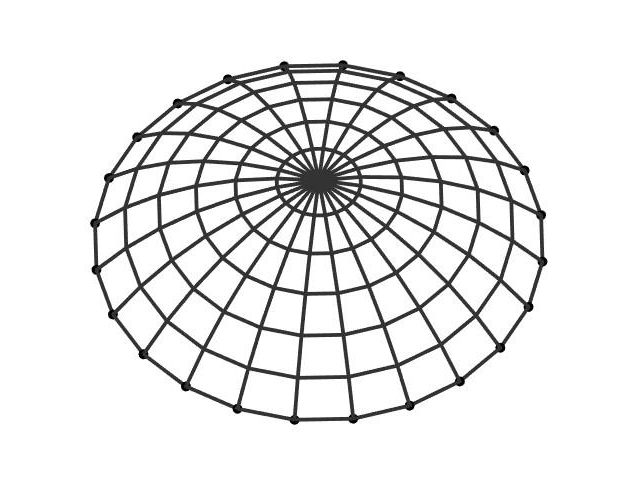

Create ShellGrid Type 1 (Flag=1)

% Section
Section{1,1}.type="beam";
Section{1,1}.subtype="CTUBE";
Section{1,1}.data=[55,60];

Section{2,1}.type="beam";
Section{2,1}.subtype="CTUBE";
Section{2,1}.data=[55,60];

inputStruct.f=6800;
inputStruct.span=30000;
inputStruct.kn=24;
inputStruct.nx=6;
inputStruct.PP=2000/10^6;

paramsStruct.Section=Section;
obj= structure.ShellGrid(paramsStruct, inputStruct);
obj= obj.solve();

ANSYS_Output(obj.output.Assembly);
Plot3D(obj,'BeamGeom',1,'boundary',1,'load',1,'load_scale',0.3,'endrelease',1)

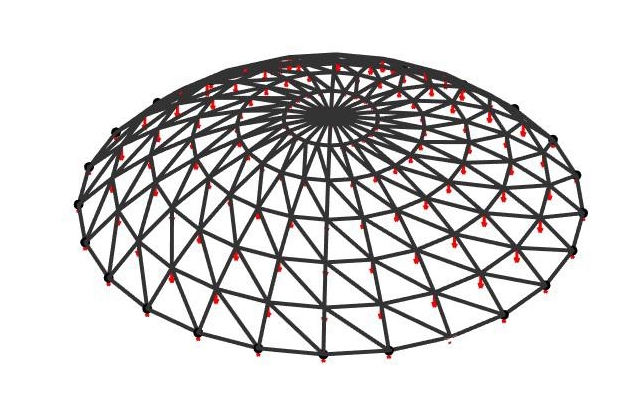

Create ShellGrid Type 2 (Flag=2)

% Section
Section{1,1}.type="beam";
Section{1,1}.subtype="CTUBE";
Section{1,1}.data=[55,60];

Section{2,1}.type="beam";
Section{2,1}.subtype="CTUBE";
Section{2,1}.data=[55,60];

Section{3,1}.type="beam";
Section{3,1}.subtype="CTUBE";
Section{3,1}.data=[55,60];

inputStruct.f=6800;
inputStruct.span=30000;
inputStruct.kn=24;
inputStruct.nx=6;
inputStruct.VP=2000/10^6;

paramsStruct.Section=Section;
paramsStruct.Type=2;
obj= structure.ShellGrid(paramsStruct, inputStruct);
obj= obj.solve();

ANSYS_Output(obj.output.Assembly);
Plot3D(obj,'BeamGeom',1,'boundary',1,'load',1,'load_scale',0.3,'endrelease',1)

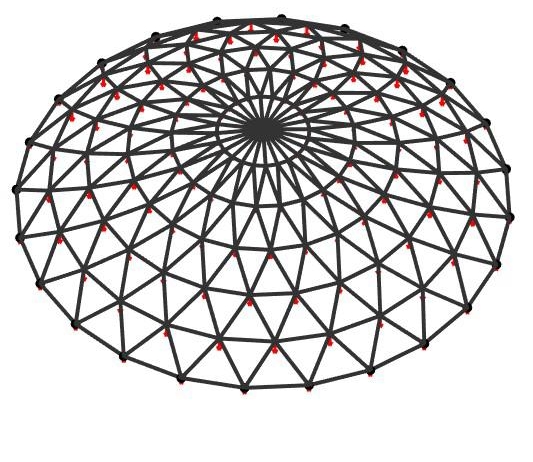

Create ShellGrid Type 3 (Flag=3)

% Section
Section{1,1}.type="beam";
Section{1,1}.subtype="CTUBE";
Section{1,1}.data=[55,60];

Section{2,1}.type="beam";
Section{2,1}.subtype="CTUBE";
Section{2,1}.data=[55,60];

inputStruct.f=6800;
inputStruct.span=30000;
inputStruct.kn=24;
inputStruct.nx=6;
inputStruct.VP=2000/10^6;

paramsStruct.Section=Section;
paramsStruct.Type=3;
obj= structure.ShellGrid(paramsStruct, inputStruct);
obj= obj.solve();

ANSYS_Output(obj.output.Assembly);
Plot3D(obj,'BeamGeom',1,'boundary',1,'load',1,'load_scale',0.3,'endrelease',1)

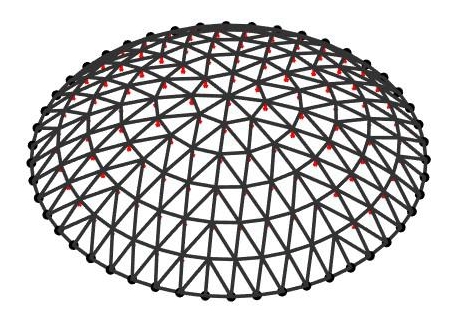

Create ShellGrid Type 4 (Flag=4)

% Section
Section{1,1}.type="beam";
Section{1,1}.subtype="CTUBE";
Section{1,1}.data=[55,60];

Section{2,1}.type="beam";
Section{2,1}.subtype="CTUBE";
Section{2,1}.data=[55,60];

inputStruct.f=6800;
inputStruct.span=30000;
inputStruct.kn=8;
inputStruct.nx=6;
inputStruct.VP=2000/10^6;

paramsStruct.Section=Section;
paramsStruct.Type=4;
obj= structure.ShellGrid(paramsStruct, inputStruct);
obj= obj.solve();

ANSYS_Output(obj.output.Assembly);
Plot3D(obj,'BeamGeom',1,'boundary',1,'load',1,'load_scale',0.3,'endrelease',1)

参考文献

[1] 空间钢结构APDL参数化计算与分析
