介绍
轴套类零件其内径不为零，按结构特点分为: 有支承回转体的各种轴承圈、轴套, 夹具上的钻套和导向套, 内燃机上的气缸套, 液压系统中的液压缸、电液伺服阀的阀套, 电主轴内的冷却套等。
建模
因为轴套类零件可以按照旋转的方式生成，因此其很容易参数化，再Baffalo中，Housing用于生成轴套，它可以通过定义并旋转一个平面生成网格。
其按照以下流程建立旋转网格：
flowchart LR
Point --> line --> 2DMesh --> 3DMesh
案例
本节以一个套筒零件，一步步按照流程来建立网格，该图纸选自 参考文献[1]
关键点

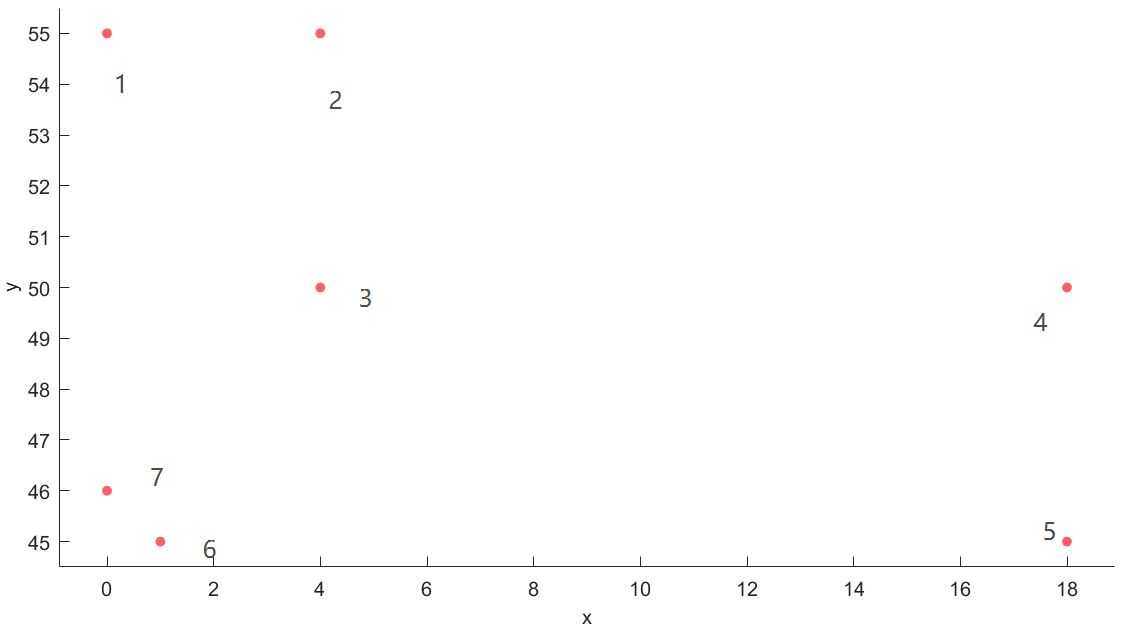

首先参照样图，利用Point2D类添加关键点：
a=Point2D('Point Ass1');
a=AddPoint(a,[0;4],[110/2;110/2]);
a=AddPoint(a,[4;4],[110/2;100/2]);
a=AddPoint(a,[4;18],[100/2;100/2]);
a=AddPoint(a,[18;18],[100/2;90/2]);
a=AddPoint(a,[18;1],[90/2;90/2]);
a=AddPoint(a,[1;0],[90/2;92/2]);
a=AddPoint(a,[0;0],[92/2;110/2]);
建立连线
利用Line2D类将上述关键点相互连接。
b=Line2D('Line Ass1');
for i=1:7
b=AddCurve(b,a,i);
end
此时已经得到了旋转截面的轮廓图。
旋转参数
将上述连线导入到Housing模块中，就可以直接生成网格。
inputHousing.Outline= b;
inputHousing.Meshsize= 2;
paramsHousing.Degree = 360;
paramsHousing.N_Slice=72;
obj1=housing.Housing(paramsHousing, inputHousing);
obj1=obj1.solve();
Plot2D(obj1);
Plot3D(obj1);
其中内置了一些影响参数(Meshsize网格尺寸，Degree旋转角度，N_Slice旋转次数），具体看下这些参数设置的影响：

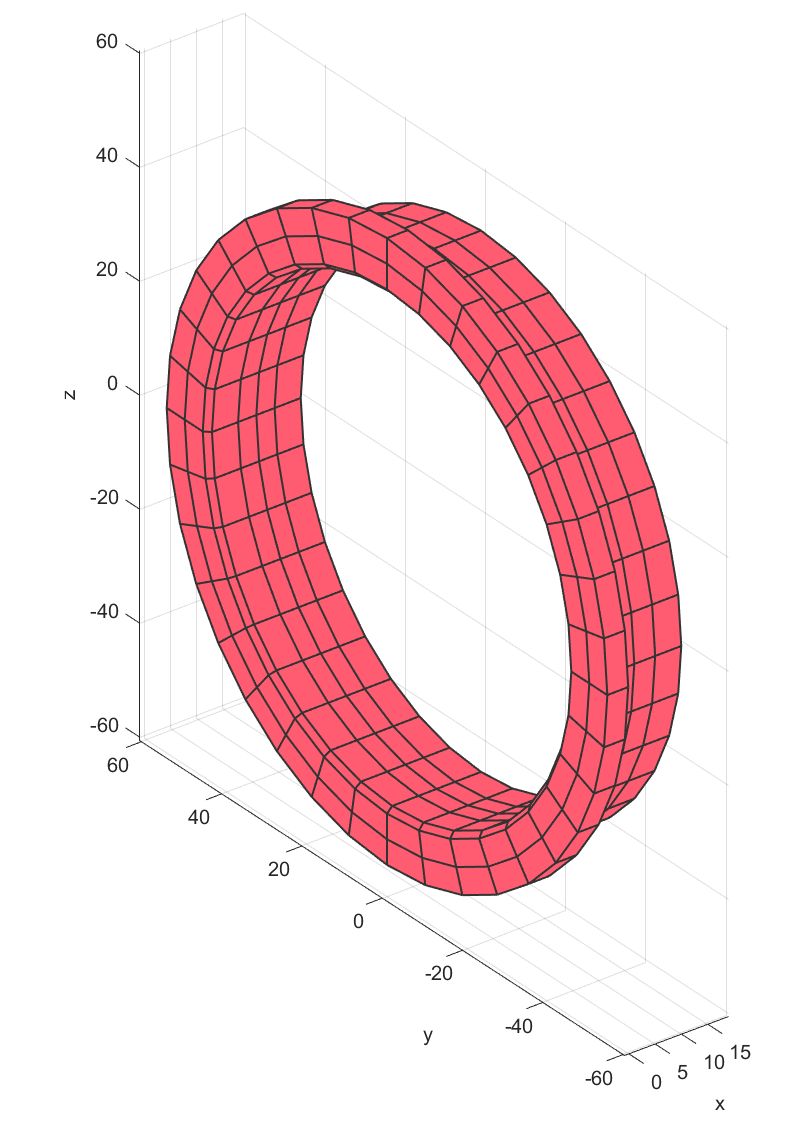

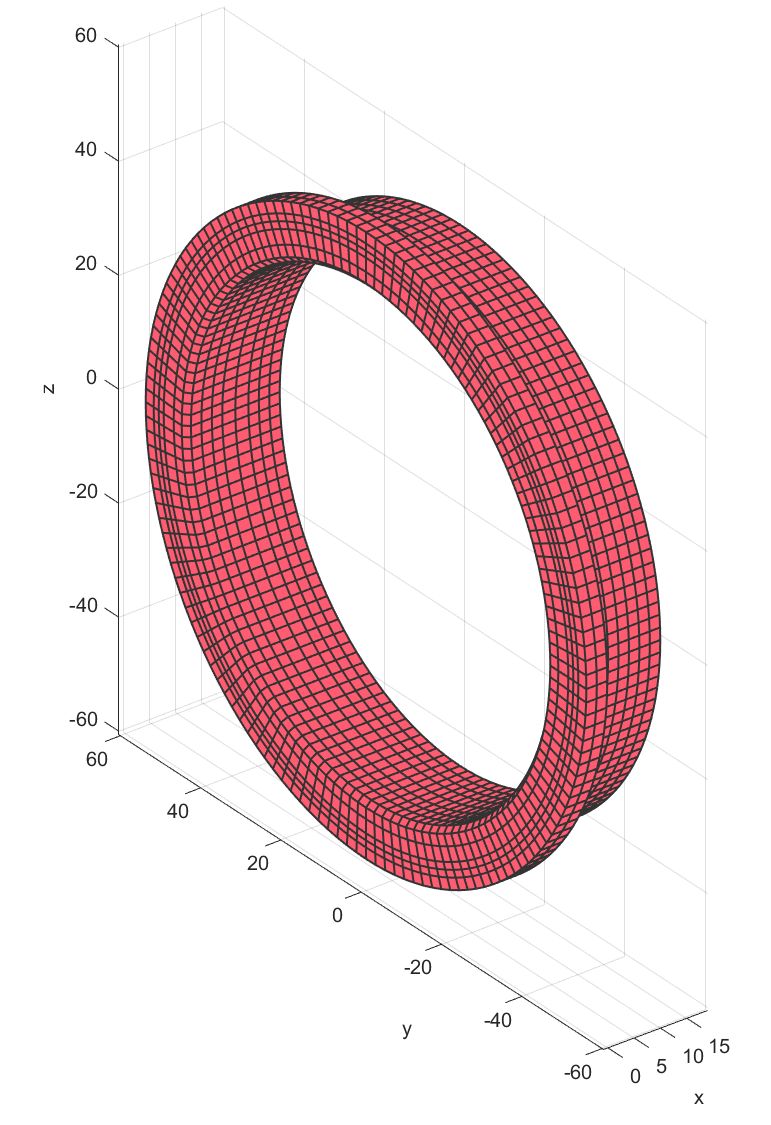

网格尺寸影响：
 |
 |
 |
|---|---|---|
| Meshsize=1 | Meshsize=2 | Meshsize=5 |

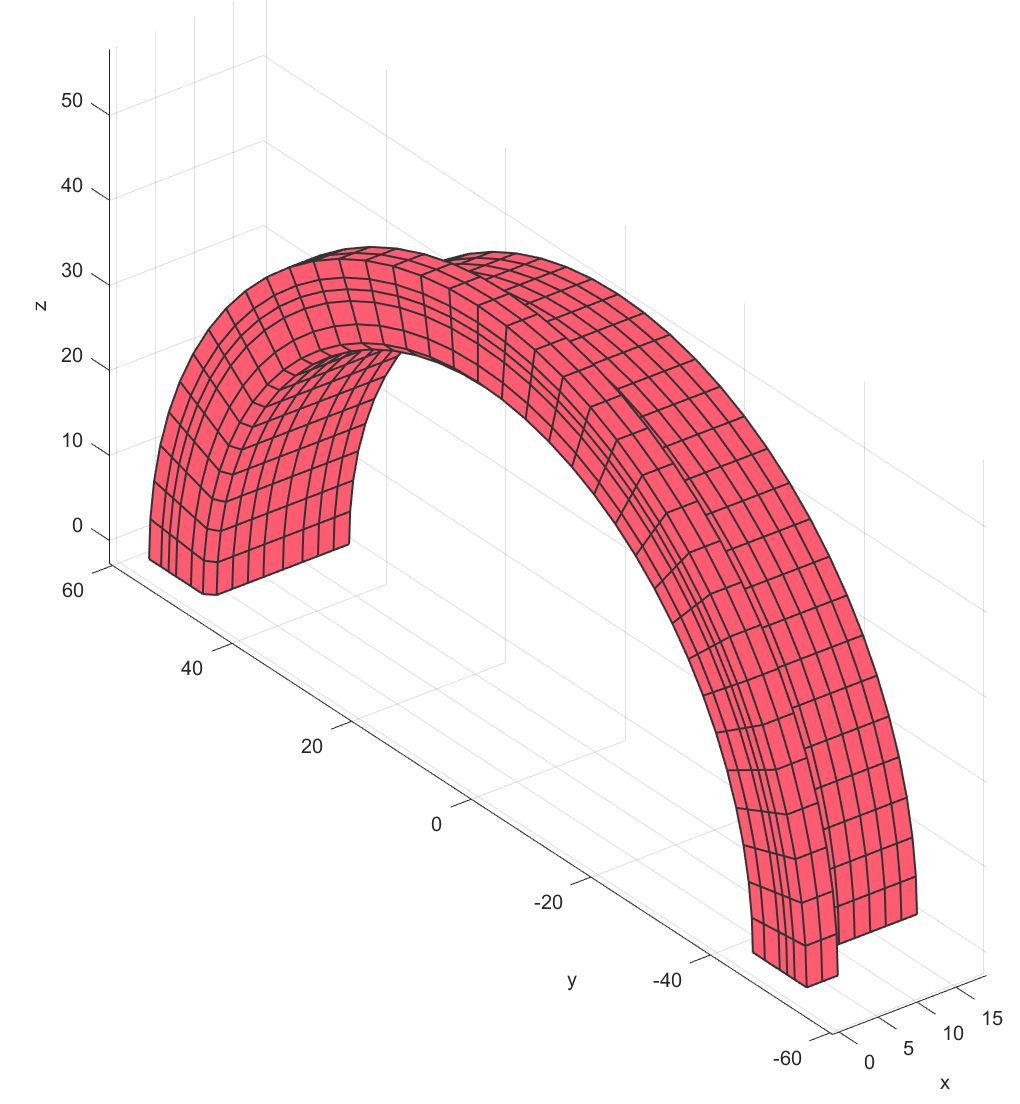

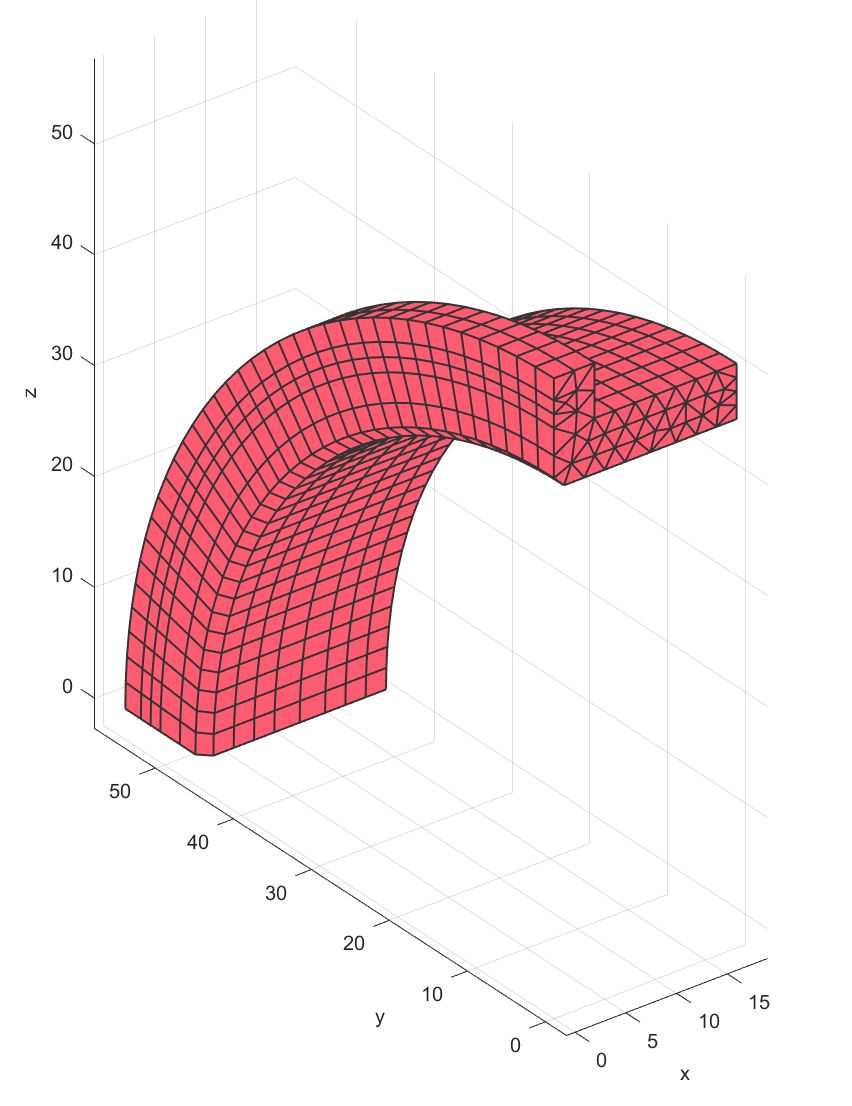

旋转角度影响：
|
 |
 |
|---|---|---|
| Degree= 360 | Degree= 180 | Degree=90 |

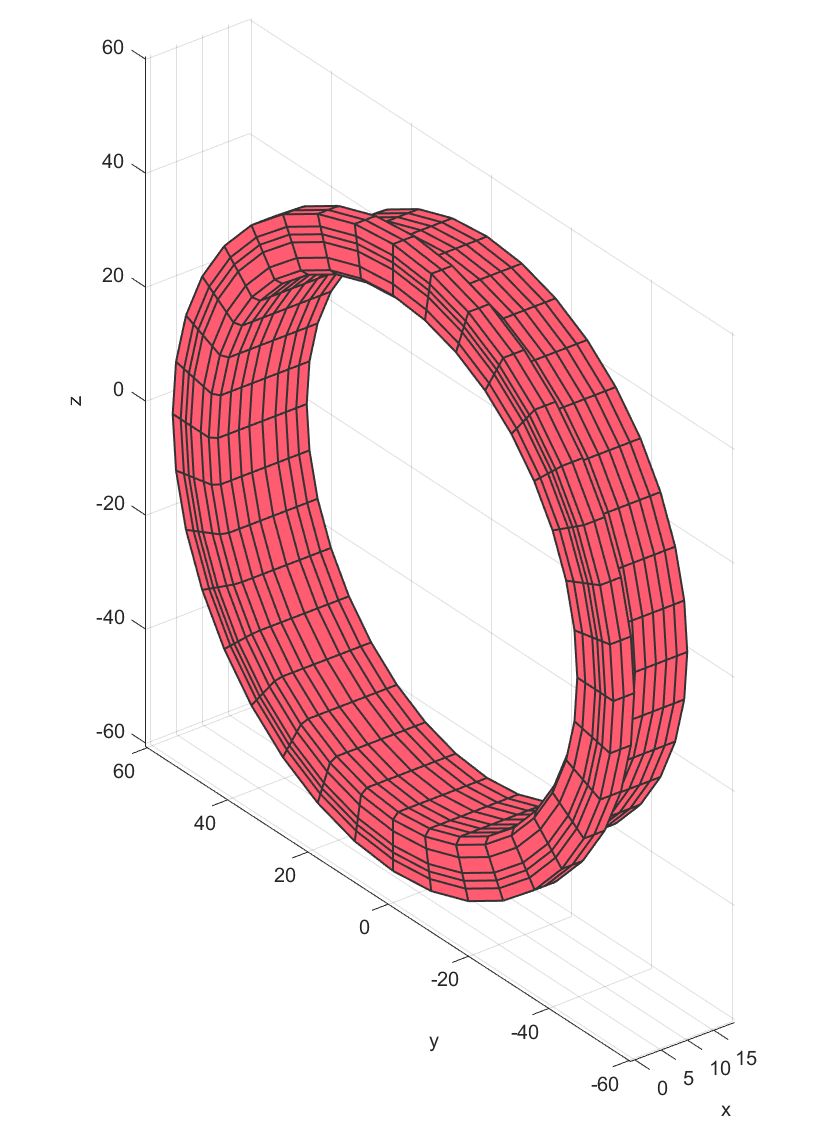

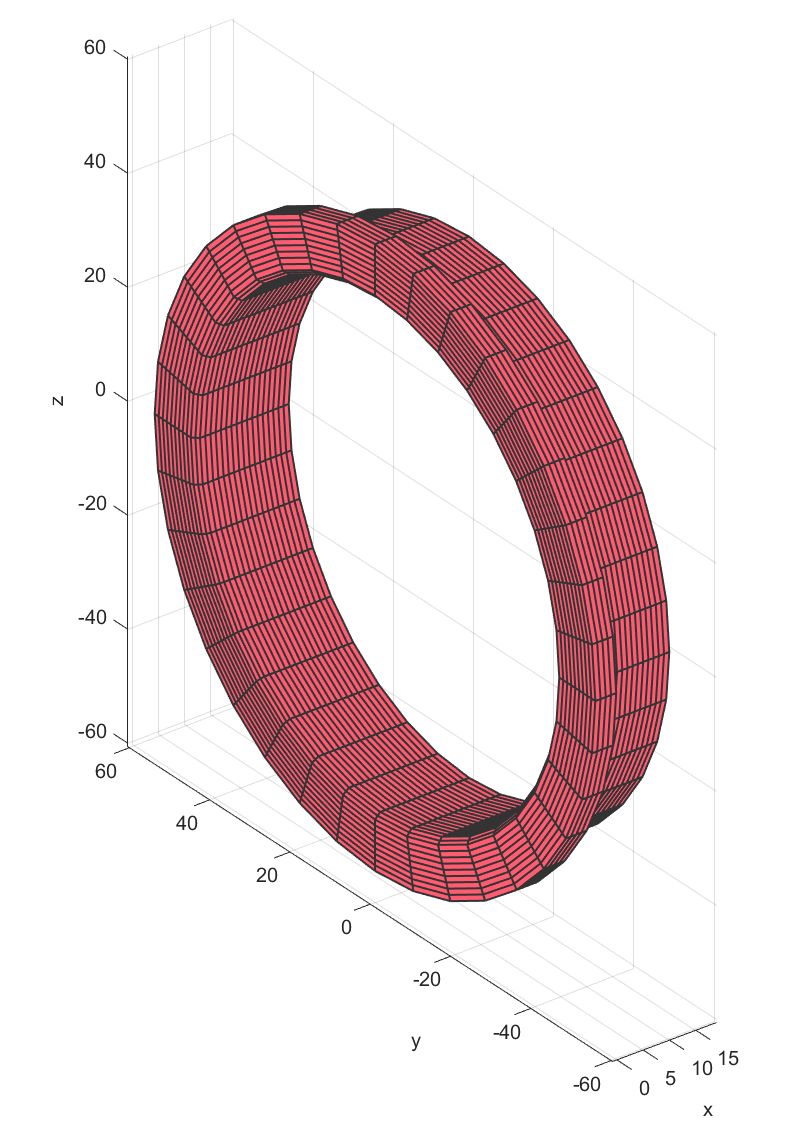

旋转次数影响：
|
 |
 |
|---|---|---|
| N_Slice =36 | N_Slice = 72 | N_Slice= 144 |
总结
不同层级的仿真需要不同的网格，对于不同的需求，旋转的轴套有时需要取半或取四分之一，Baffalo中略去了几何建模的步骤，不需要重新切割几何实体。而且参数化的设计可以更为方便的修改网格尺寸和旋转角度，以适应不同尺度的要求。
参考文献
[1] 典型精密零件机械加工工艺分析及实例
[2] https://www.feacat.com/2025/03/23/Housing/
