介绍
本文介绍Bafflo中端部带齿槽轴参数化网格建模。这部分结构的特点是齿和槽交错排列，难点在于齿和槽采用旋转生成，连接处保持节点相连，且齿和槽采用不同的旋转次数和角度。
在Baffalo中设定步骤如下：
flowchart LR
Point --> line --> ToothRange --> 2DMesh --> 3DMesh
案例

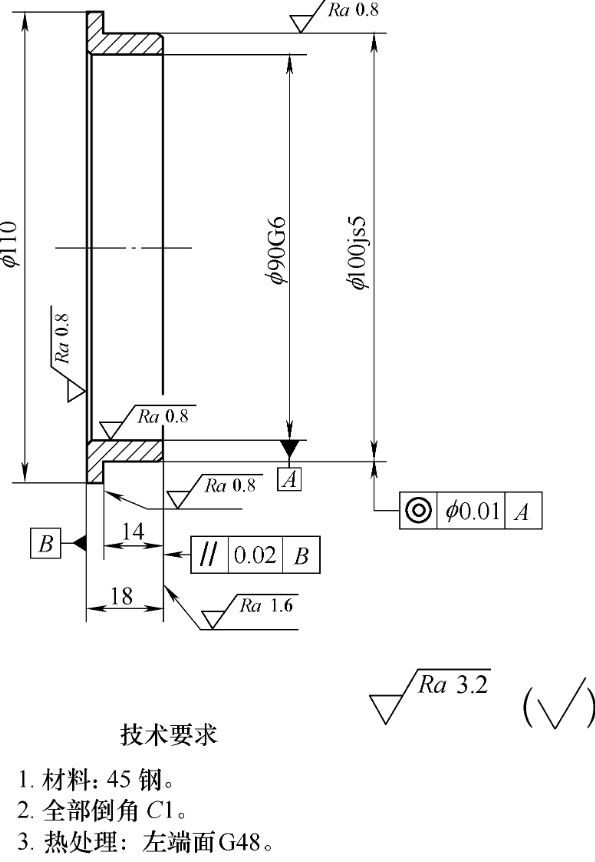

同样借鉴之前文章的模型，这次需在端部设置开槽的区域和开槽的宽度。
首先绘制点和线：
a=Point2D('Point Ass1');
a=AddPoint(a,[0;4],[110/2;110/2]);
a=AddPoint(a,[4;4],[110/2;100/2]);
a=AddPoint(a,[4;18],[100/2;100/2]);
a=AddPoint(a,[18;18],[100/2;90/2]);
a=AddPoint(a,[18;1],[90/2;90/2]);
a=AddPoint(a,[1;0],[90/2;92/2]);
a=AddPoint(a,[0;0],[92/2;110/2]);
b=Line2D('Line Ass1');
for i=1:7
b=AddCurve(b,a,i);
end
接着将生成的轮廓线导入到ToothShaft模块
inputShaft.Outline= b;
inputShaft.ToothPos= 12;
inputShaft.ToothNum= 12;
inputShaft.ToothWidth= 10;
paramsShaft.ToothSlice= 5;
paramsShaft.SlotSlice= 5;
obj1=shaft.ToothShaft(paramsShaft, inputShaft);
obj1=obj1.solve();
Plot2D(obj1);

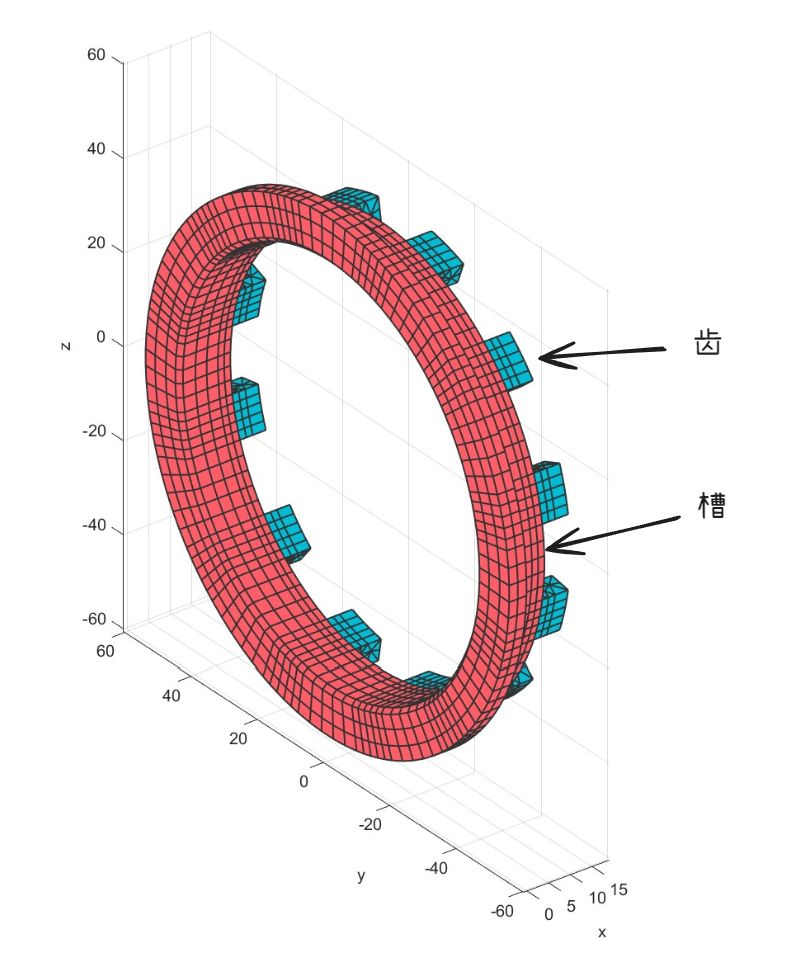

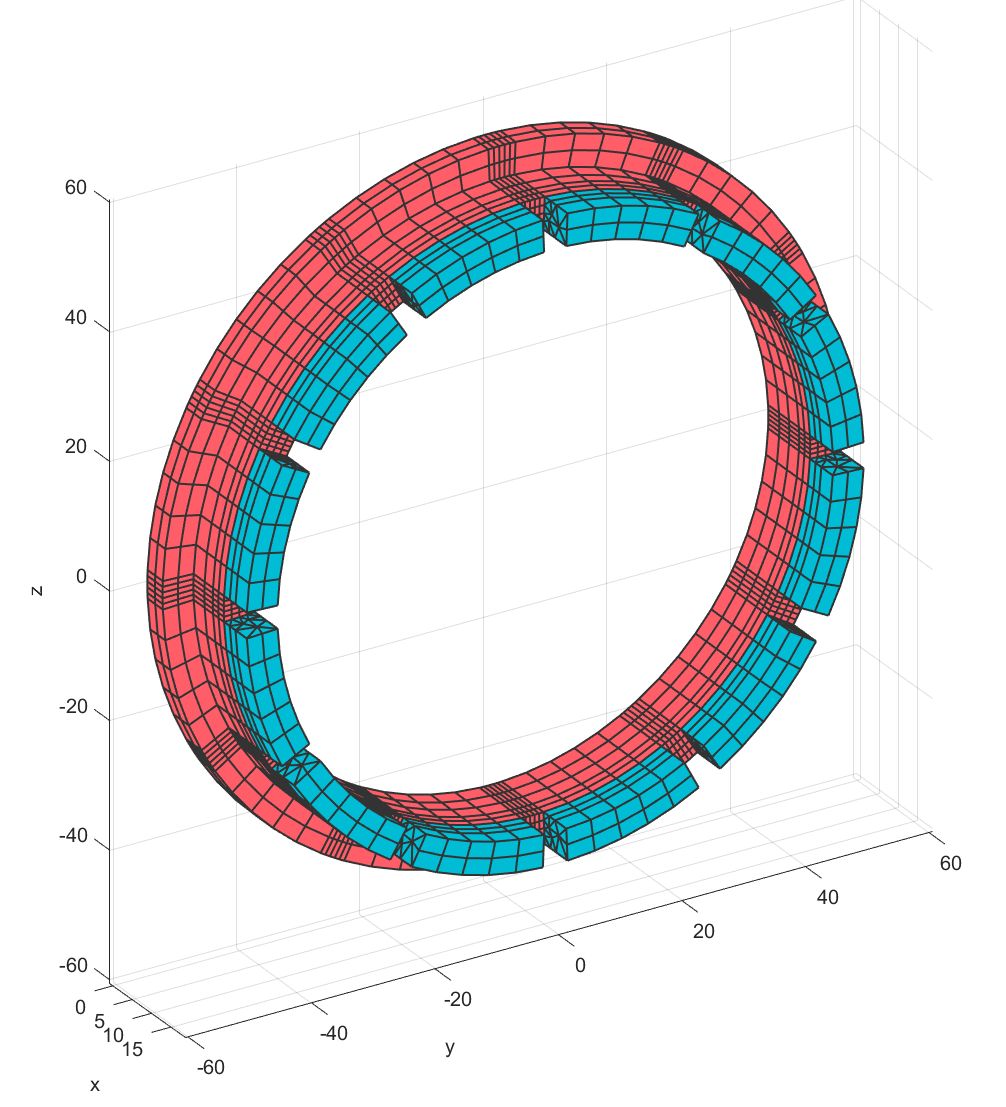

Plot3D(obj1);
在该模块中，设置参数：
ToothPos ：齿槽端开始位置
ToothNum : 齿槽数量
ToothWidth : 齿部宽度
网格参数：
ToothSlice : 齿部旋转次数
SlotSlice : 槽部旋转次数

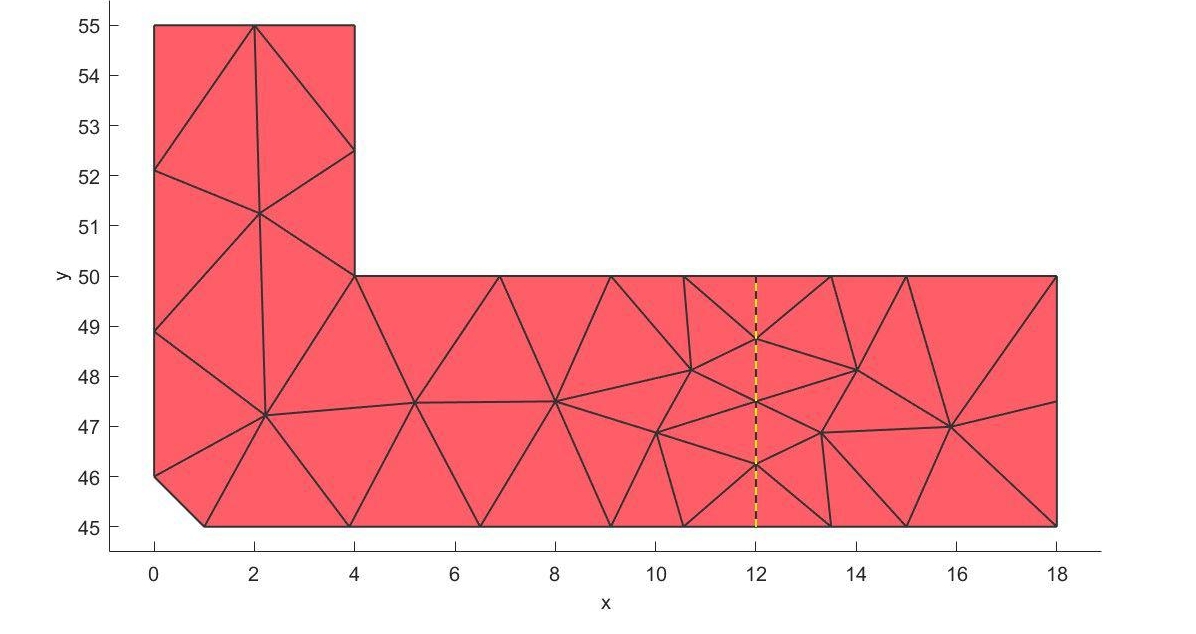

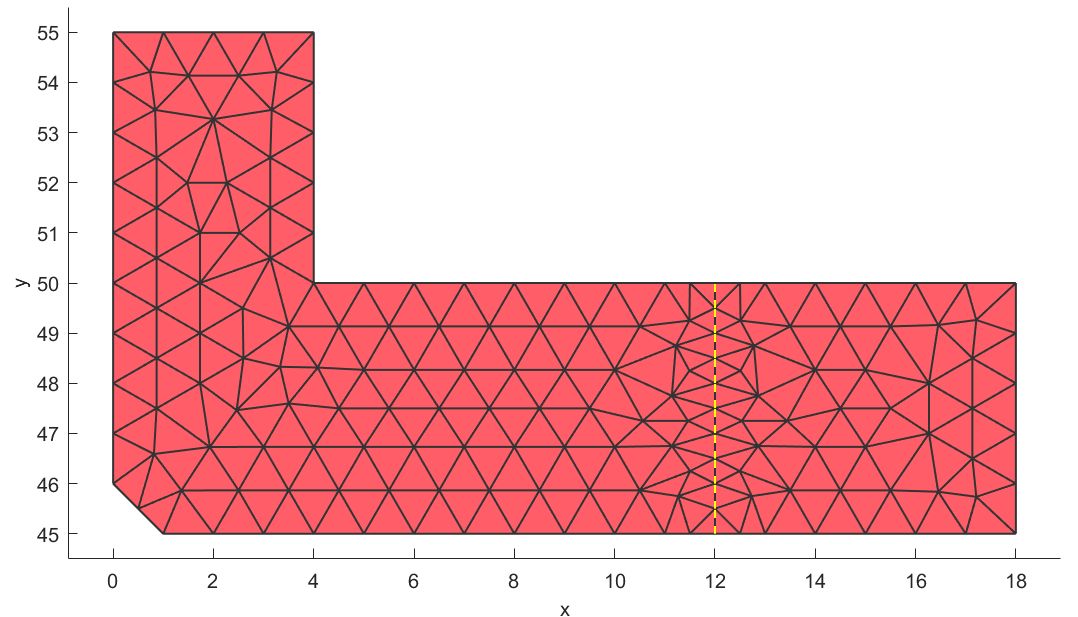

在2D的视图中，会明显的发现有一个虚线分界，在虚线的右端为齿槽部位。其基本的原理就是Delaunay方法种添加一些约束点，这部分内容有机会会在之后的文章提及。

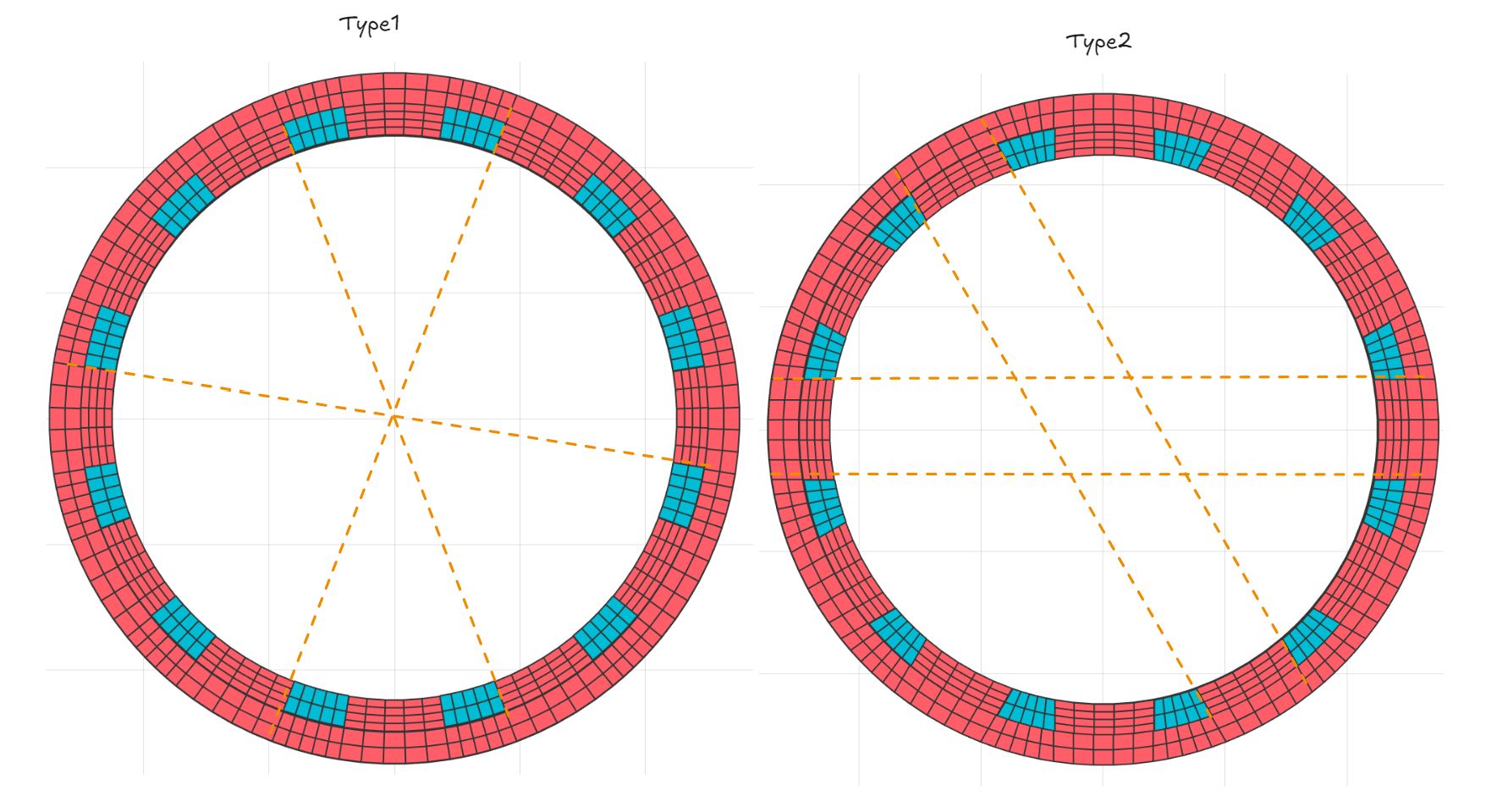

在ToothShaft中提供了两种齿槽的形式，Type=1所有的旋转面均指向圆心，Type=2开槽为平行线。两种形式在实际加工中均可以实现。
参数分析
我们分析下具体参数的影响。
齿槽宽度影响
调整齿部宽度ToothWidth=10,16,22,从下图中可以看到齿槽宽度的变化
 |
 |
 |
|---|---|---|

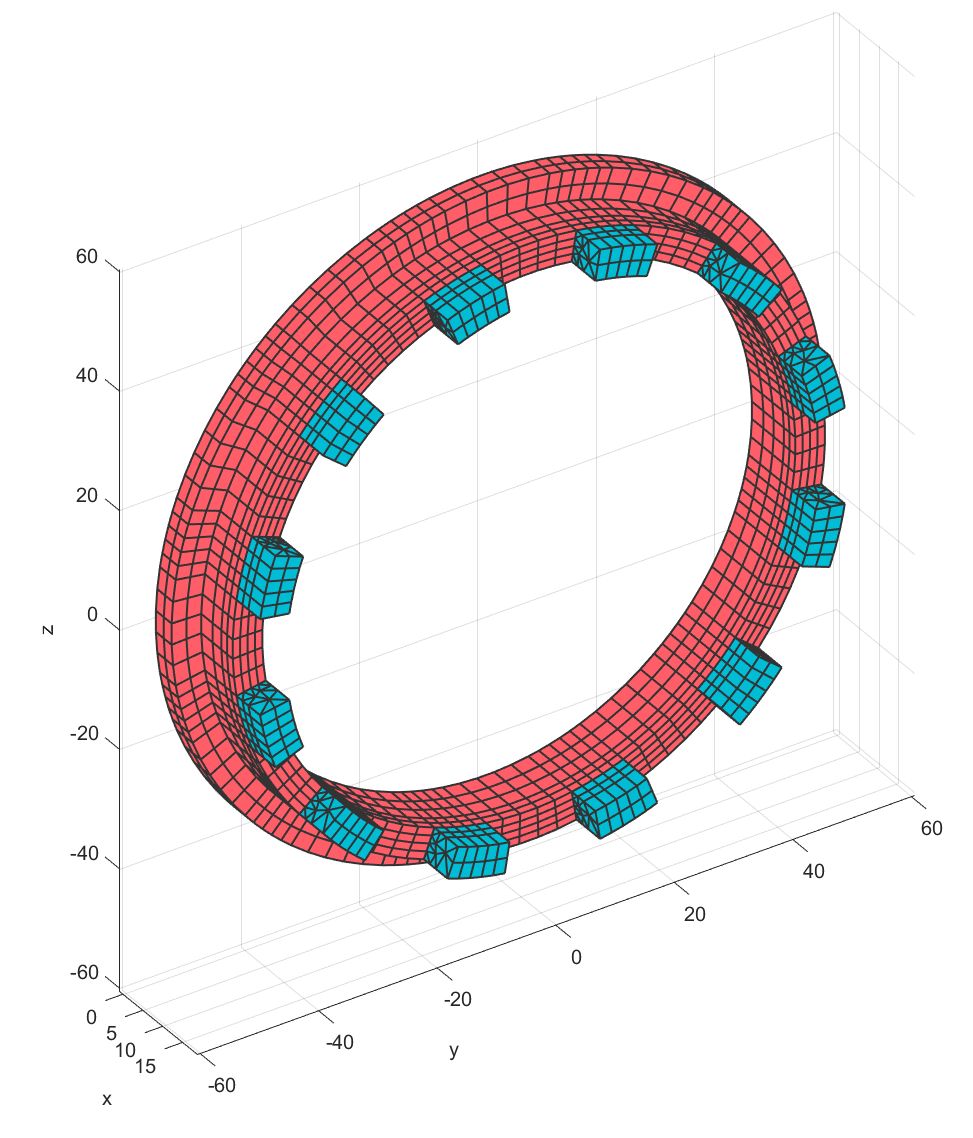

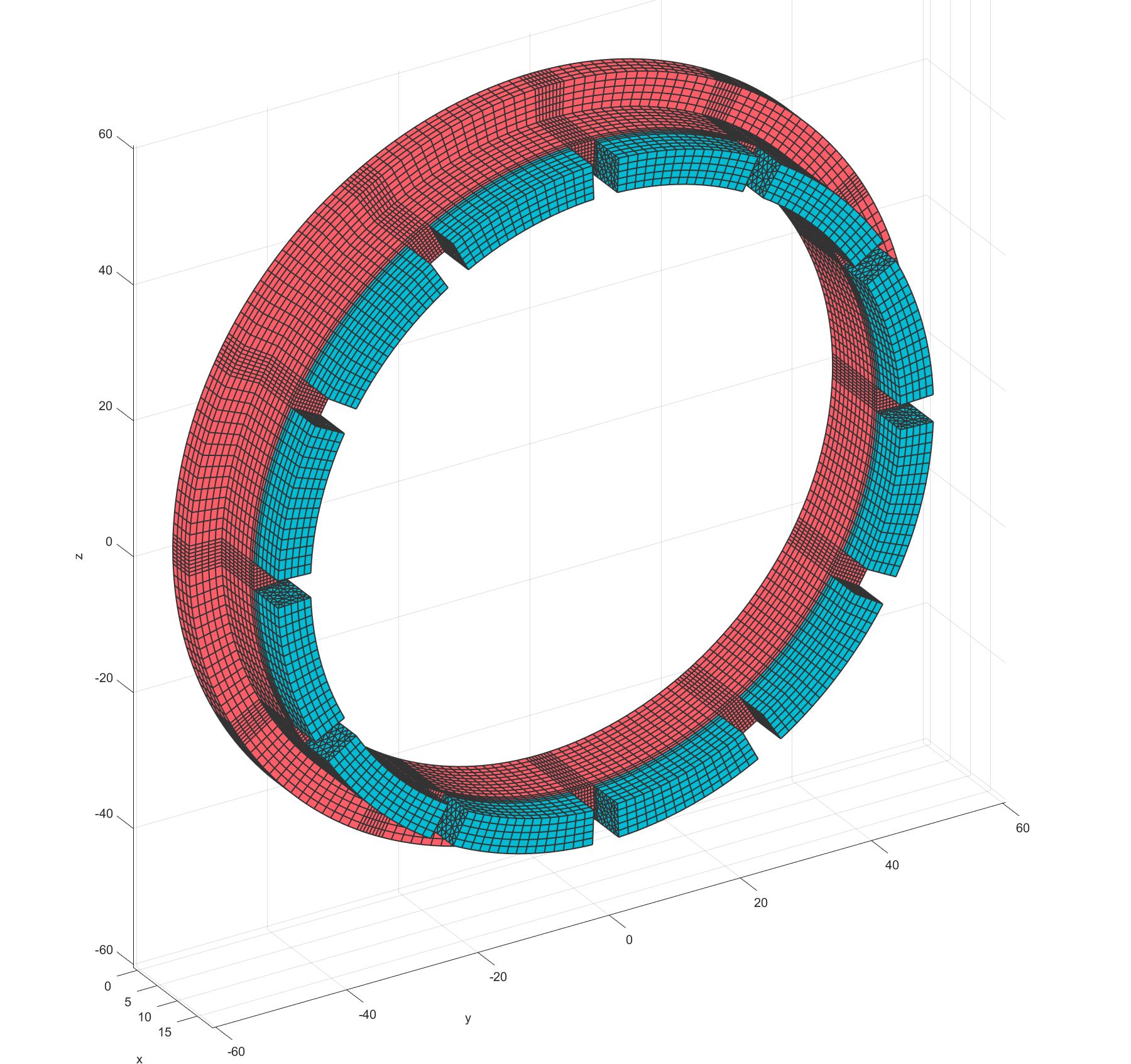

| ToothWidth=10 | ToothWidth=16 | ToothWidth=22 |
旋转次数影响

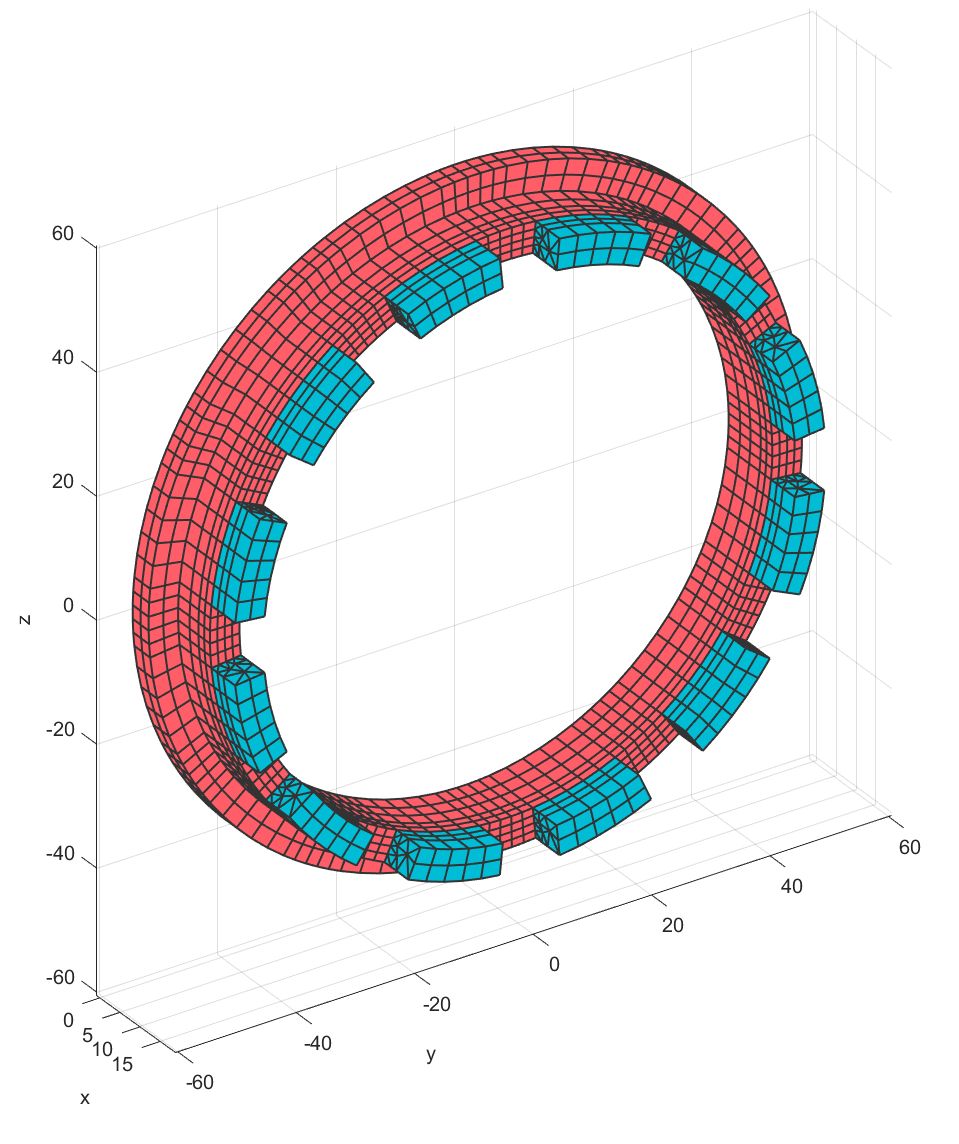

在ToothWidth宽度打到22时，齿部的网格感觉不够密，进一步设置槽部和齿部的旋转次数，同时调整整体的网格大小为1。
paramsShaft.ToothSlice= 15;
paramsShaft.SlotSlice= 8;
paramsShaft.Meshsize=1；
