PolygonHousing

介绍

PolygonHousing用于建立多边形轴套。

类结构

输入 input：

• Meshsize : 网格尺寸
• EdgeNum : 边数量
• r : 倒角半径
• Outline : 外轮廓Line2D

参数 params:

• Order ：单元阶数
• Slice : 边网格数量
• Name : 名称
• Material : 材料

输出 output :

• Assembly : 实体单元装配
• ShellMesh : 壳网格
• SolidMesh : 实体网格
• Surface : 截面

案例

Create PolygonHousing (Flag=1)

a=Point2D('Point Ass1');
a=AddPoint(a,[0;4],[110/2;110/2]);
a=AddPoint(a,[4;4],[110/2;100/2]);
a=AddPoint(a,[4;30],[100/2;100/2]);
a=AddPoint(a,[30;30],[100/2;90/2]);
a=AddPoint(a,[30;1],[90/2;90/2]);
a=AddPoint(a,[1;0],[90/2;92/2]);
a=AddPoint(a,[0;0],[92/2;110/2]);

b=Line2D('Line Ass1');
for i=1:7
  b=AddCurve(b,a,i);
end

inputHousing.Outline= b;
inputHousing.EdgeNum= 6;
inputHousing.r= 10;
inputHousing.Meshsize= 1;

paramsHousing=struct();
obj1=housing.PolygonHousing(paramsHousing, inputHousing);
obj1=obj1.solve();

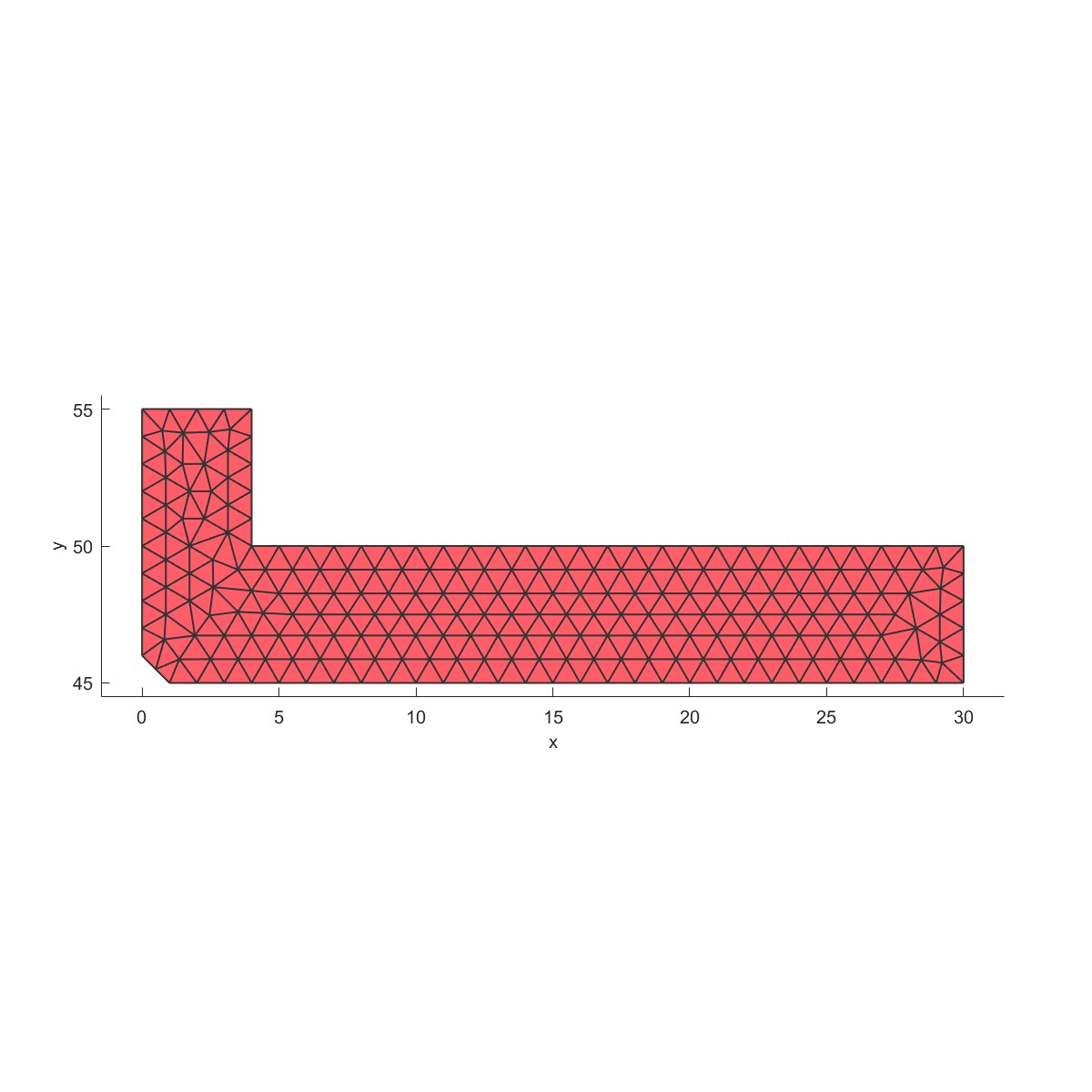

Plot2D(obj1);
Plot3D(obj1);

参考文献

---
