MagnetProperty

  1. 介绍
  2. 类结构
  3. 案例
  4. 参考文献

介绍

MagnetProperty用于估算磁钢的BH曲线。

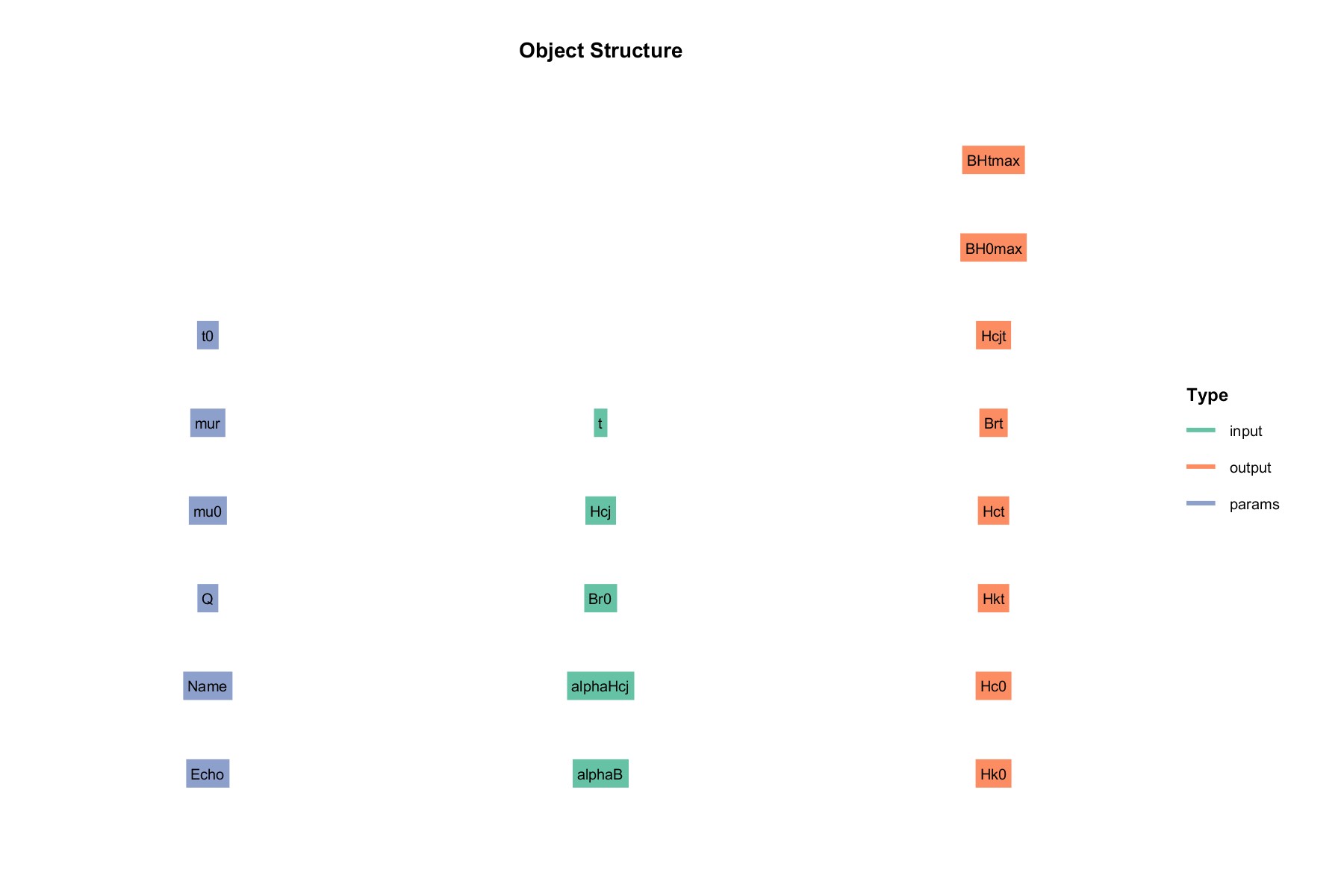

类结构

输入 input:

  • t : 温度
  • Hcj : 内禀矫顽力
  • Br0 : 剩磁
  • alphaHcj:内禀矫顽力温度系数
  • alphaB:剩磁温度系数

参数 params:

  • Name: 名称
  • mu0: 真空磁导率
  • Q: 矩形度
  • murv : 相对磁导率
  • t0 : 室温

输出 output :

  • Hk0 : 拐点场强
  • Hc0 : 矫顽力
  • Hkt : 温度t时拐点场强
  • Hct : 温度t时矫顽力
  • Brt : 温度t剩磁
  • Hcjt : 温度t内禀矫顽力
  • BH0max : 最大磁能积
  • BHtmax : 温度t最大磁能积

案例

inputStruct1.alphaB=-1.1e-3;
inputStruct1.alphaHcj=-5.2e-3;
inputStruct1.Br0=1.25;
inputStruct1.Hcj=2388;
inputStruct1.t=100;

paramsStruct1.t=100;
M= method.MagnetProperty(paramsStruct1, inputStruct1);
M= M.solve();
disp(M.output)

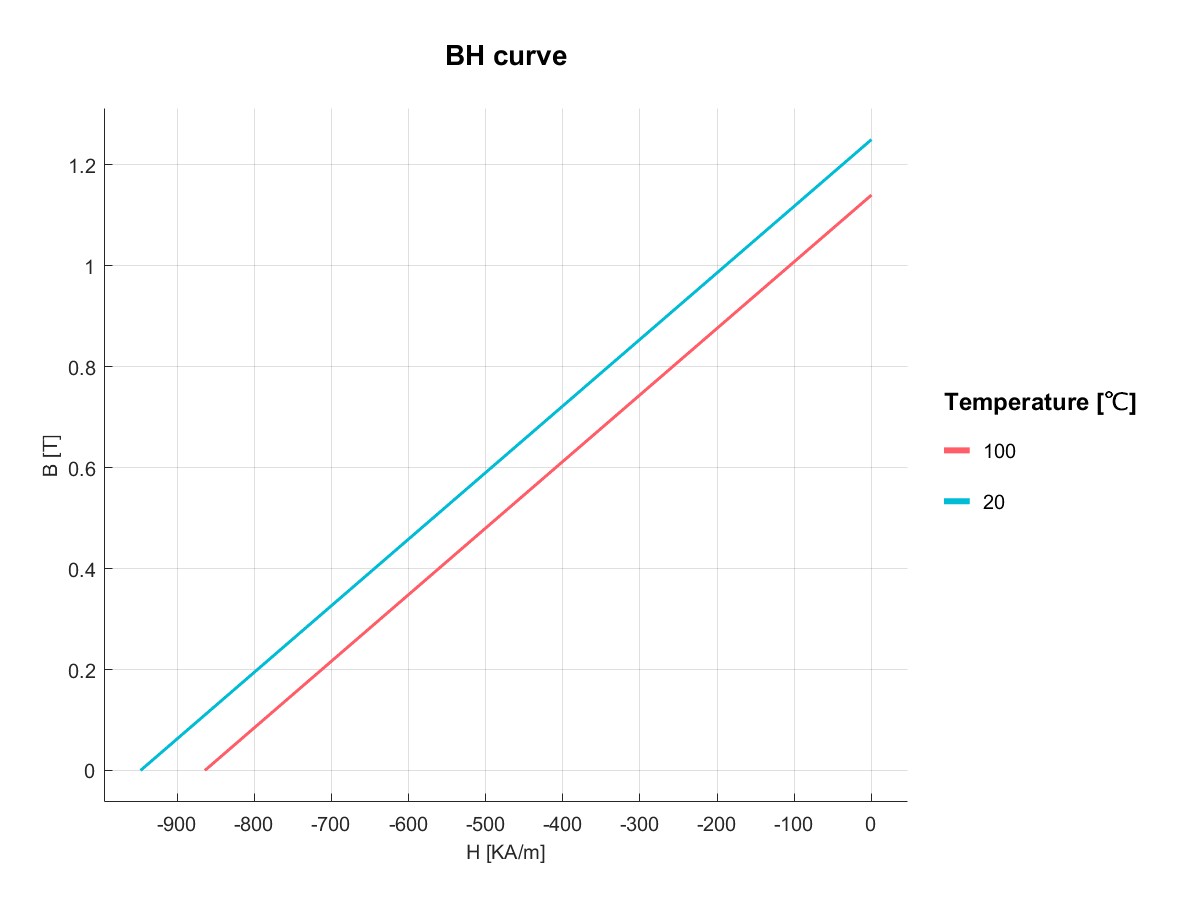

Plot(M)

Successfully calculate magnet property .
Hk0: 2.2925e+03
Hc0: 947.3509
Hkt: 1.3388e+03
Hct: 863.9840
Brt: 1.1400
Hcjt: 1.3946e+03
BH0max: 296.0471
BHtmax: 246.2354

参考文献

[1] ISO\TR 6336-22
