SignalAnalysis
介绍
SignalAnalysis 是用于信号处理分析的基础组件类。该类继承自 Component 框架,提供时间序列信号的处理和分析功能,包括时间间隔验证、信号变换、频谱分析、相关性分析和功率谱分析等功能。
原理
SignalAnalysis 基于 MATLAB 信号处理工具箱实现各种信号分析功能:
- 时间序列验证 - 验证输入时间序列的时间间隔是否均匀,计算采样间隔 dt
- 信号变换 - 支持小波变换、希尔伯特变换、快速傅里叶变换等
- 时频分析 - 支持同步挤压变换(SST)、瞬态提取变换(TET)、小波变换(WT)、Gabor 变换

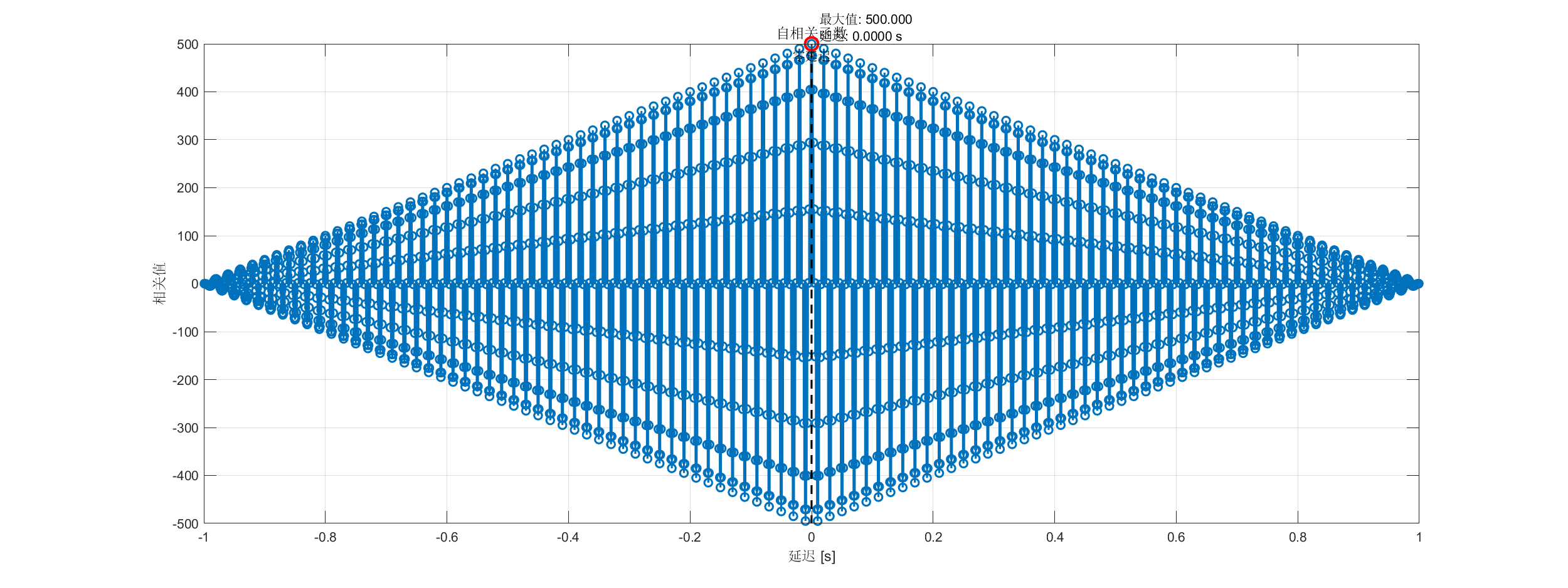

- 相关性分析 - 自相关和互相关分析

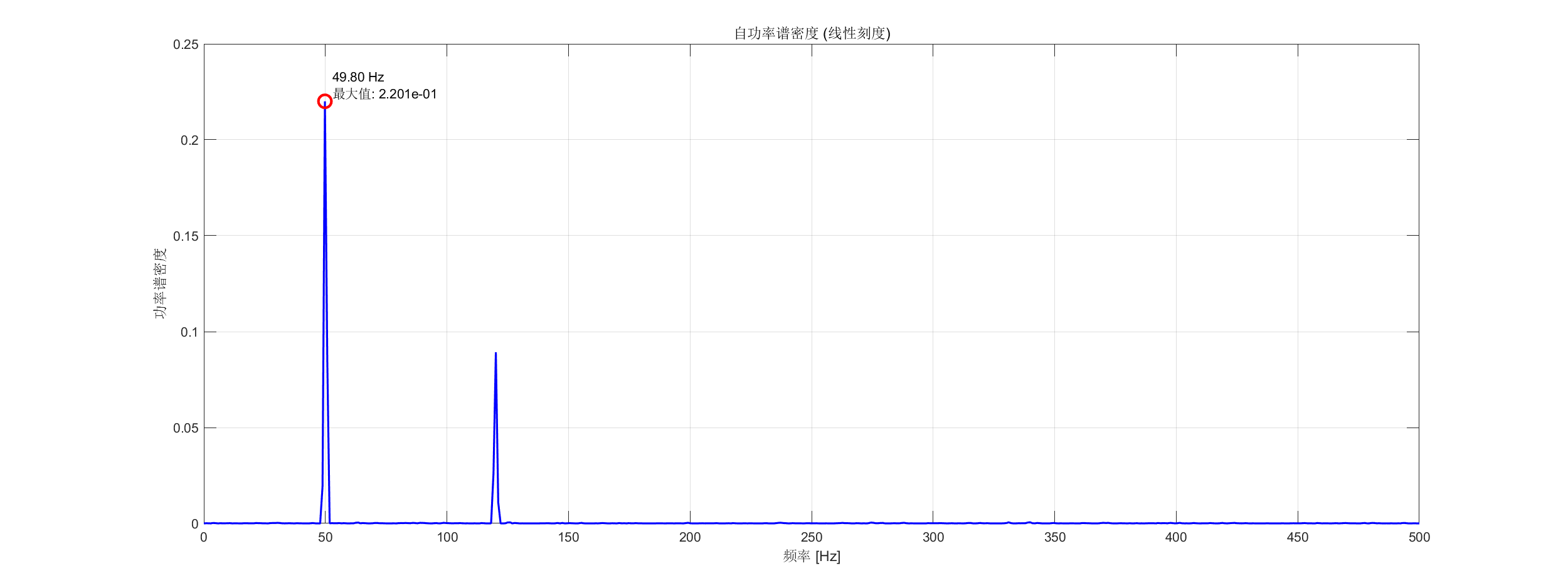

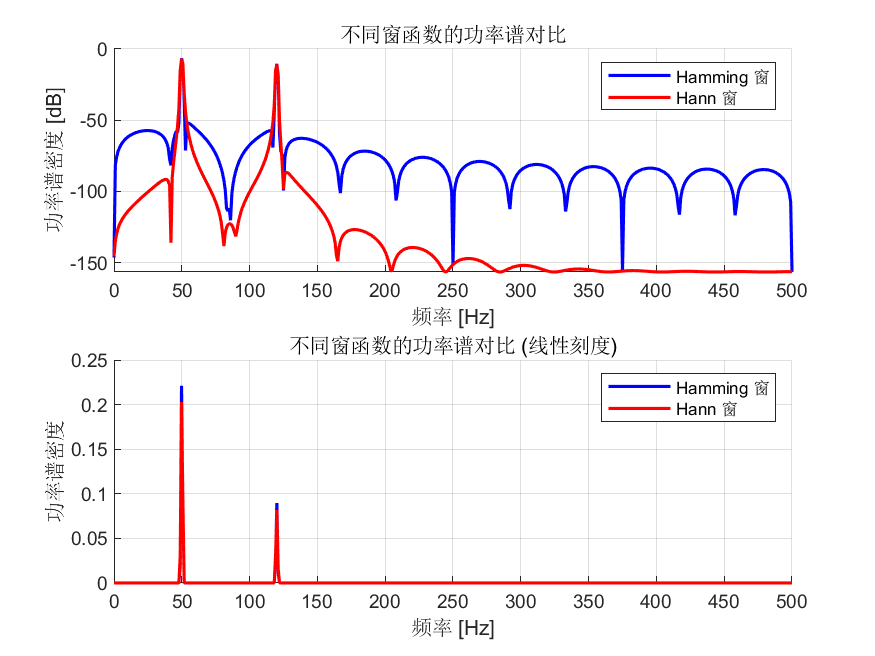

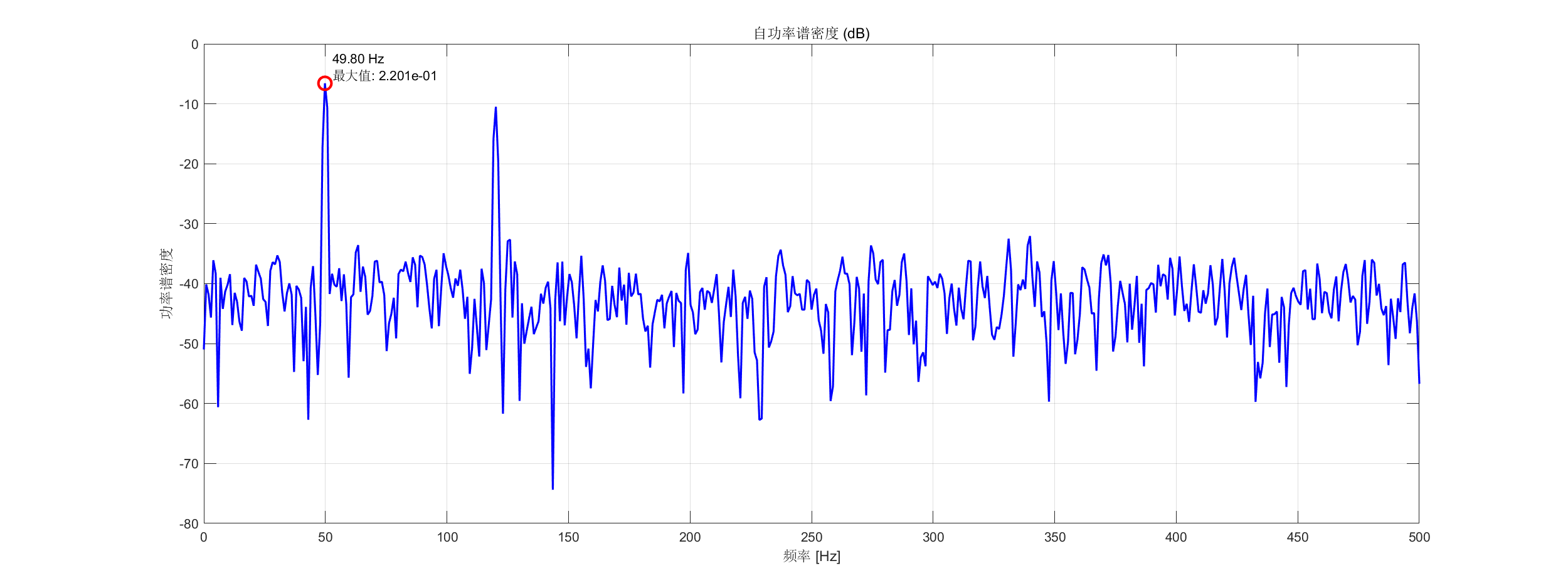

- 功率谱分析 - 自功率谱密度(PSD)和互功率谱密度(CPSD)分析
- 信号滤波 - 信号平滑、巴特沃斯滤波、高斯低通滤波

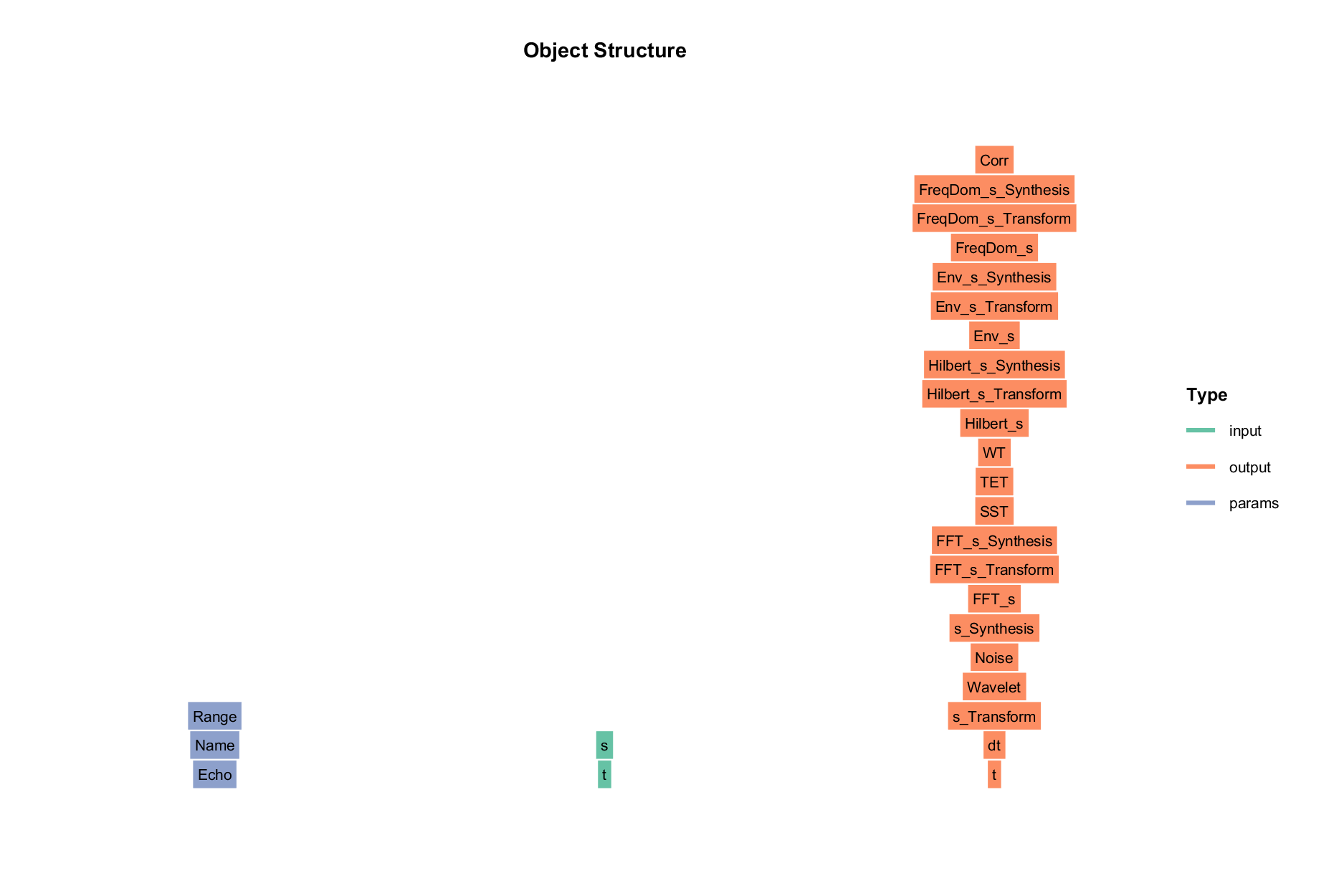

类结构

==输入 input:==
- t : 时间数组 [s]
- s : 信号幅值数组
==参数 params:==
- Name : 组件名称 (默认 ‘SignalAnalysis_1’)
- Range : 时间范围 [t1, t2],默认为全部范围
- Echo : 是否打印输出 (默认 1)
==输出 output :==
- t : 输出时间数组
- dt : 时间间隔 [s]
- s_Transform : 变换后的信号
- Wavelet : 小波
- Noise : 噪声
- s_Synthesis : 合成噪声后的信号
- FFT_s : 原始信号快速傅里叶变换
- FFT_s_Transform : 变换信号快速傅里叶变换
- FFT_s_Synthesis : 合成信号快速傅里叶变换
- SST : 同步挤压变换结果
- TET : 瞬态提取变换结果
- WT : 小波变换结果
- Hilbert_s : 原始信号希尔伯特变换
- Hilbert_s_Transform : 变换信号希尔伯特变换
- Hilbert_s_Synthesis : 合成信号希尔伯特变换
- Env_s : 原始信号包络
- Env_s_Transform : 变换信号包络
- Env_s_Synthesis : 合成信号包络
- FreqDom_s : 原始信号主频
- FreqDom_s_Transform : 变换信号主频
- FreqDom_s_Synthesis : 合成信号主频
- Corr : 相关性分析结果
==基准 Baseline:==
无
==安全裕度 Capacity :==
无
案例

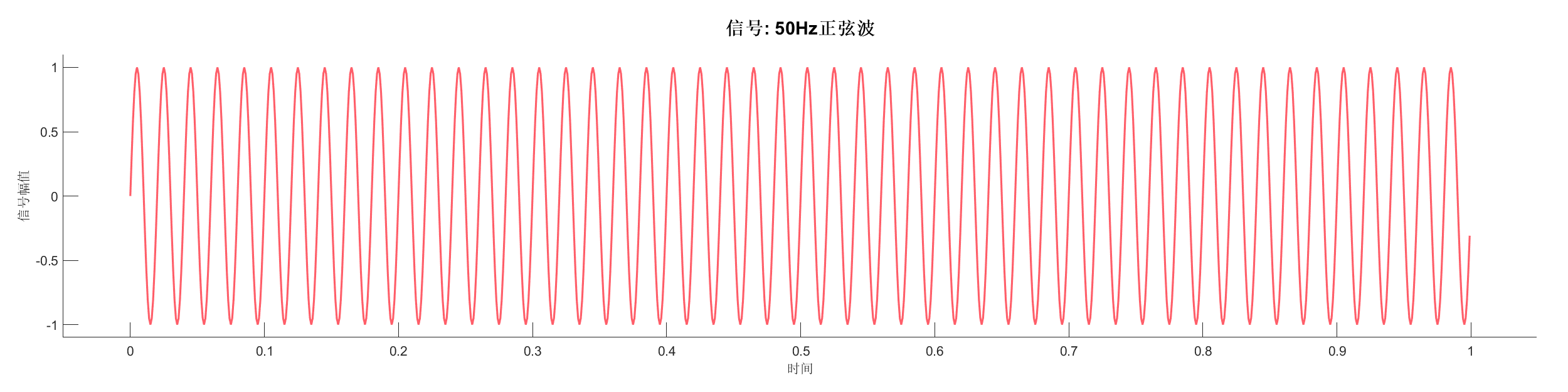

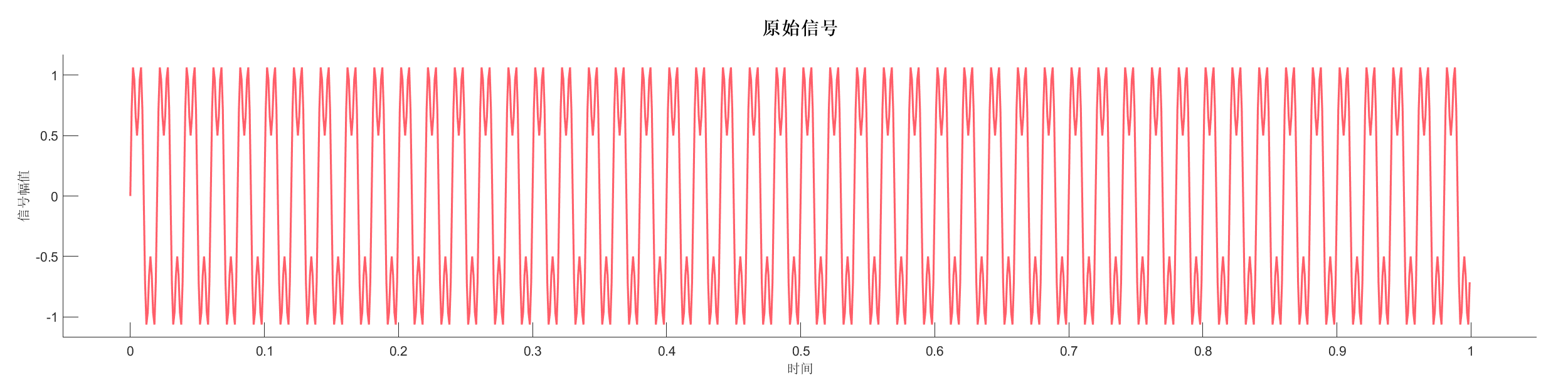

Demo1 - 正弦波信号测试
案例介绍:
生成包含两个频率成分的正弦波信号(50Hz + 150Hz),验证时间间隔计算功能。
图表:

源代码:
% 生成测试数据
fs = 1000; % 采样频率
T = 1; % 信号时长 [s]
t = 0:1/fs:T-1/fs; % 时间数组
s = sin(2*pi*50*t) + 0.5*sin(2*pi*150*t); % 信号幅值
% 输入结构
inputStruct.t = t;
inputStruct.s = s;
% 参数结构
paramsStruct.Name = 'SineWave_Signal';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA = signal.SignalAnalysis(paramsStruct, inputStruct);
SA = SA.solve();
% 打印信息
SA.PrintInfo();
% 绘制原始信号
PlotOriSignal(SA);

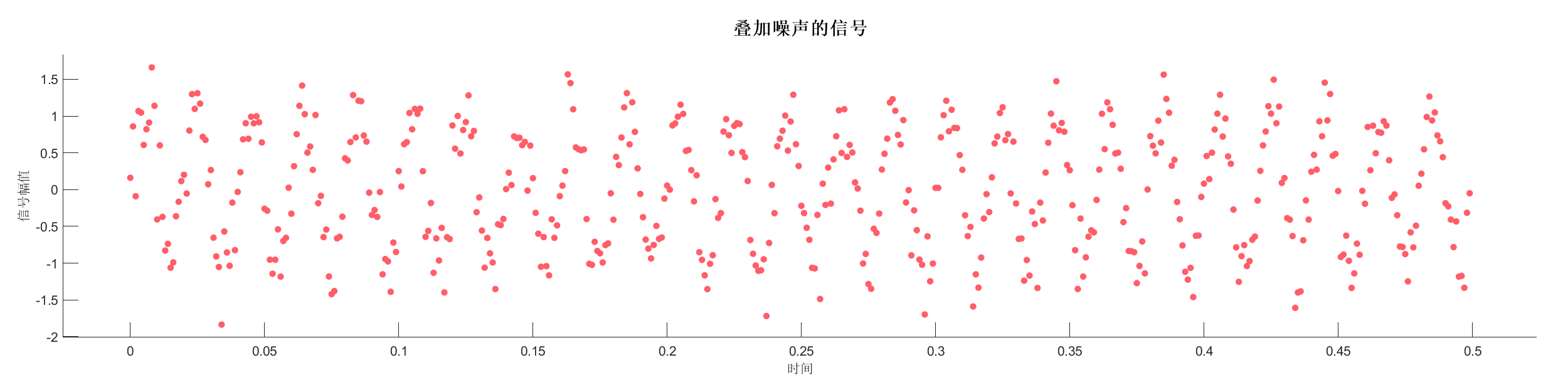

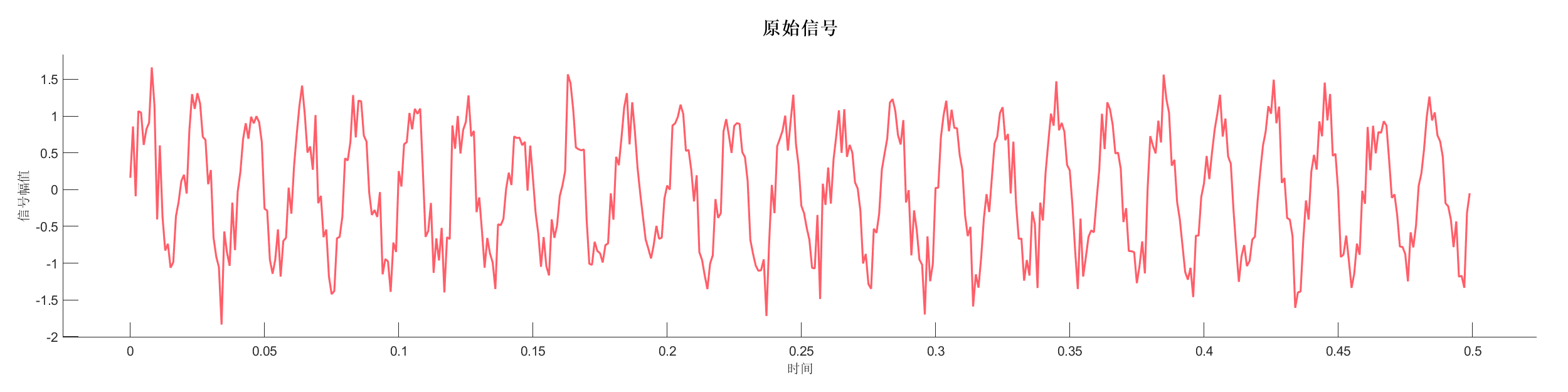

Demo2 - 叠加噪声的信号测试
案例介绍:
生成正弦波信号并叠加高斯白噪声,展示含噪信号的处理和分析。
图表:


源代码:
% 生成测试数据
fs = 1000; % 采样频率
T = 0.5; % 信号时长 [s]
t = 0:1/fs:T-1/fs; % 时间数组
s_clean = sin(2*pi*50*t);
noise = 0.3 * randn(size(t));
s = s_clean + noise; % 叠加噪声
% 输入结构
inputStruct.t = t;
inputStruct.s = s;
% 参数结构
paramsStruct.Name = 'Noisy_Signal';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA = signal.SignalAnalysis(paramsStruct, inputStruct);
SA = SA.solve();
% 打印信息
SA.PrintInfo();
% 绘制原始信号
PlotOriSignal(SA);
PlotOriSignal(SA, 'Title', '叠加噪声的信号', 'Geom', 'point');

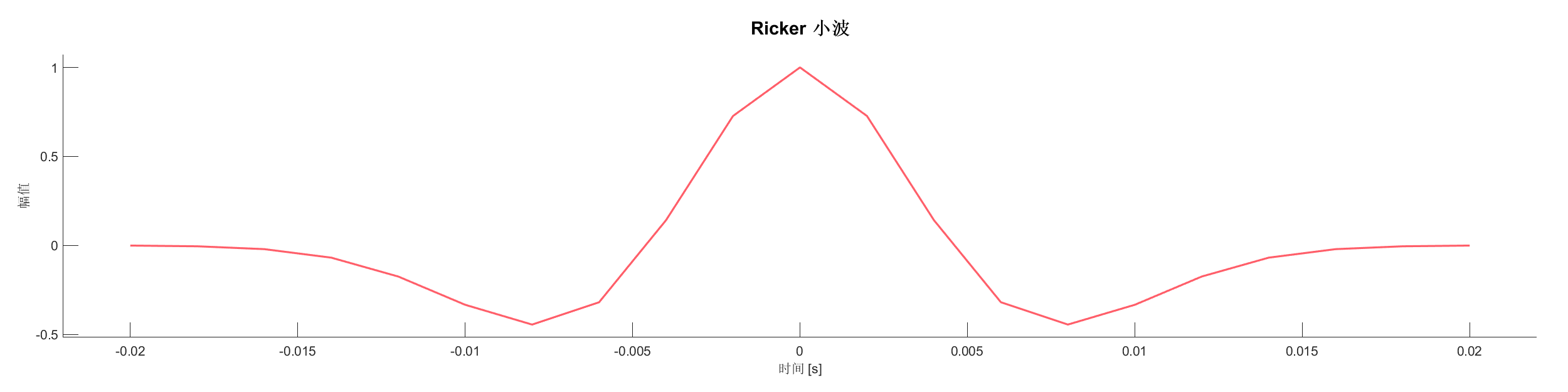

Demo3 - 自定义信号测试 (Ricker 小波)
案例介绍:
生成 Ricker 小波(墨西哥帽小波)信号,展示自定义信号的处理。
图表:

源代码:
% 生成测试数据 - Ricker 小波
fs = 500; % 采样频率
t = -0.02:1/fs:0.02; % 时间数组
f0 = 50; % 主频
a = (pi * f0 * t).^2;
s = (1 - 2*a) .* exp(-a); % Ricker 小波
% 输入结构
inputStruct.t = t;
inputStruct.s = s;
% 参数结构
paramsStruct.Name = 'RickerWavelet';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA = signal.SignalAnalysis(paramsStruct, inputStruct);
SA = SA.solve();
% 打印信息
SA.PrintInfo();
% 绘制原始信号
PlotOriSignal(SA, 'Title', 'Ricker 小波', 'XLabel', '时间 [s]', 'YLabel', '幅值', 'Geom', 'line');

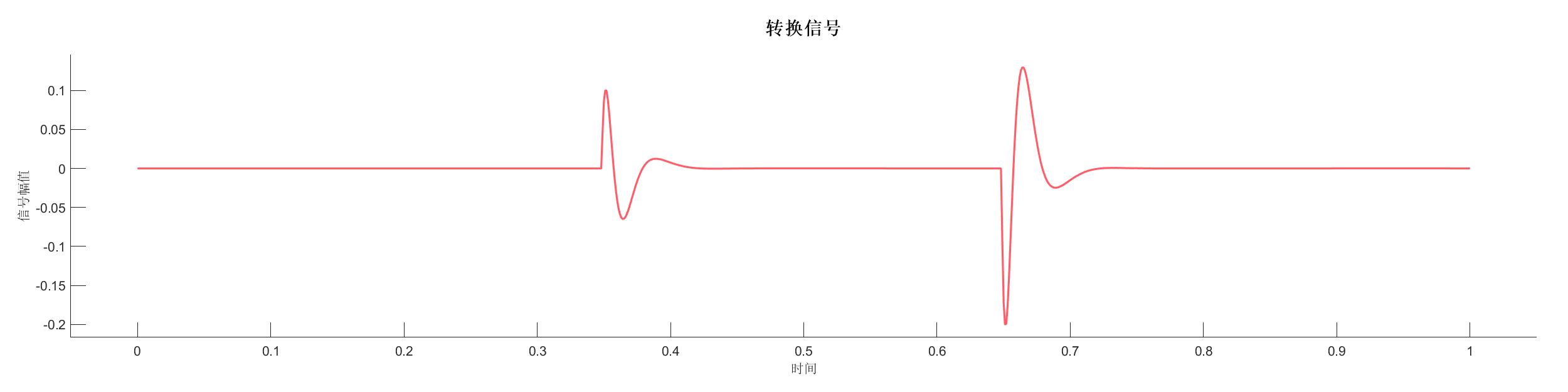

Demo4 - 最小相位和零相位小波对比
案例介绍:

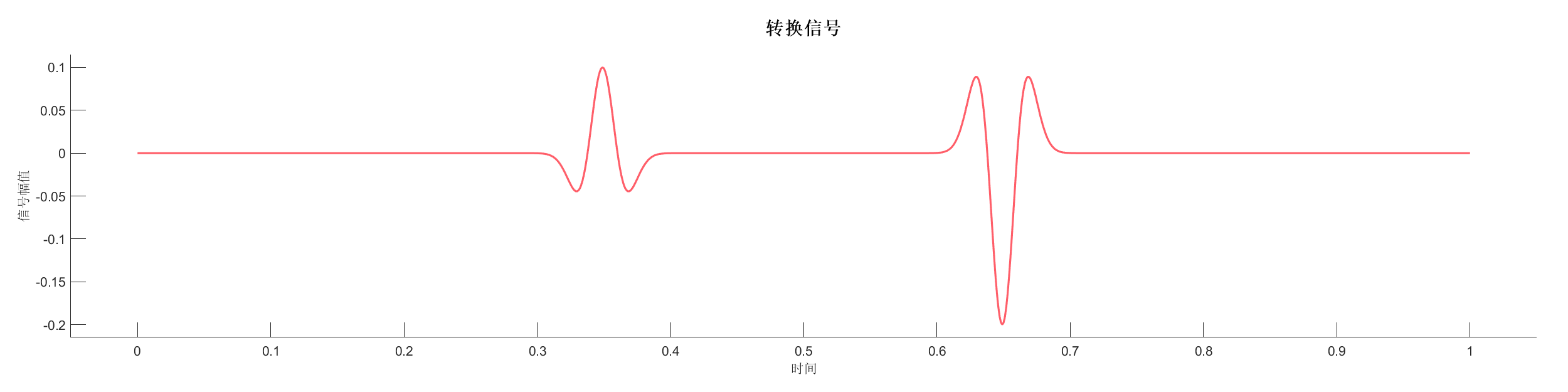

创建反射系数序列,使用不同相位类型的小波进行变换,对比最小相位和零相位小波的效果。
图表:





源代码:

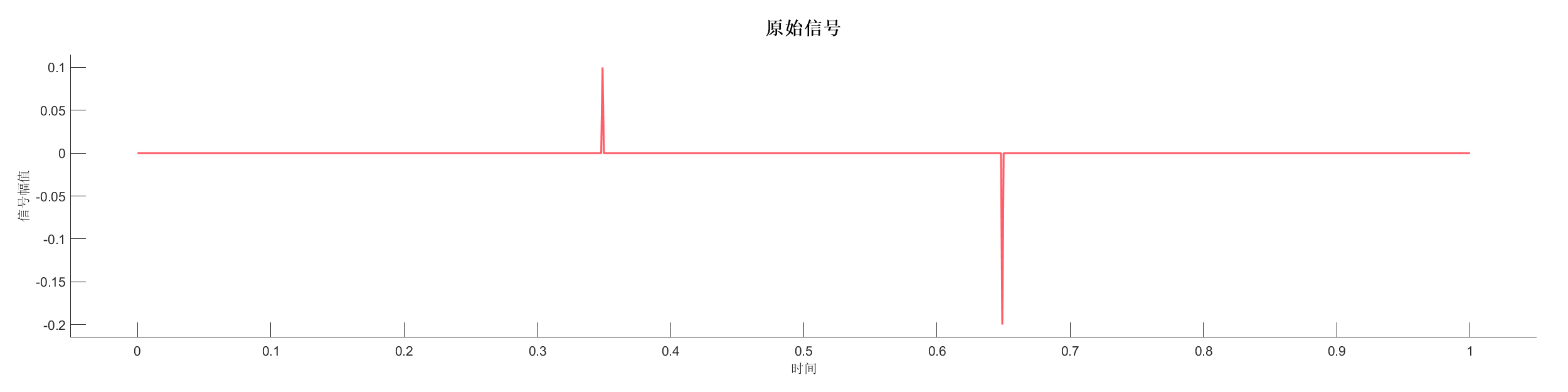

% 创建反射系数序列
r = zeros(1001, 1); % 创建长度为1001的零向量
r(350) = 0.1; % 在位置350设置正反射系数
r(650) = -0.2; % 在位置650设置负反射系数
% 时间参数
dt = 0.001; % 时间采样间隔 [s]
t = (0:1000)*dt; % 时间坐标向量 [s]
% 输入结构
inputStruct.t = t;
inputStruct.s = r;
% 参数结构
paramsStruct.Name = 'Demo4_1';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA = signal.SignalAnalysis(paramsStruct, inputStruct);
SA = SA.solve();
PlotOriSignal(SA);

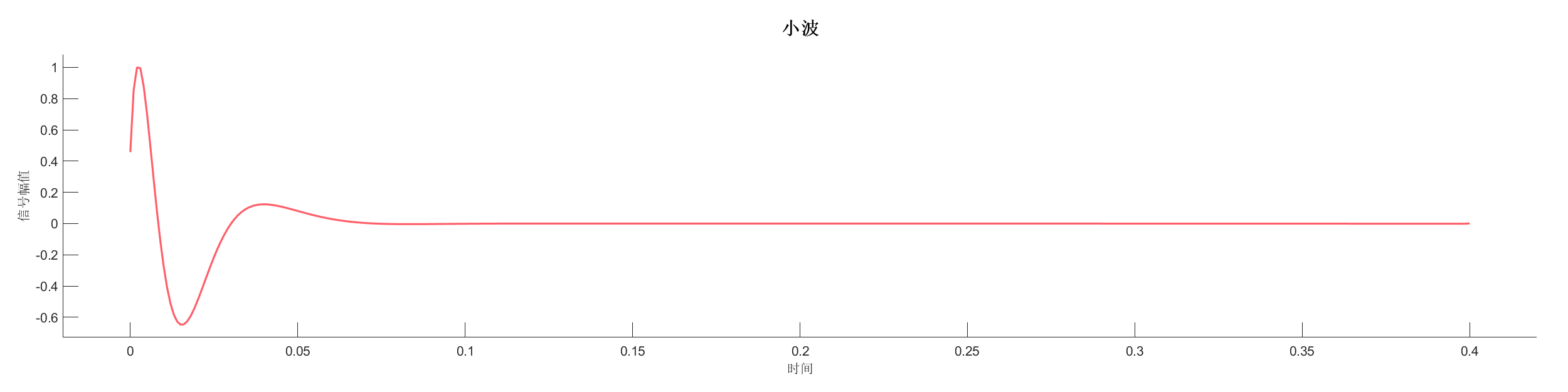

SA = WaveletTransform(SA, 'WaveType','min','tlength',0.4,'fdom',20);
PlotWavelet(SA);
PlotTransformSignal(SA);

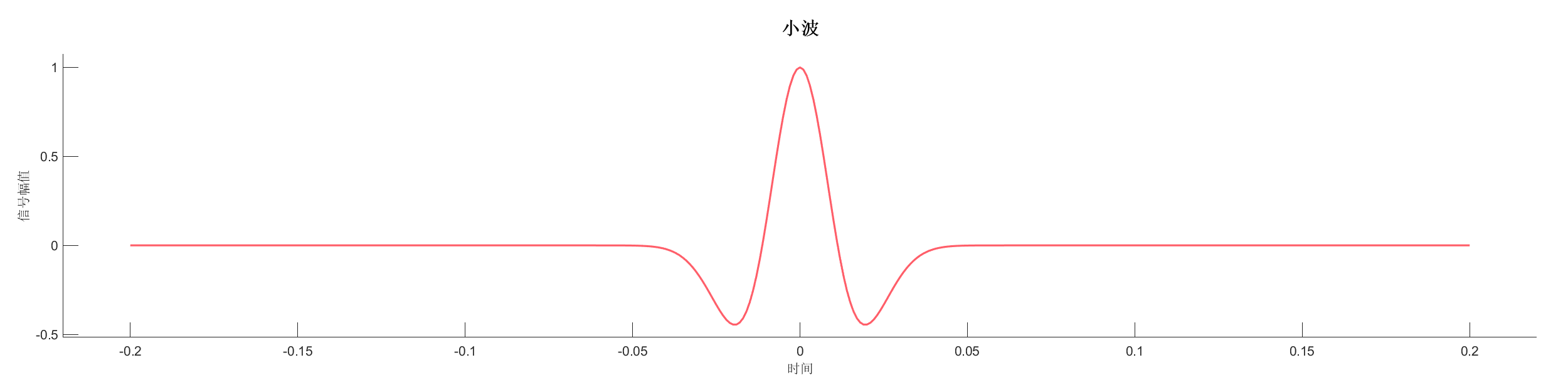

SA = WaveletTransform(SA, 'WaveType','zero','tlength',0.4,'fdom',20);
PlotWavelet(SA);
PlotTransformSignal(SA);

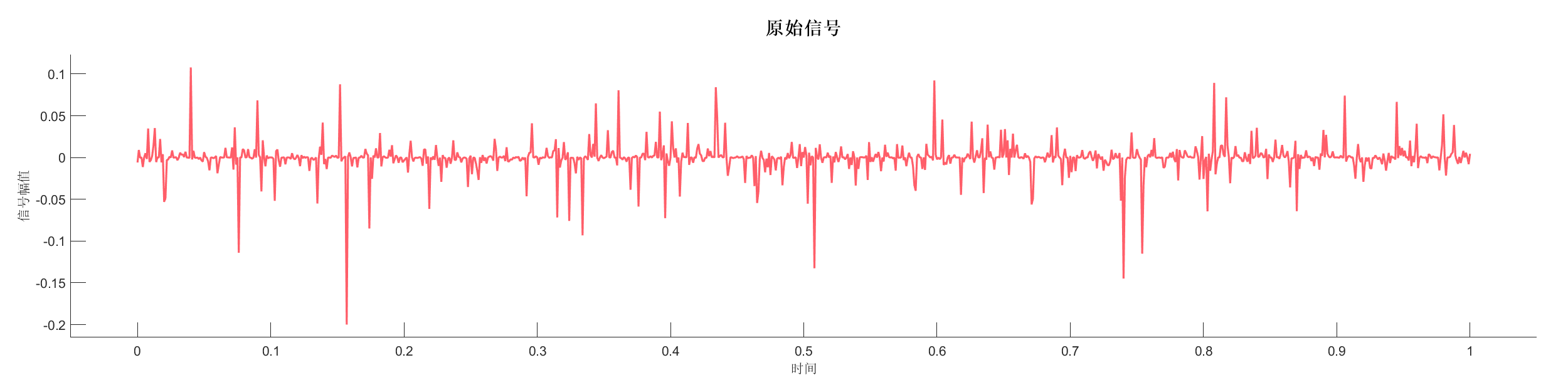

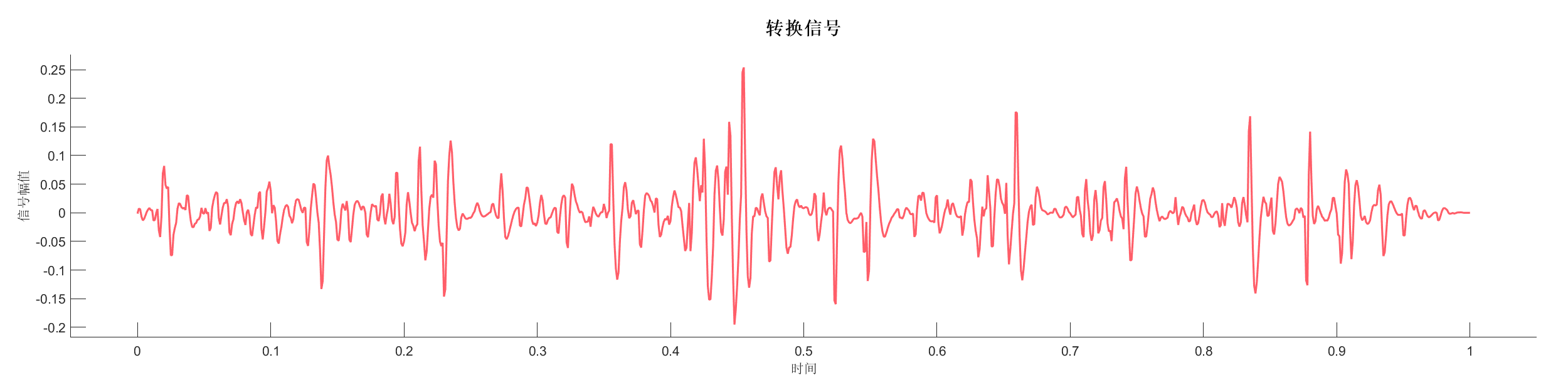

Demo5 - 添加随机噪声
案例介绍:
生成反射系数序列,使用最小相位小波变换后添加随机噪声,展示噪声对信号的影响。
图表:





源代码:

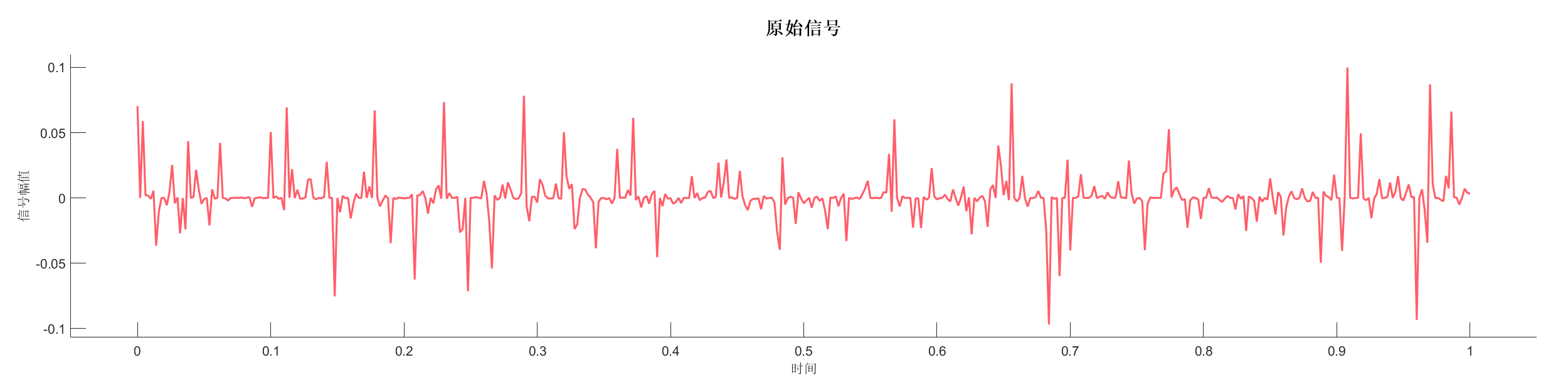

dt = .001; % time sample size
t = (0:1000)*dt; % time coordinate vector
r = reflec(1, .001, .2, 7, 1);
% 输入结构
inputStruct.t = t;
inputStruct.s = r;
% 参数结构
paramsStruct.Name = 'Demo5_1';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA = signal.SignalAnalysis(paramsStruct, inputStruct);
SA = SA.solve();
PlotOriSignal(SA);
SA = WaveletTransform(SA, 'WaveType','min','tlength',0.4,'fdom',20);
PlotWavelet(SA);
PlotTransformSignal(SA);
SA = WaveletTransform(SA, 'WaveType','zero','tlength',0.4,'fdom',20);
PlotWavelet(SA);
PlotTransformSignal(SA);

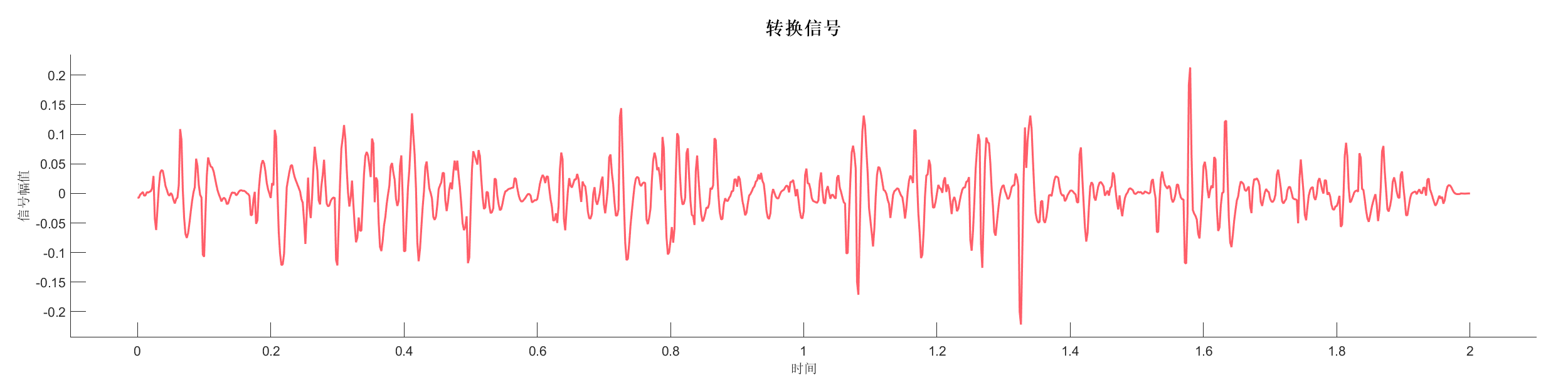

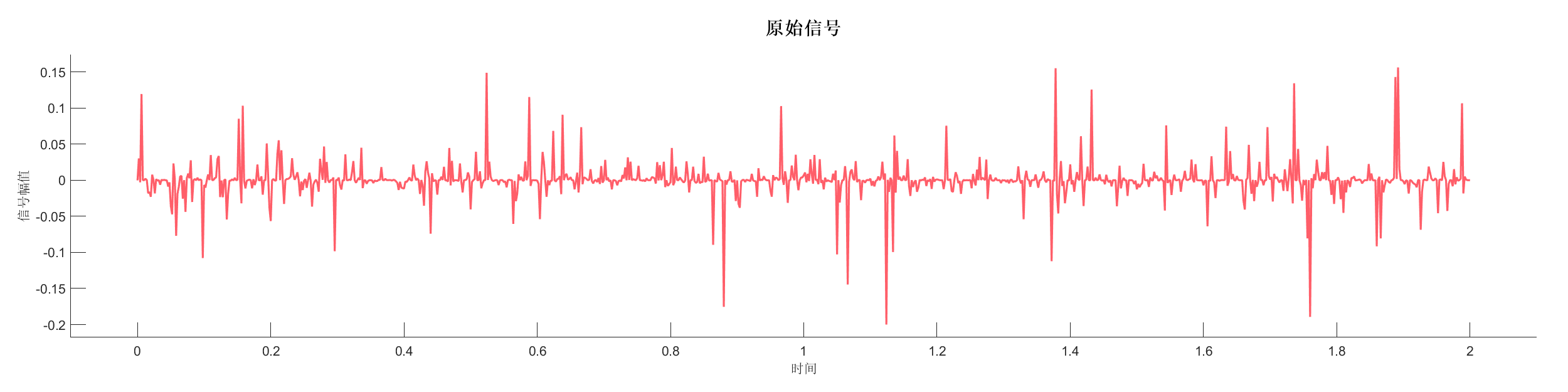

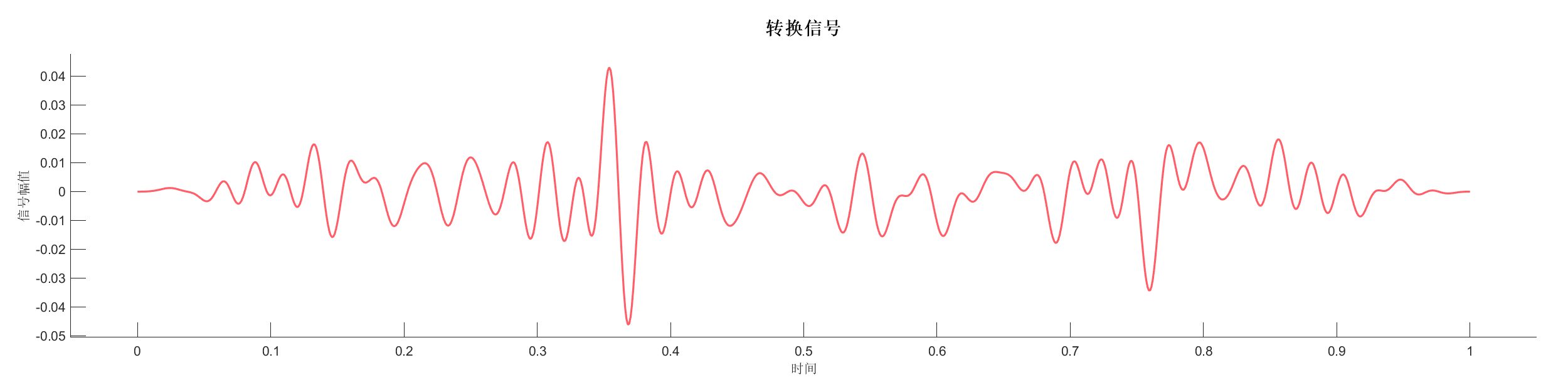

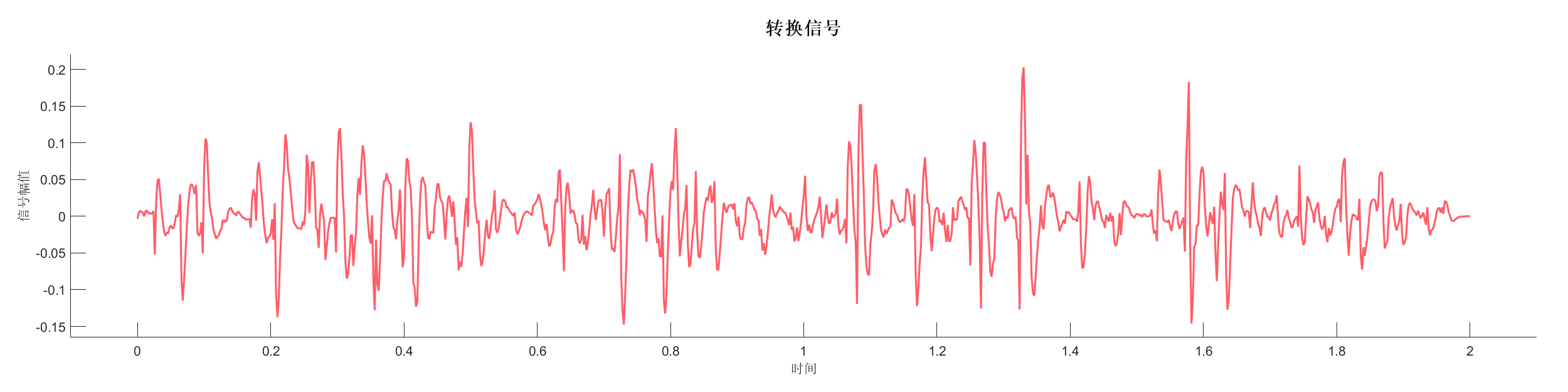

Demo6 - 相位旋转,加入噪声 (小波)
案例介绍:

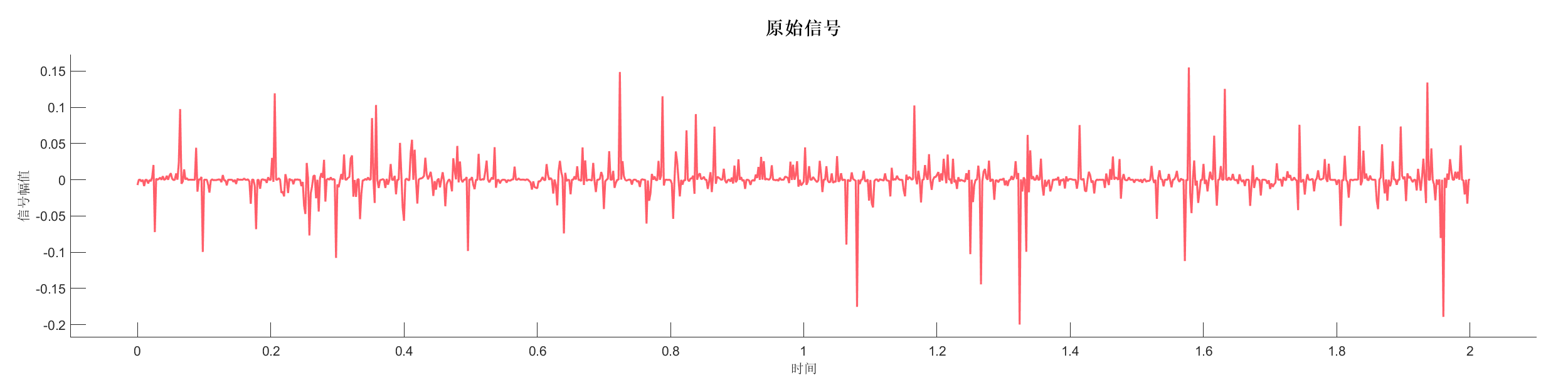

创建包含两个反射系数序列的信号,添加相位旋转和随机噪声,展示相位变化对信号的影响。
图表:







源代码:
dt = .002; tmax = 2; % 时间采样间隔 [s] 和记录长度 [s]
fdom = 30; s2n = 1; % 主频 [Hz] 和信噪比
nlag = 100; % 第二个反射系的延迟样点数
% 创建反射系数序列
[r1, t] = reflec(tmax, dt, .2, 3, 5); % 第一个反射系数序列
r2 = [zeros(nlag,1); r1(1:end-nlag)]; % r2 是 r1 延迟 nlag 个样本的结果
rtmp = reflec(2, dt, .2, 3, 9); % 用于填充 r2 前部零值的临时反射系数
r2(1:nlag) = rtmp(1:nlag); % 填充零值区域
% 输入结构
inputStruct.t = t;
inputStruct.s = r1;
% 参数结构
paramsStruct.Name = 'Demo6_1';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();
PlotOriSignal(SA1);
SA1 = WaveletTransform(SA1, 'WaveType','min','tlength',0.2,'fdom',fdom);

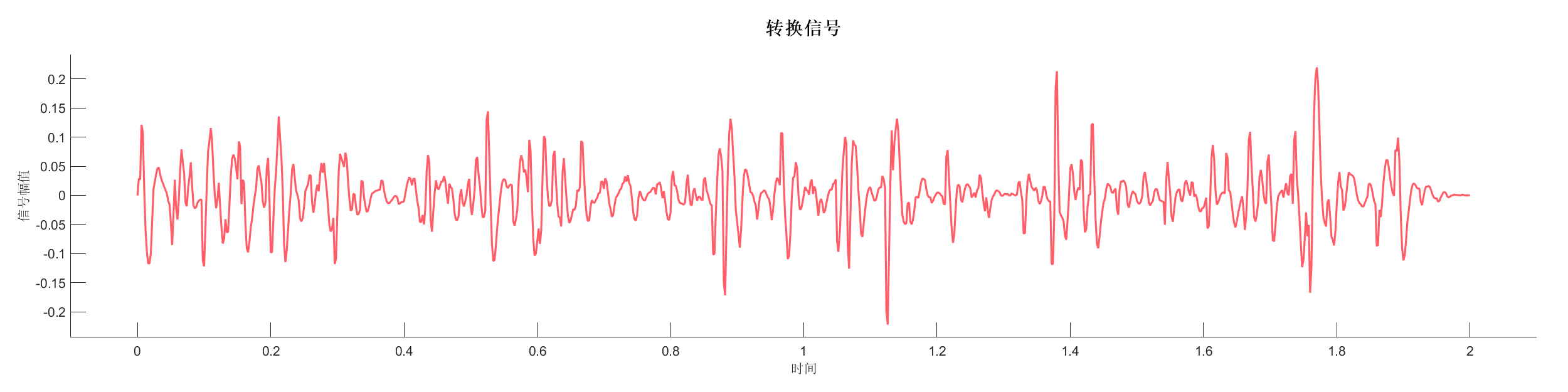

PlotTransformSignal(SA1);
inputStruct.s = r2;
paramsStruct.Name = 'Demo6_2';
SA2 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA2 = SA2.solve();
PlotOriSignal(SA2);
SA2 = WaveletTransform(SA2, 'WaveType','min','tlength',0.2,'fdom',fdom);
PlotTransformSignal(SA2);
SA2 = WaveletTransform(SA2, 'WaveType','min','tlength',0.2,'fdom',fdom,'phaserot',90);
PlotTransformSignal(SA2);

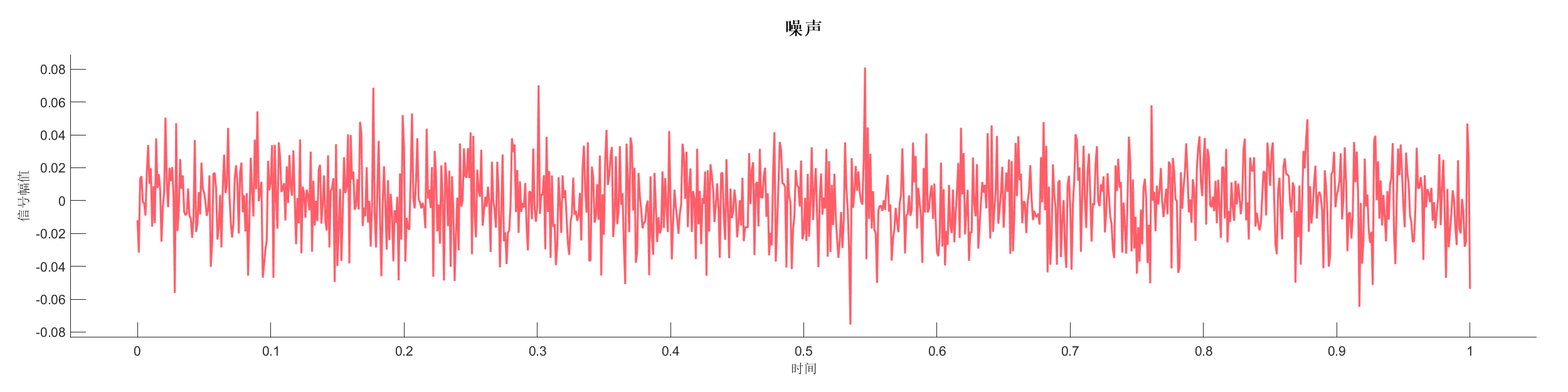

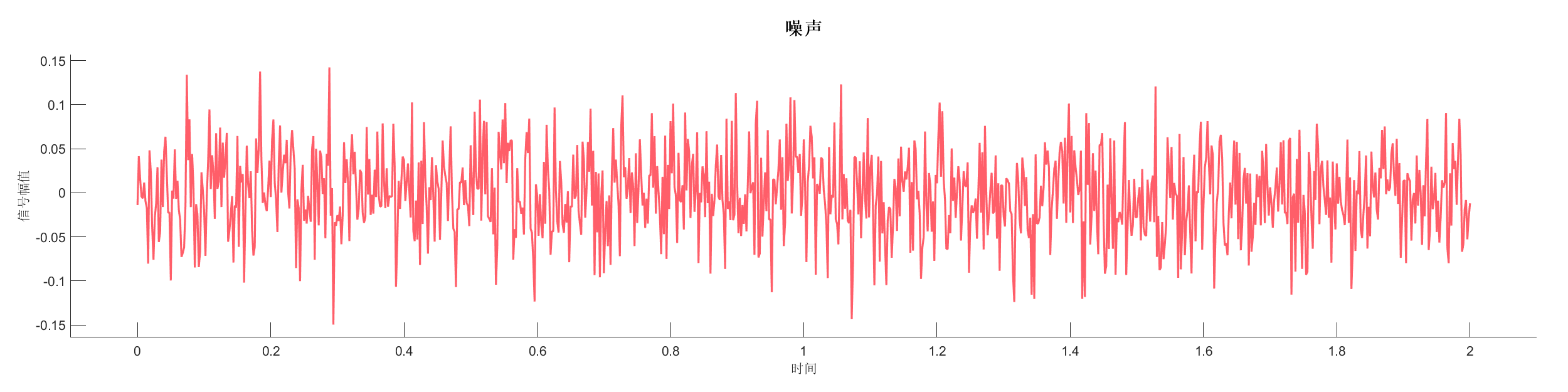

% 添加随机噪声
n1 = rnoise(SA1.output.s_Transform, s2n); % 生成与 s1 信噪比为 s2n 的噪声
SA2 = AddNoise(SA2, n1);
PlotNoise(SA2);

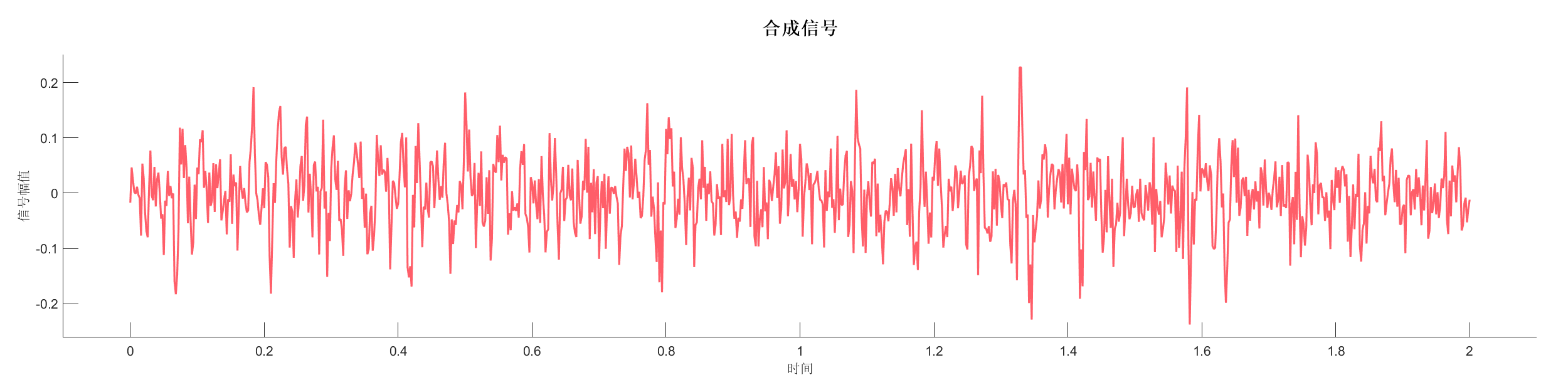

PlotSyntheticSignal(SA2);

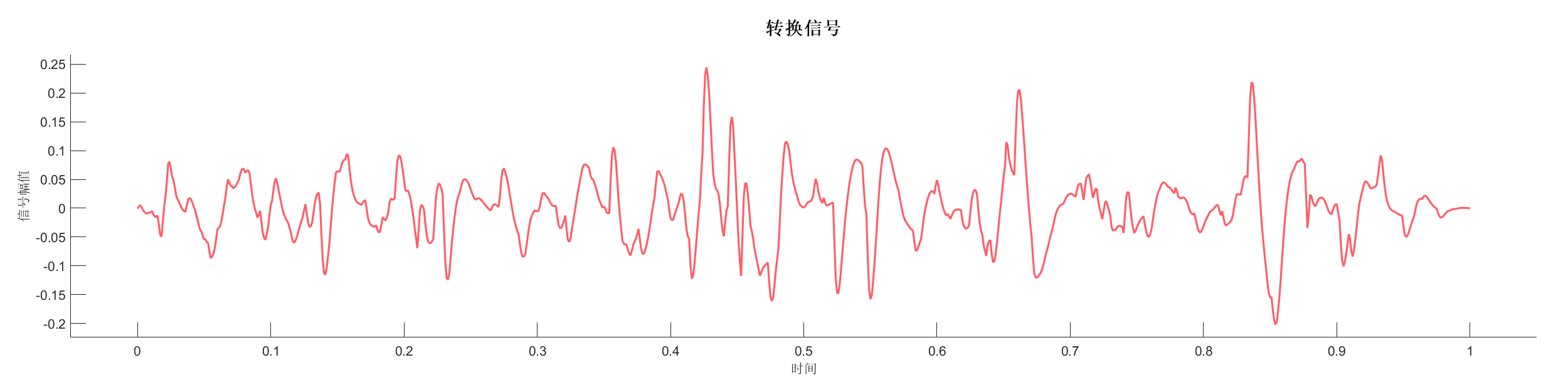

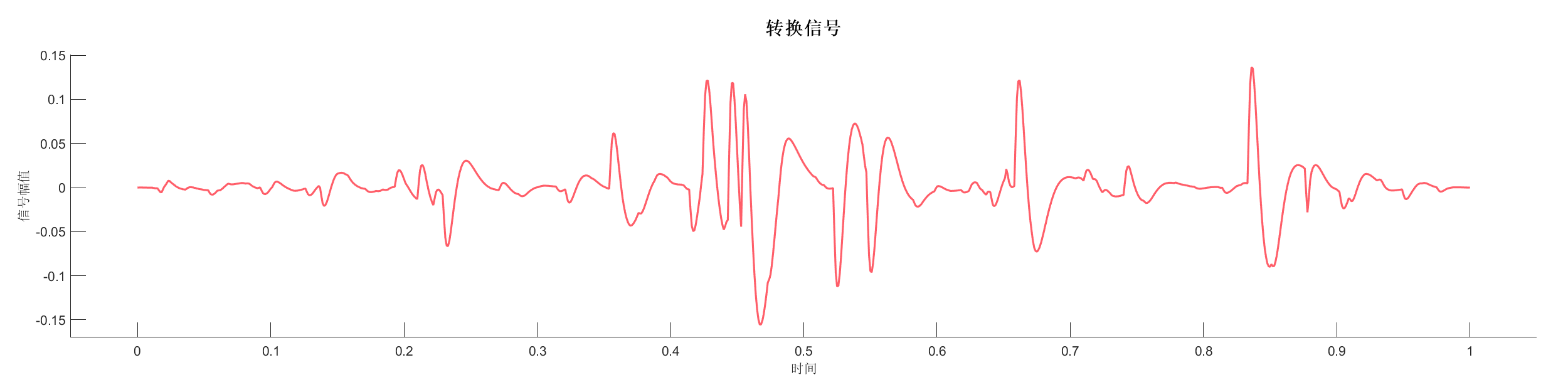

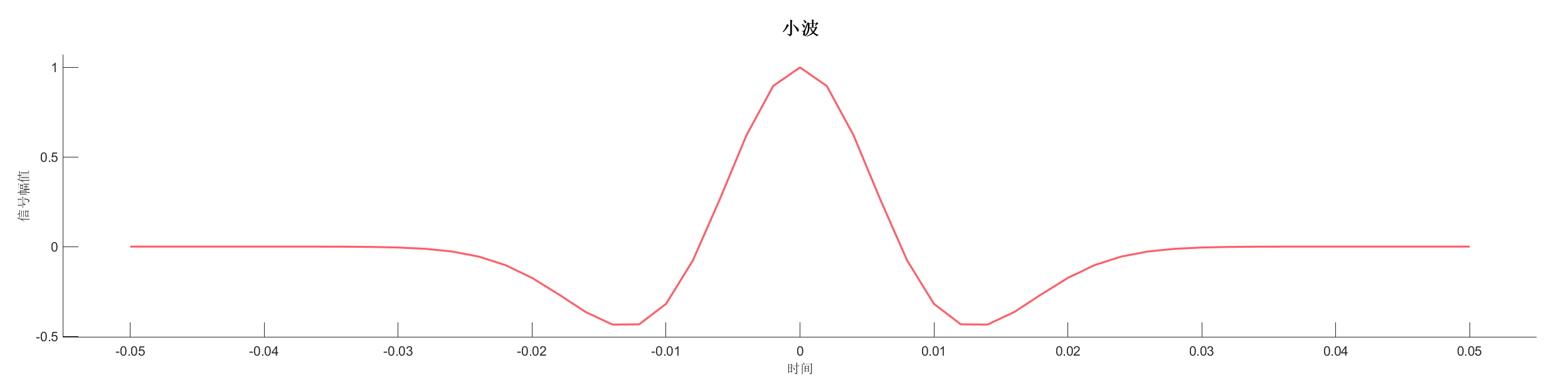

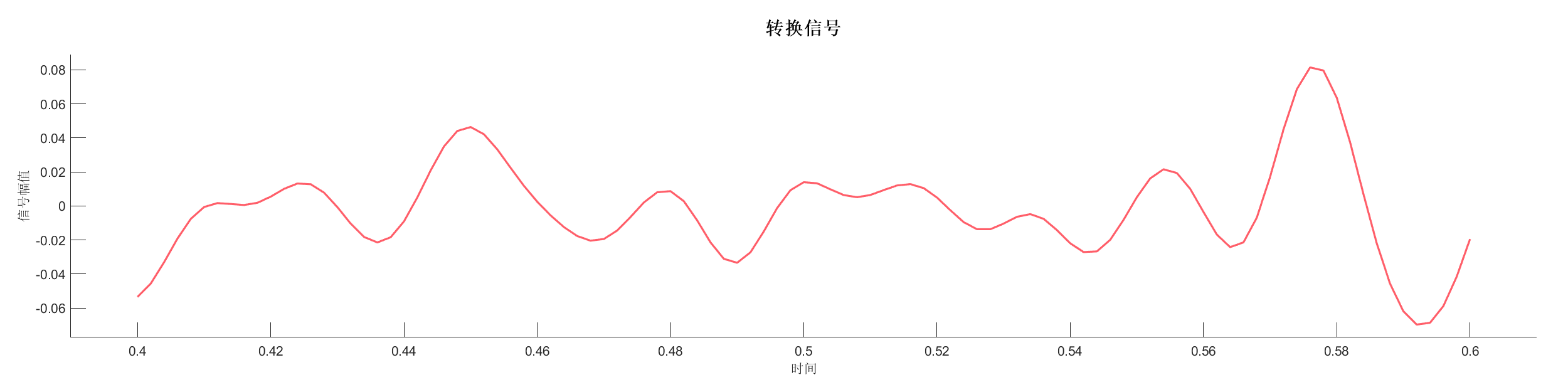

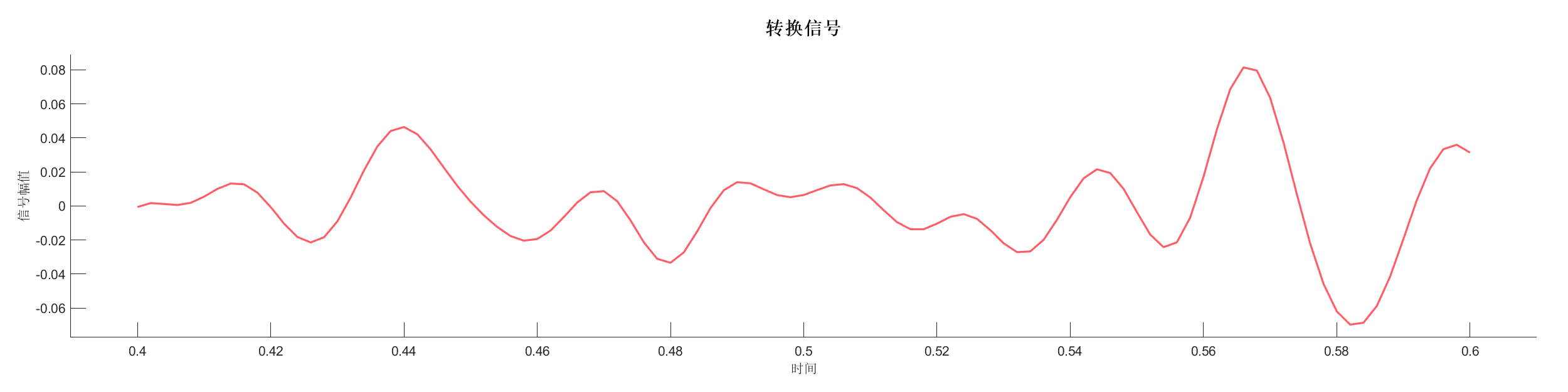

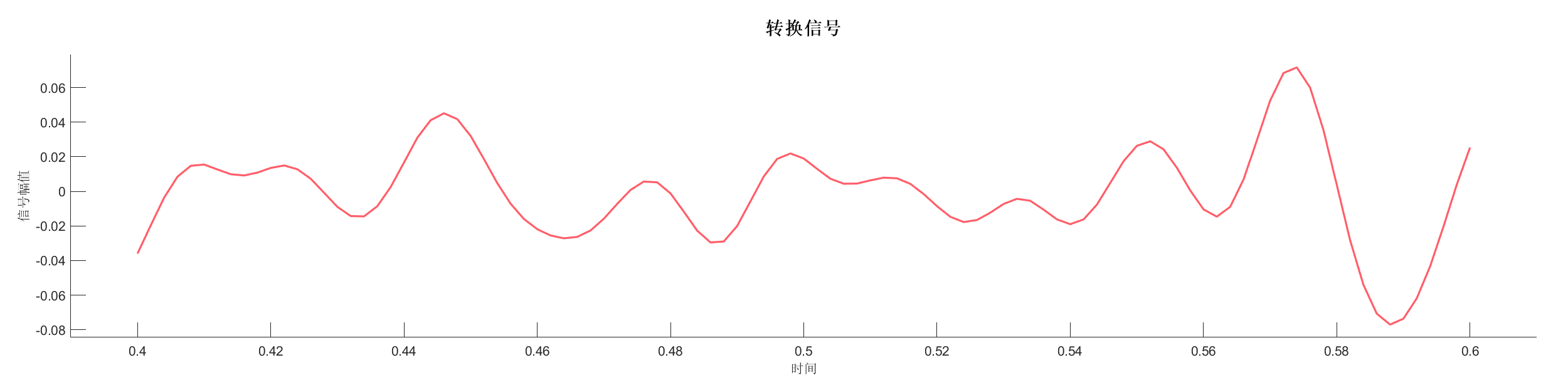

Demo7 - 时间偏移 (小波)
案例介绍:
创建反射系数序列,使用零相位小波变换并应用时间偏移,展示时间偏移对信号的影响。
图表:





源代码:
dt = .002;
tmax = 1;
tlen = .1;
t1 = .4; t2 = .6;
[r, tr] = reflec(tmax, dt, .1, 3, 4);
fdom = 30;
% 输入结构
inputStruct.t = tr;
inputStruct.s = r;
% 参数结构
paramsStruct.Name = 'Demo7_1';
paramsStruct.Range = [t1, t2];
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();
PlotOriSignal(SA1);
SA1 = WaveletTransform(SA1, 'WaveType','zero','tlength',tlen,'fdom',fdom);
PlotWavelet(SA1);
PlotTransformSignal(SA1);
SA1 = WaveletTransform(SA1, 'WaveType','zero','tlength',tlen,'fdom',fdom,'shift',0.01);
PlotTransformSignal(SA1);
SA1 = WaveletTransform(SA1, 'WaveType','zero','tlength',tlen,'fdom',fdom,'shift',0.01,'phaserot',45);
PlotTransformSignal(SA1);

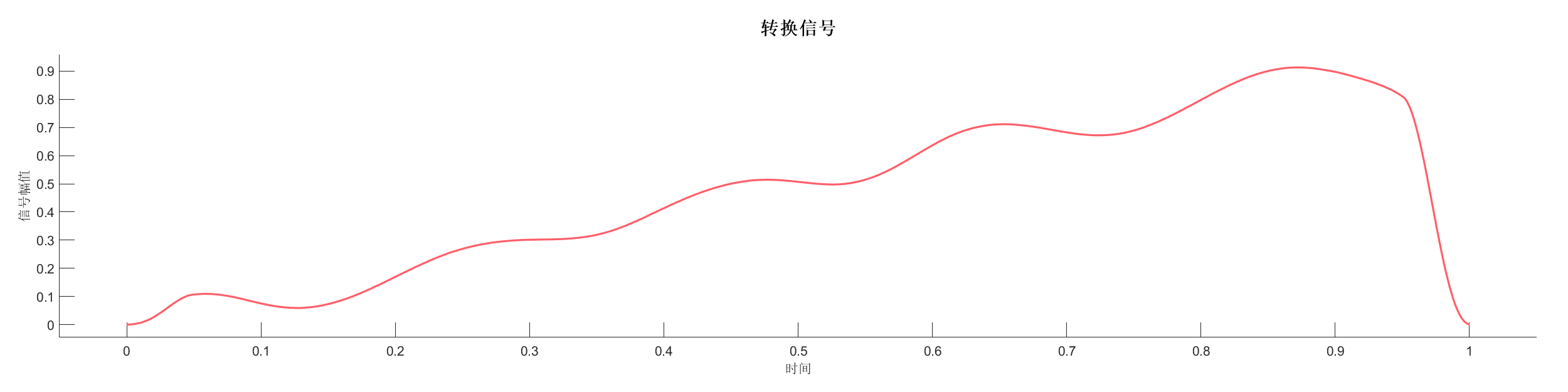

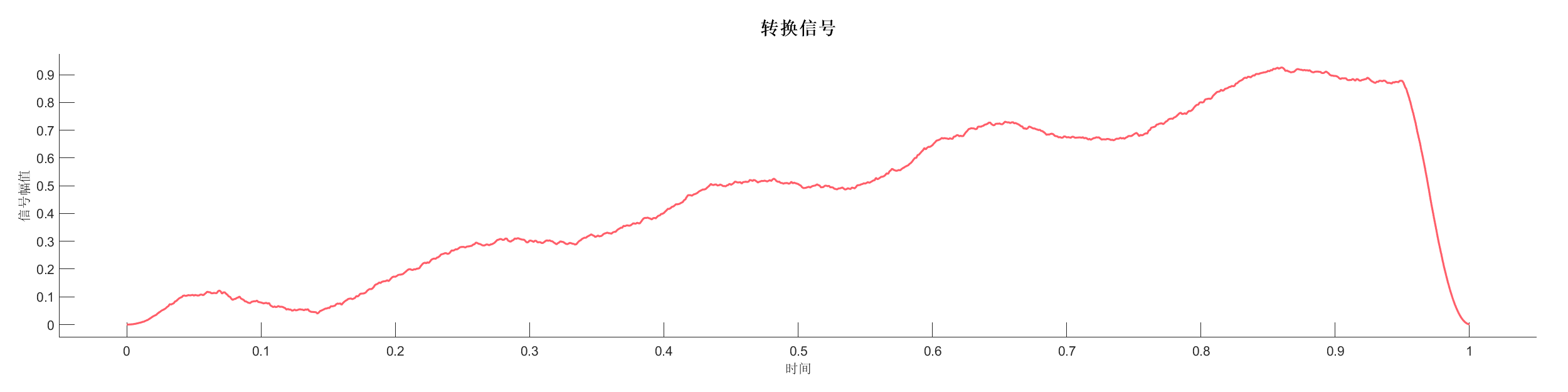

Demo8 - 信号平滑 (小波)
案例介绍:

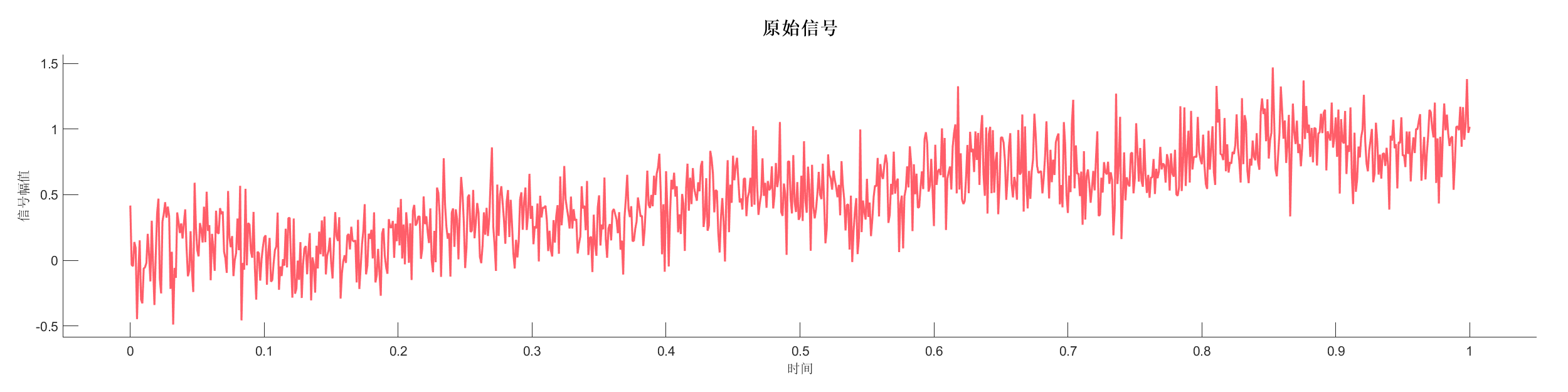

创建包含低频正弦波和线性趋势的信号,添加随机噪声后使用不同方法进行平滑处理。
图表:




源代码:
% 基本参数设置
dt = .001; % 时间采样间隔 [s]
tmax = 1; % 信号总时长 [s]
t = 0:dt:tmax; % 时间向量
% 创建测试信号
f1 = 5; % 正弦波频率 [Hz]
a1 = .1; a2 = 1; % 振幅系数
s = a1*sin(2*pi*f1*t) + a2*t; % 合成信号:低频正弦波 + 线性趋势
% 添加随机噪声
n = .2*randn(size(t)); % 生成高斯白噪声(标准差为0.2)
sn = s + n; % 含噪信号 = 原始信号 + 噪声
% 输入结构
inputStruct.t = t;
inputStruct.s = sn;
% 参数结构
paramsStruct.Name = 'Demo8_1';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();
PlotOriSignal(SA1);
SA1 = SignalSmooth(SA1, 'window','box','tsmo',0.1);
PlotTransformSignal(SA1);
SA1 = SignalSmooth(SA1, 'window','tri','tsmo',0.1);
PlotTransformSignal(SA1);
SA1 = SignalSmooth(SA1, 'window','gauss','tsmo',0.1);
PlotTransformSignal(SA1);
Demo9 - 高斯低通滤波
案例介绍:
生成合成地震记录,使用高斯低通滤波和频域滤波去除噪声,对比不同滤波方法的效果。
图表:






源代码:
% 基本参数设置
dt = .001; % 时间采样间隔 [s]
tmax = 1.0; % 反射系数序列长度 [s]
fdom = 30; % 小波主频 [Hz]
tlen = .2; % 小波长度 [s]
s2n = .5; % 信噪比(信号与噪声的能量比)
% 创建合成地震记录
[r, t] = reflec(tmax, dt, .1, 5, 3); % 生成反射系数序列 r 和时间坐标 t
% 输入结构
inputStruct.t = t;
inputStruct.s = r;
% 参数结构
paramsStruct.Name = 'Temp';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA = signal.SignalAnalysis(paramsStruct, inputStruct);
SA = SA.solve();
PlotOriSignal(SA);
SA = WaveletTransform(SA, 'WaveType','min','tlength',tlen,'fdom',fdom);
% 添加随机噪声
n1 = rnoise(SA.output.s_Transform, s2n); % 生成与 s1 信噪比为 s2n 的噪声
SA = AddNoise(SA, n1);
PlotNoise(SA);
PlotSyntheticSignal(SA);
% 输入结构
inputStruct.t = t;
inputStruct.s = SA.output.s_Synthesis;
% 参数结构
paramsStruct.Name = 'Demo9_1';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();
PlotOriSignal(SA1);
SA1 = SignalSmooth(SA1, 'window','box','tsmo',0.01);
PlotTransformSignal(SA1);
% 使用频域低通滤波进行对比
SA1 = SignalSmooth(SA1, 'method','bandpass','fmin',0,'fmax',[45 5]);
PlotTransformSignal(SA1);

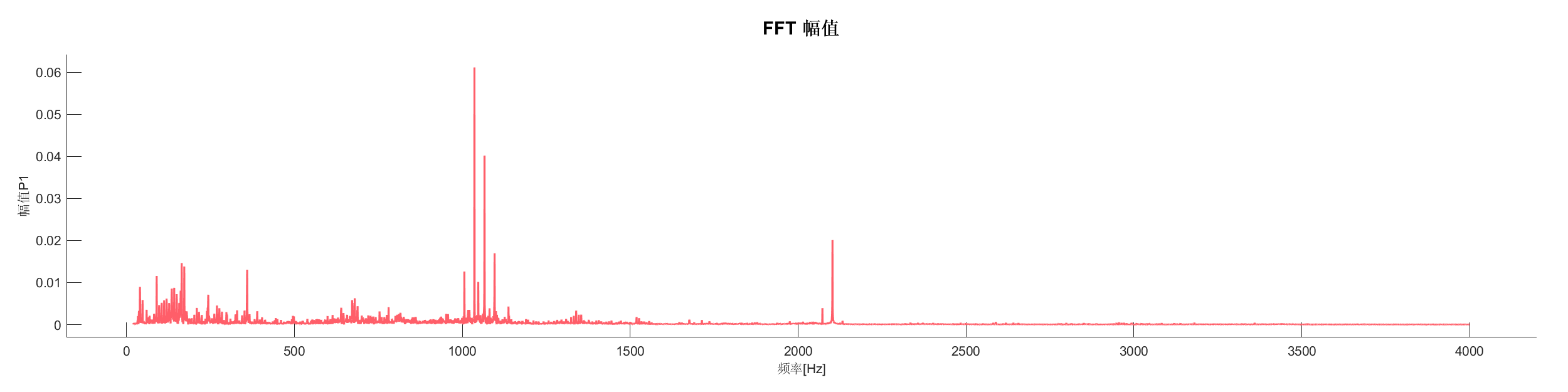

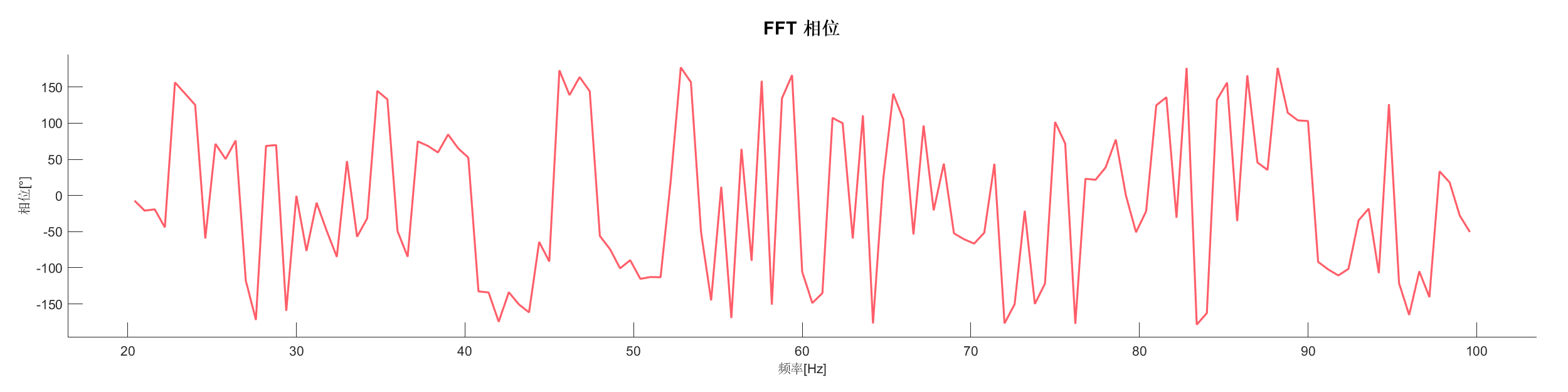

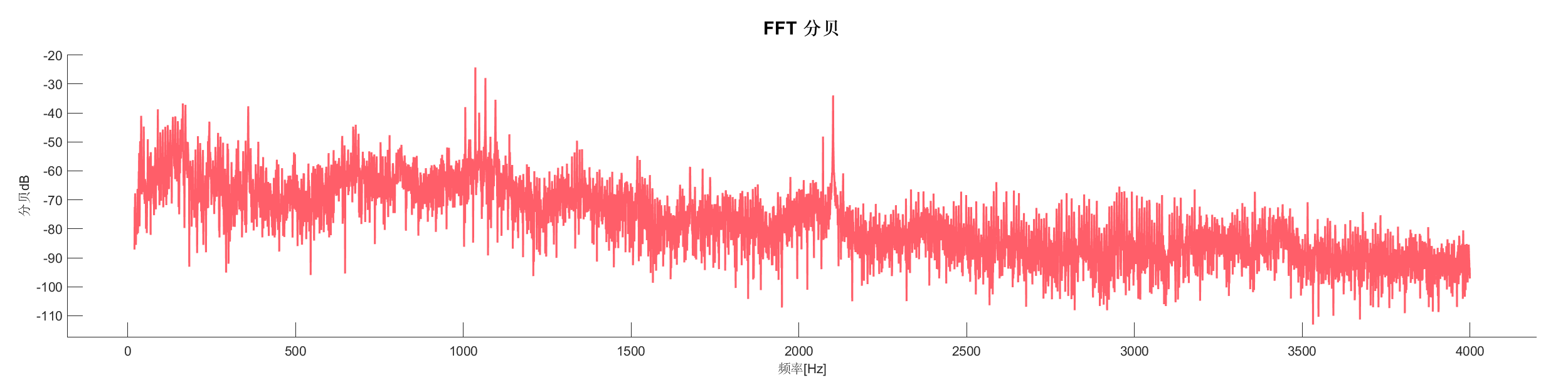

Demo10 - 快速傅里叶变换 (FFT)
案例介绍:

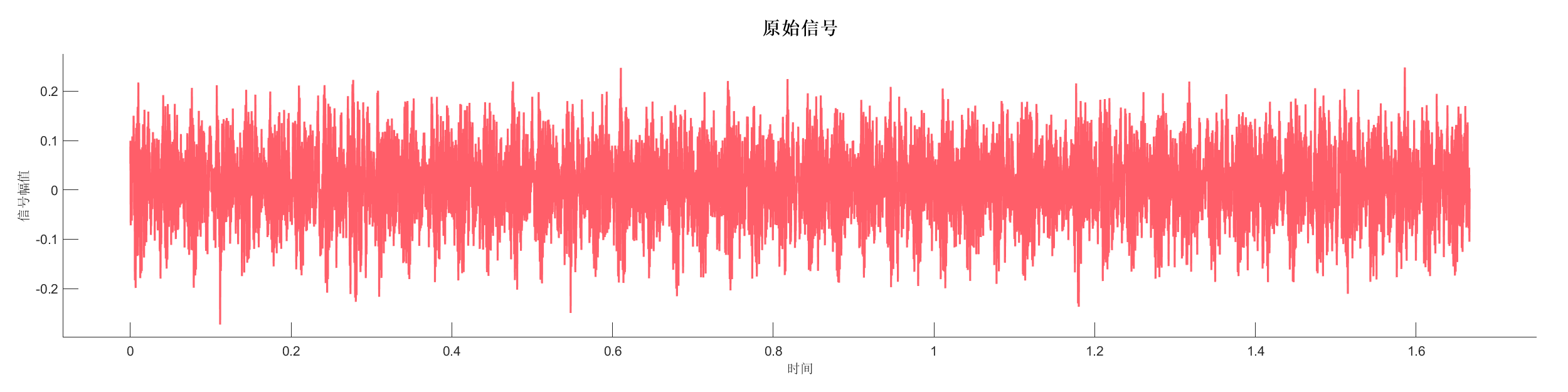

加载实测信号数据,进行快速傅里叶变换分析,展示信号的频域特性。
图表:




源代码:
data = load('97.mat');
Start = 1;
DataNum = 20000;
x = data.X097_DE_time(Start:Start+DataNum,:)';
Fs = 12000;
dt = 1/Fs; % 时间采样间隔 [s]
t = (0:DataNum)*dt; % time coordinate vector
% 输入结构
inputStruct.t = t;
inputStruct.s = x;
% 参数结构
paramsStruct.Name = 'Demo10_1';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();
PlotOriSignal(SA1);
SA1 = FFT(SA1);
PlotFFT(SA1,'Freq',[20,4000]);
PlotdB(SA1,'Freq',[20,4000]);
PlotPhase(SA1,'Freq',[20,100]);

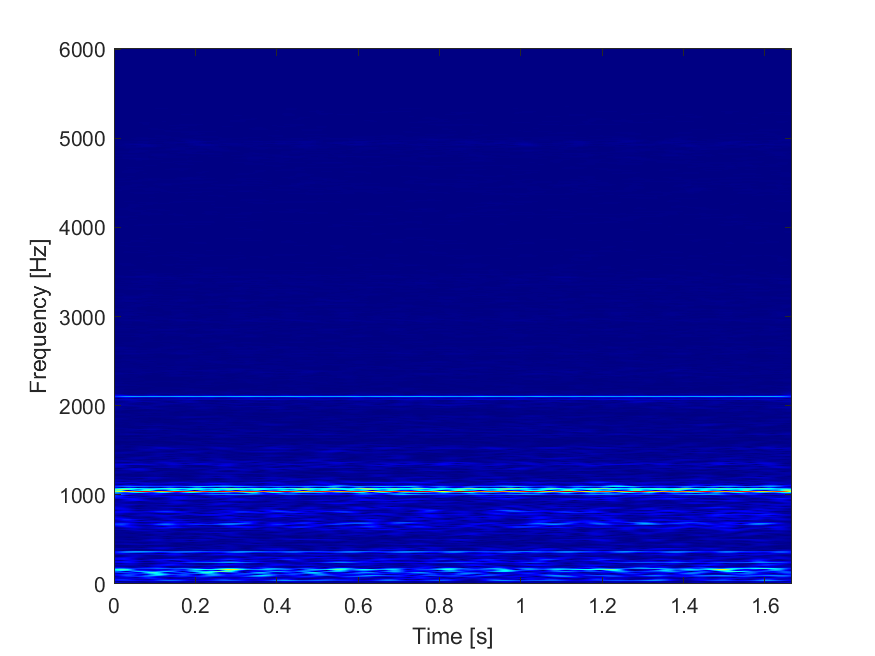

Demo11 - 同步挤压变换 (SST)
案例介绍:
使用同步挤压变换 (SST) 对实测信号进行时频分析,提高时频分辨率。
图表:


源代码:
data = load('97.mat');
Start = 1;
DataNum = 20000;
x = data.X097_DE_time(Start:Start+DataNum,:)';
Fs = 12000;
dt = 1/Fs; % 时间采样间隔 [s]
t = (0:DataNum)*dt; % time coordinate vector
% 输入结构
inputStruct.t = t;
inputStruct.s = x;
% 参数结构
paramsStruct.Name = 'Demo11_1';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();
PlotOriSignal(SA1);
SA1 = SST(SA1,'hlength',2000);
PlotSST(SA1);

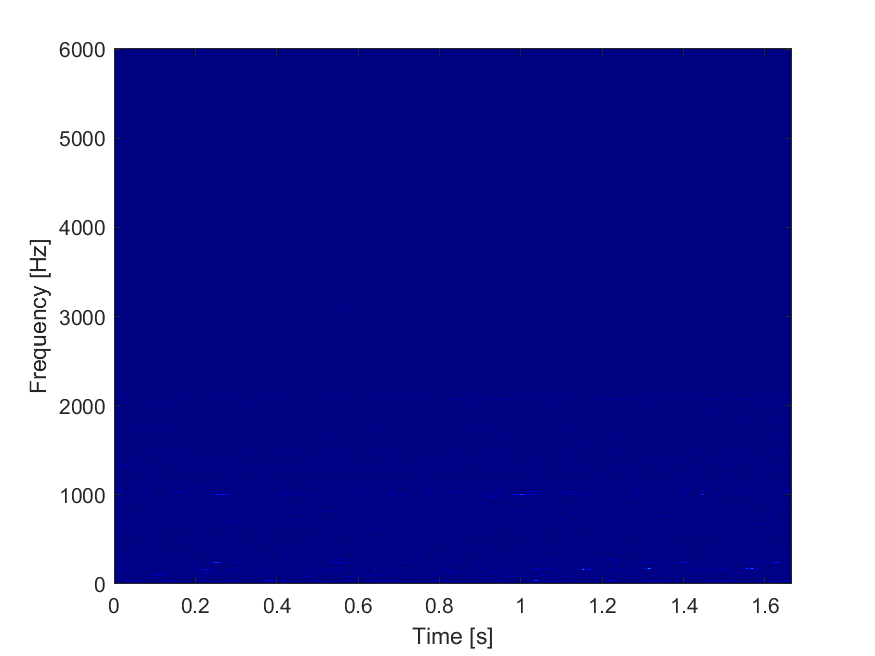

Demo12 - 瞬态提取变换 (TET)
案例介绍:
使用瞬态提取变换 (TET) 对实测信号进行瞬态特征提取,展示非平稳信号的时频特性。
图表:


源代码:
data = load('97.mat');
Start = 1;
DataNum = 20000;
x = data.X097_DE_time(Start:Start+DataNum,:)';
Fs = 12000;
dt = 1/Fs; % 时间采样间隔 [s]
t = (0:DataNum)*dt; % time coordinate vector
% 输入结构
inputStruct.t = t;
inputStruct.s = x;
% 参数结构
paramsStruct.Name = 'Demo11_1';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();
PlotOriSignal(SA1);
SA1 = TET(SA1,'hlength',2000);
PlotTET(SA1);
Demo13 - 小波变换 (WT)
案例介绍:
使用连续小波变换 (WT) 对实测信号进行多尺度时频分析。
图表:


源代码:
data = load('97.mat');
Start = 1;
DataNum = 20000;
x = data.X097_DE_time(Start:Start+DataNum,:)';
Fs = 12000;
dt = 1/Fs; % 时间采样间隔 [s]
t = (0:DataNum)*dt; % time coordinate vector
% 输入结构
inputStruct.t = t;
inputStruct.s = x;
% 参数结构
paramsStruct.Name = 'Demo13';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();
PlotOriSignal(SA1);
SA1 = WT(SA1,'hlength',2000);
PlotWT(SA1);

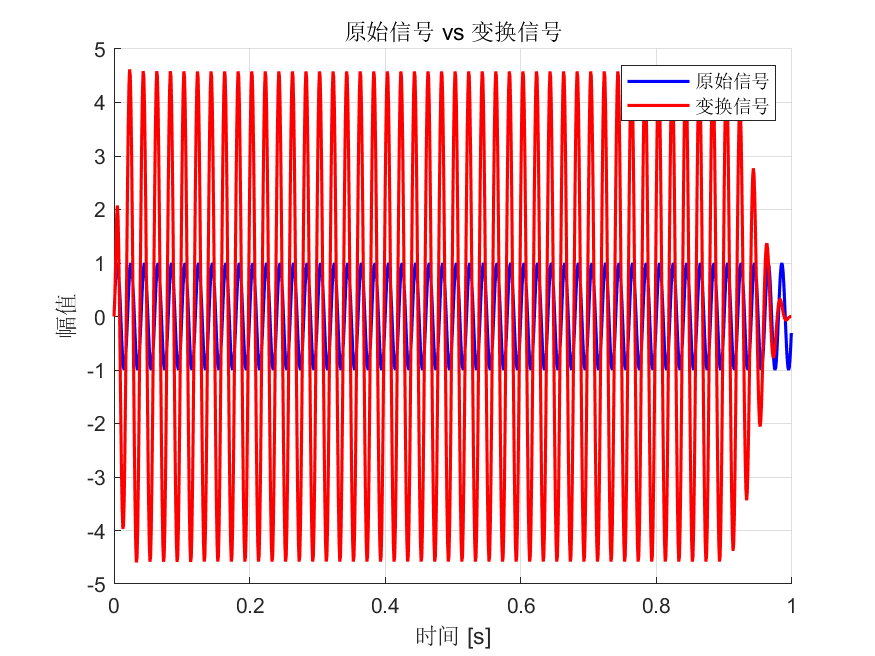

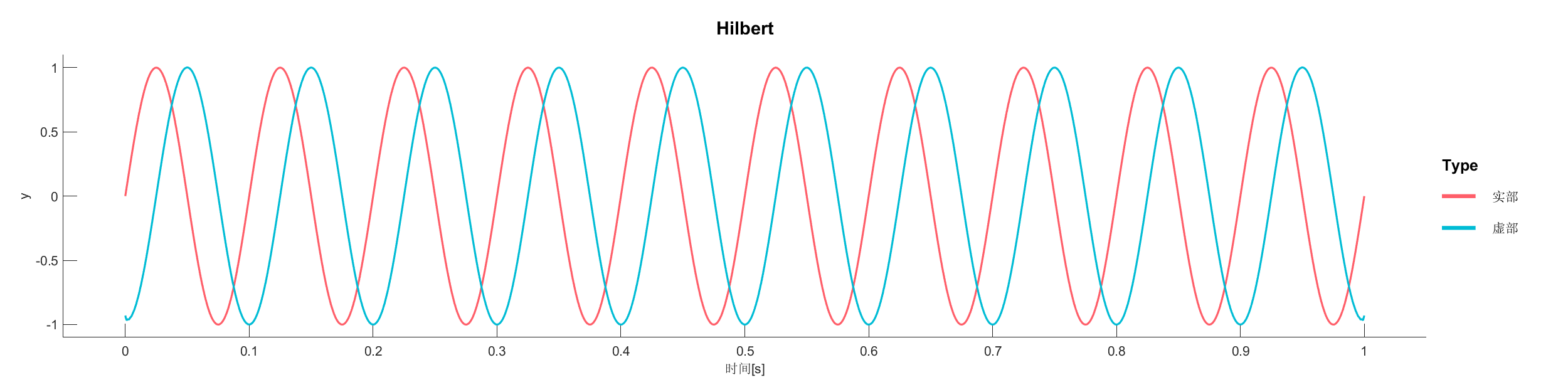

Demo14 - 希尔伯特变换
案例介绍:
使用希尔伯特变换对正弦波信号进行解析信号分析,计算瞬时相位和幅值。
图表:


源代码:
t = 0:.001:1; % make a time axis
f = 10; % we will make a 10 Hz signal
s = sin(2*pi*f*t); % 10 Hz sine wave
% 输入结构
inputStruct.t = t;
inputStruct.s = s;
% 参数结构
paramsStruct.Name = 'Demo14';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();
PlotOriSignal(SA1);
SA1 = Hilbert(SA1);
PlotHilbert(SA1);
Demo15 - 信号包络
案例介绍:
使用希尔伯特变换提取信号包络,分析信号的包络特性。
图表:




源代码:
[r, t] = reflec(1, .001); % make a reflectivity
% 输入结构
inputStruct.t = t;
inputStruct.s = r;
% 参数结构
paramsStruct.Name = 'Demo15';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();

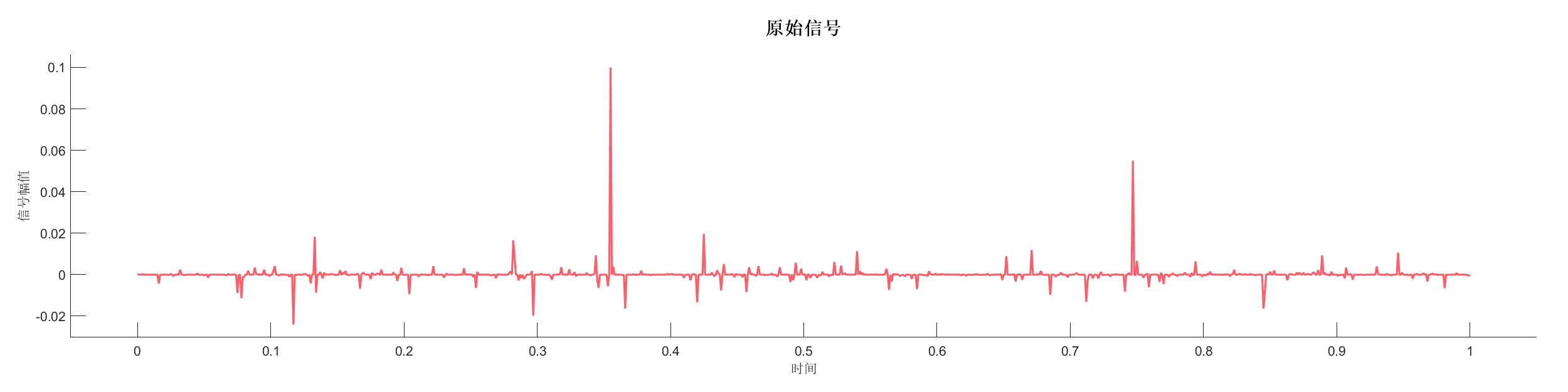

PlotOriSignal(SA1);
SA1 = WaveletTransform(SA1);
PlotWavelet(SA1);

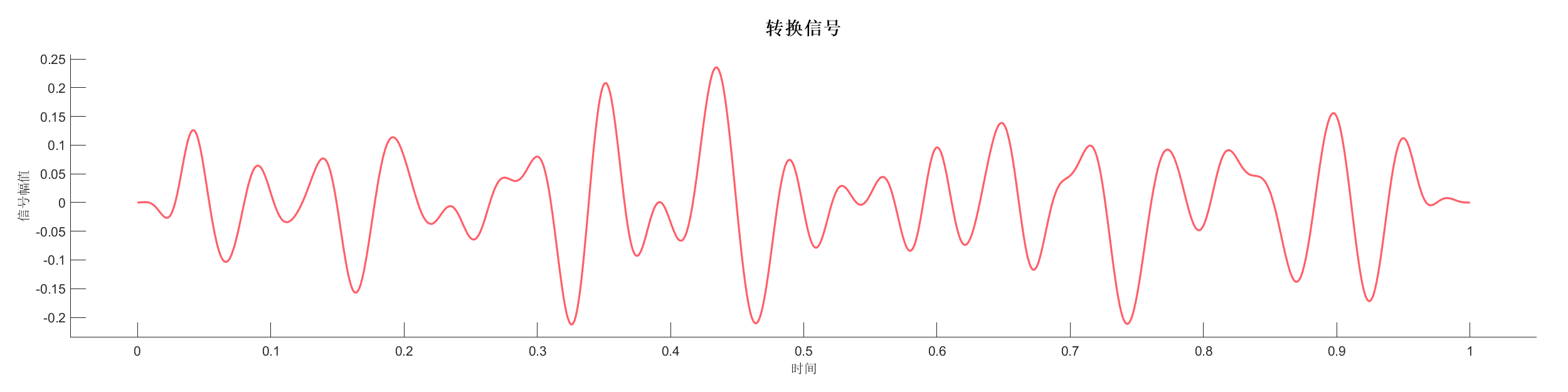

PlotTransformSignal(SA1);

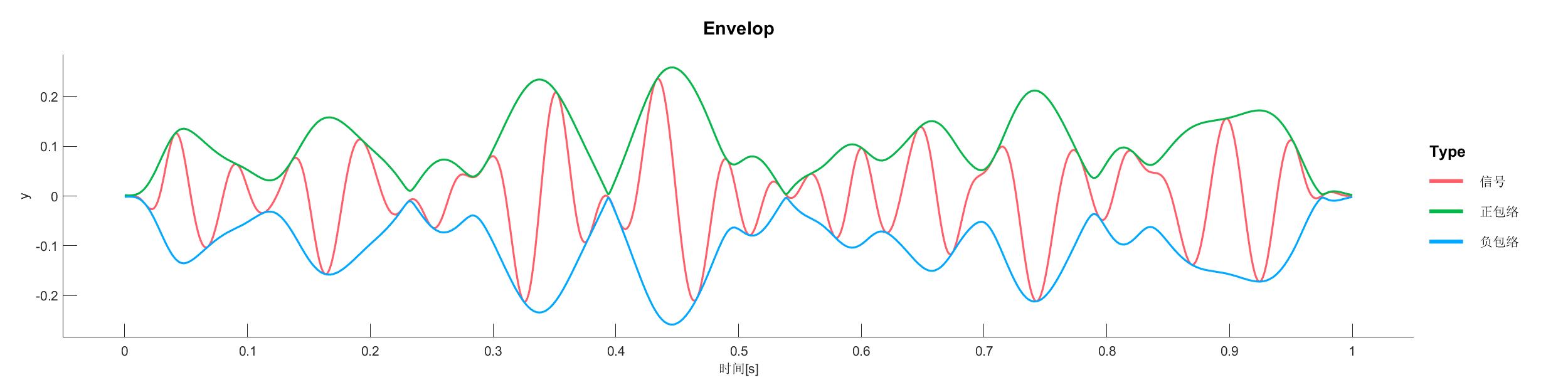

SA1 = Envelop(SA1,'Type',1);
PlotEnvelop(SA1,'Type',1);

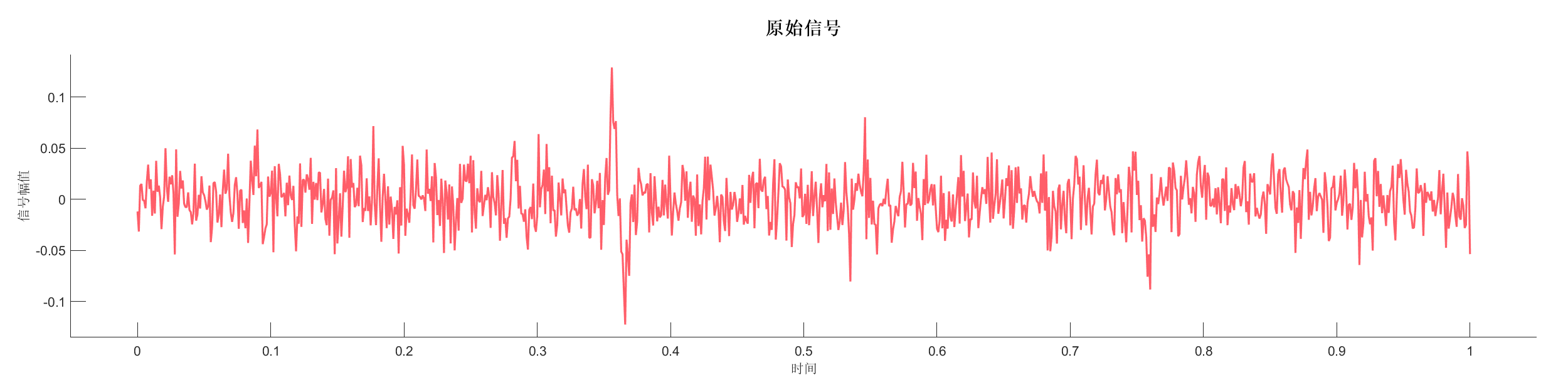

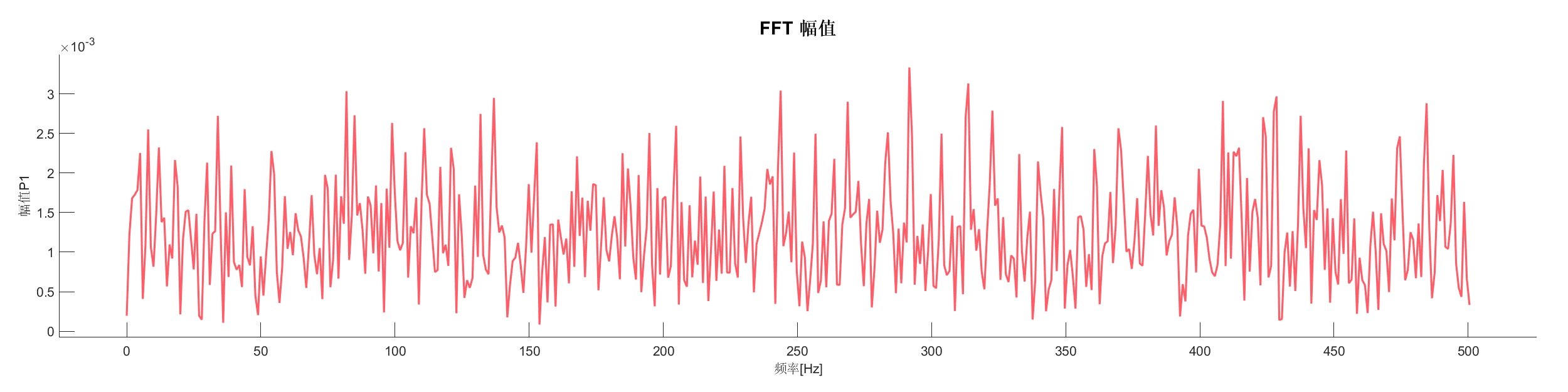

Demo16 - 识别主频率
案例介绍:
使用不同的主频识别方法分析信号的主频成分,展示不同方法的差异。
图表:







源代码:
% 参数设置
f1 = 20; % 第一个子波的中心频率 (Hz)
f2 = 60; % 第二个子波的中心频率 (Hz)
[r, t] = reflec(1, .001); % make a reflectivity
% 输入结构
inputStruct.t = t';
inputStruct.s = r';
% 参数结构
paramsStruct.Name = 'Demo16';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();

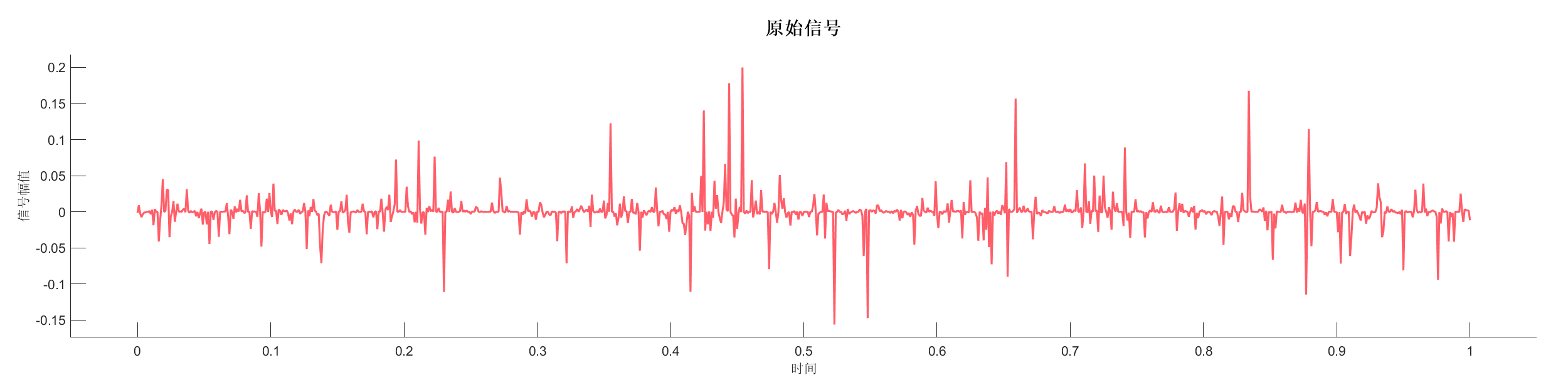

PlotOriSignal(SA1);
SA1 = WaveletTransform(SA1,'WaveType','min','fdom',f1);

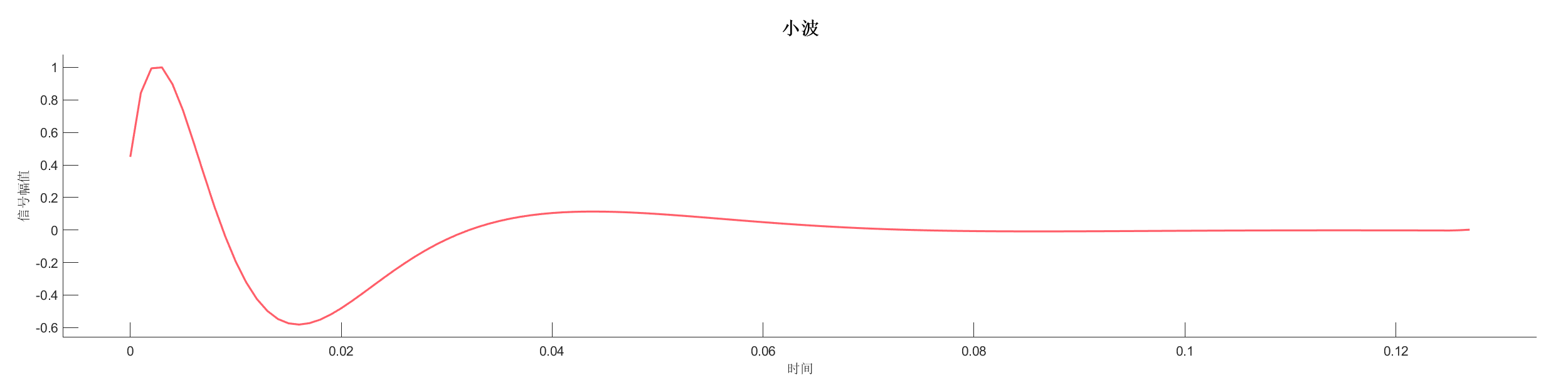

PlotWavelet(SA1);
PlotTransformSignal(SA1);
SA1 = FreqDom(SA1,'Type',1,'p',2);
SA1 = FFT(SA1,'Type',0);
PlotFFT(SA1,'Type',0);
SA1 = WaveletTransform(SA1,'WaveType','min','fdom',f2);
PlotWavelet(SA1);
PlotTransformSignal(SA1);
SA1 = FreqDom(SA1,'Type',1,'p',2);
SA1 = FreqDom(SA1,'Type',1,'p',2);
SA1 = FFT(SA1,'Type',1);
PlotFFT(SA1,'Type',1);

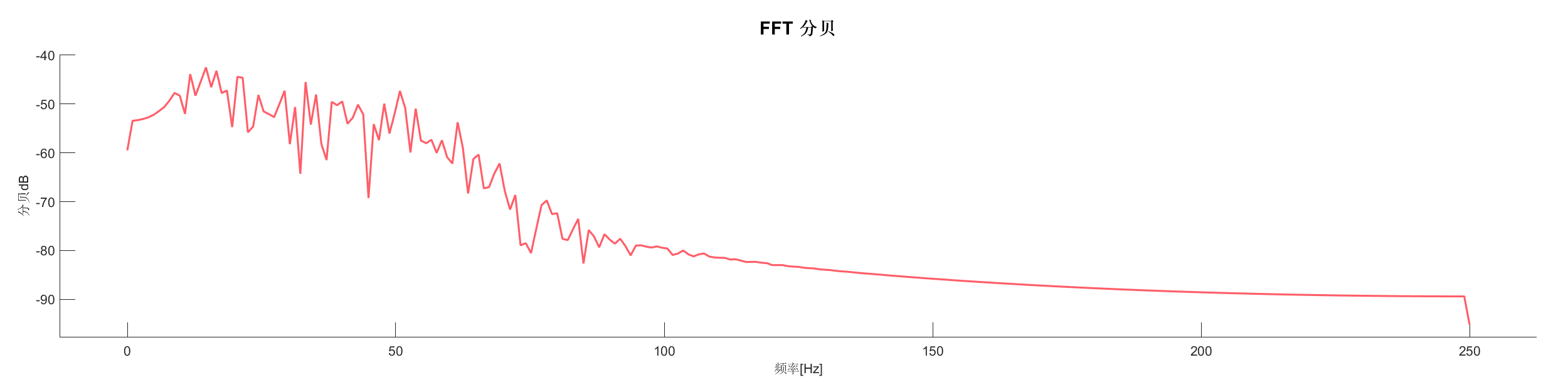

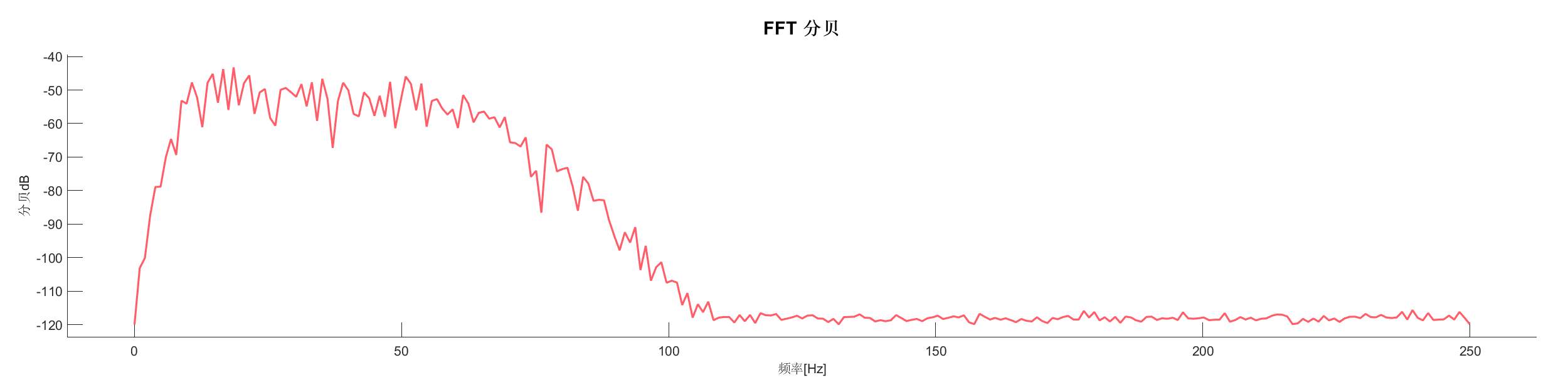

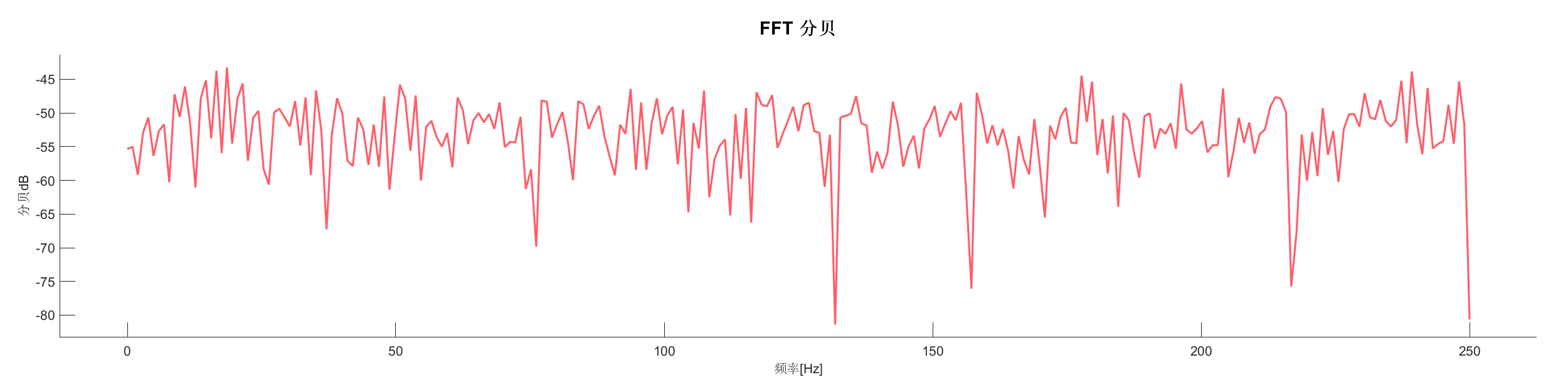

Demo17 - 巴特沃斯滤波
案例介绍:
使用巴特沃斯带通滤波器对信号进行滤波,去除高频噪声。
图表:






源代码:
dt = .002; % 时间采样间隔
tmax = 1.022; % 选择此值使长度为2的幂次
[r, t] = reflec(tmax, dt, .2, 3, 4); % 生成反射系数序列
r(end-100:end) = 0; % 将最后100个采样点置零
r(end-50) = .1; % 在零值区域中间放置一个尖峰
fmin = [10 5]; fmax = [60 20]; % 用于 filtf 函数的频率参数
n = 4; % 巴特沃斯滤波器阶数
% 输入结构
inputStruct.t = t';
inputStruct.s = r';
% 参数结构
paramsStruct.Name = 'Demo17';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA = signal.SignalAnalysis(paramsStruct, inputStruct);
SA = SA.solve();

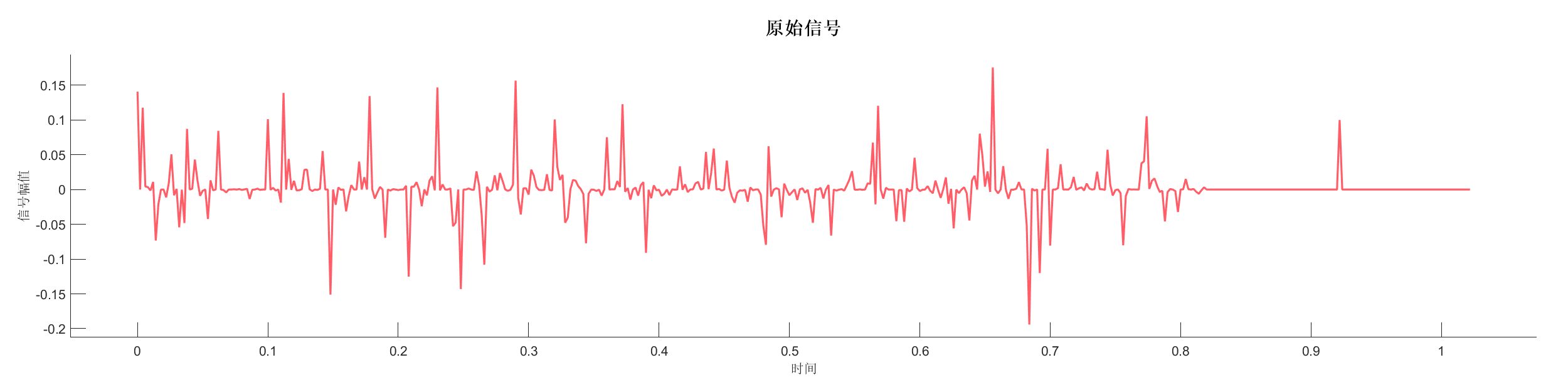

PlotOriSignal(SA);
SA = FFT(SA);
PlotdB(SA);
SA = SignalSmooth(SA,'method','bandpass','fmin',fmin,'fmax',fmax);

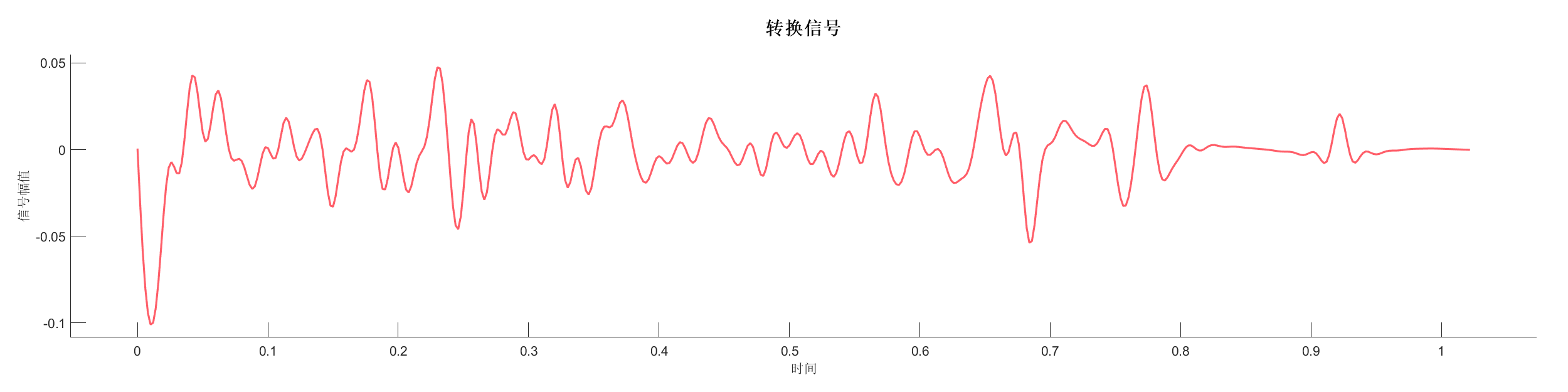

PlotTransformSignal(SA);
SA = FFT(SA,'Type',1);
PlotdB(SA,'Type',1);
SA = SignalSmooth(SA,'method','butterband','fmin',fmin(1),'fmax',fmax(1),'n',n);
PlotTransformSignal(SA);
SA = FFT(SA,'Type',1);
PlotdB(SA,'Type',1);

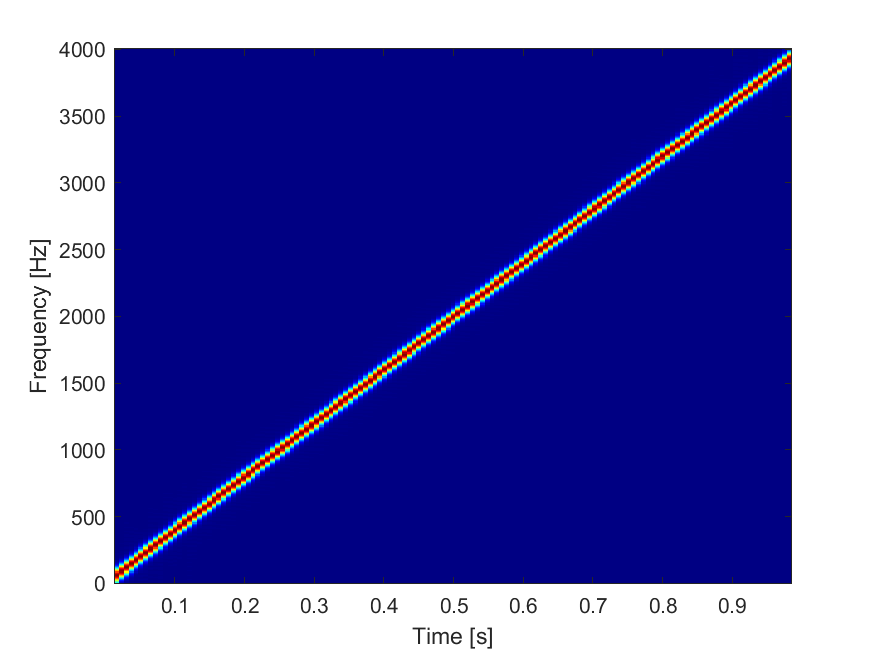

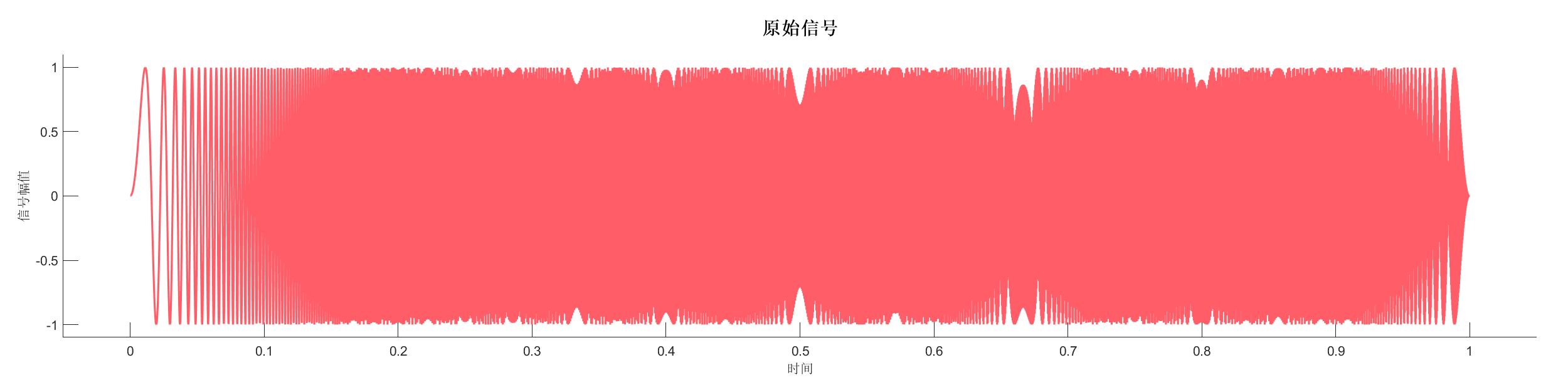

Demo18 - Gabor 变换
案例介绍:

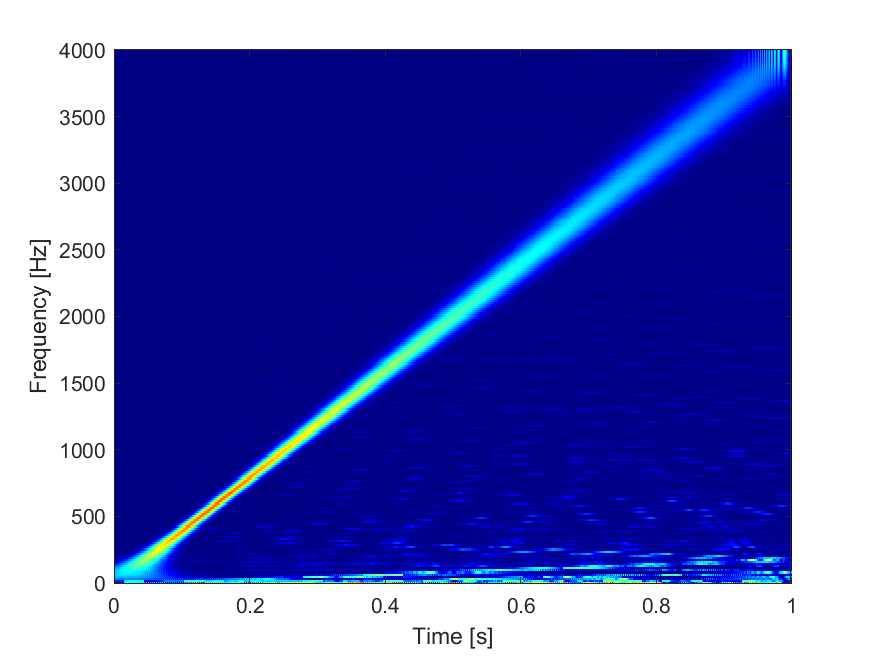

使用 Gabor 变换对线性调频信号(Chirp 信号)进行时频分析,展示 Gabor 变换的时频定位能力。
图表:



源代码:
% ========== Gabor Chirp(线性调频信号)==========
% 1秒线性调频信号,采样率为8000 Hz
Fs = 8000; % 采样率
t = linspace(0,1,Fs); % 时间向量(0到1秒)
x = sin(2*pi*2000*t.^2); % 线性调频信号(从2000 Hz开始的线性调频)
% 输入结构
inputStruct.t = t;
inputStruct.s = x;
% 参数结构
paramsStruct.Name = 'Demo18';
paramsStruct.Echo = 1;
% 创建并求解 SignalAnalysis 对象
SA = signal.SignalAnalysis(paramsStruct, inputStruct);
SA = SA.solve();
PlotOriSignal(SA);
SA = WT(SA);
PlotWT(SA);
SA = Gabor(SA);
PlotGabor(SA);
Demo19 - 相关性分析
案例介绍:
演示三种相关性分析场景:
- 自相关分析 - 正弦波的自相关函数
- 信号内部互相关 - 原始信号与变换信号的互相关
- 复合信号自相关 - 包含延迟信息的复合信号
图表:






源代码:
%% 案例1: 自相关分析
fs = 1000;
T = 1;
t = 0:1/fs:T-1/fs;
s1 = sin(2*pi*50*t);
inputStruct.t = t;
inputStruct.s = s1;
paramsStruct.Name = 'AutoCorrelation_Demo';
paramsStruct.Echo = 1;
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();
% 自相关分析 (s1 vs s1)
SA1 = Correlation(SA1, 0, 0);
PlotCor(SA1, 'Title', '自相关函数', 'Geom', 'stem');

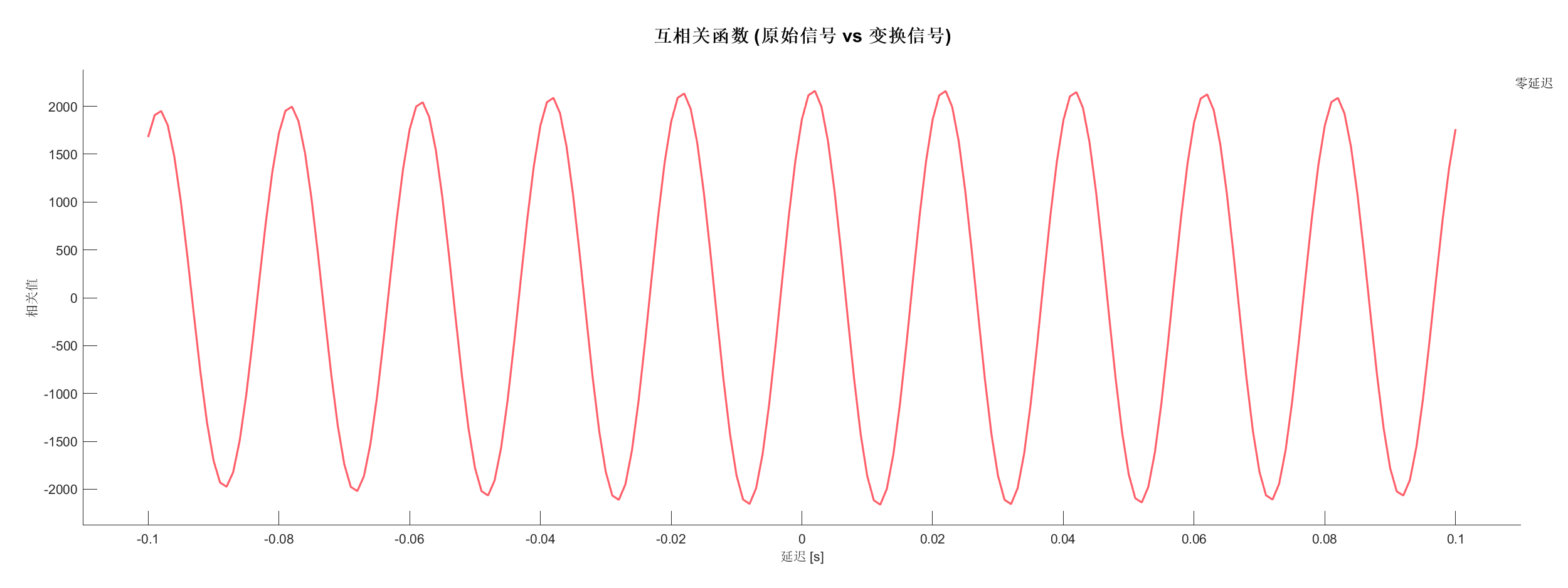

%% 案例2: 信号内部互相关
SA2 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA2 = SA2.solve();
% 进行信号变换
SA2 = WaveletTransform(SA2, 'WaveType', 'min', 'fdom', 50);
% 互相关分析 (input.s vs output.s_Transform)
SA2 = Correlation(SA2, 0, 1);
PlotCor(SA2, 'Title', '互相关函数', 'LagRange', [-0.1, 0.1]);

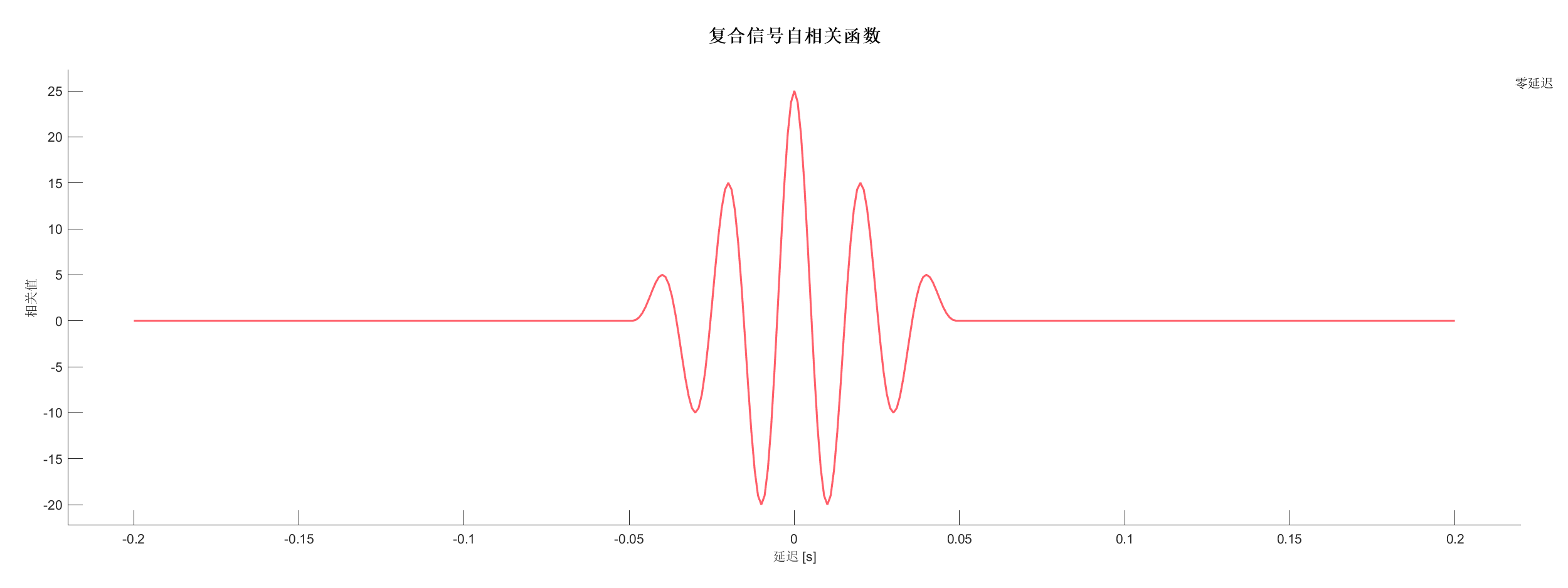

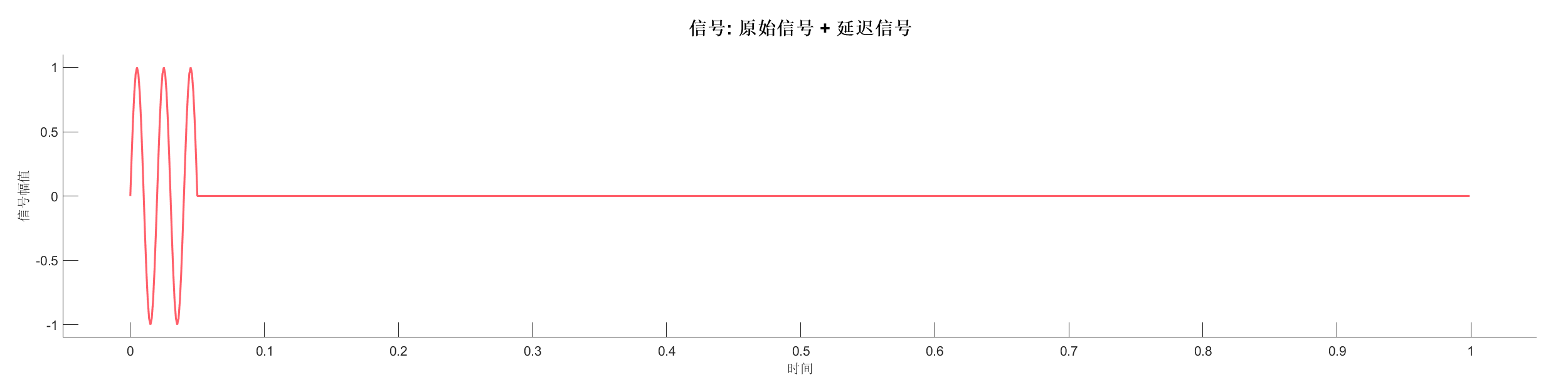

%% 案例3: 复合信号自相关
% 创建包含两个频率成分的复合信号
s3 = s1 + s2; % 叠加原始信号和延迟信号
inputStruct.s = s3;
paramsStruct.Name = 'CrossCorrelation_Demo2';
paramsStruct.Echo = 1;
SA3 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA3 = SA3.solve();
% 自相关分析
SA3 = Correlation(SA3, 0, 0);
PlotCor(SA3, 'Title', '复合信号自相关函数', 'LagRange', [-0.2, 0.2]);

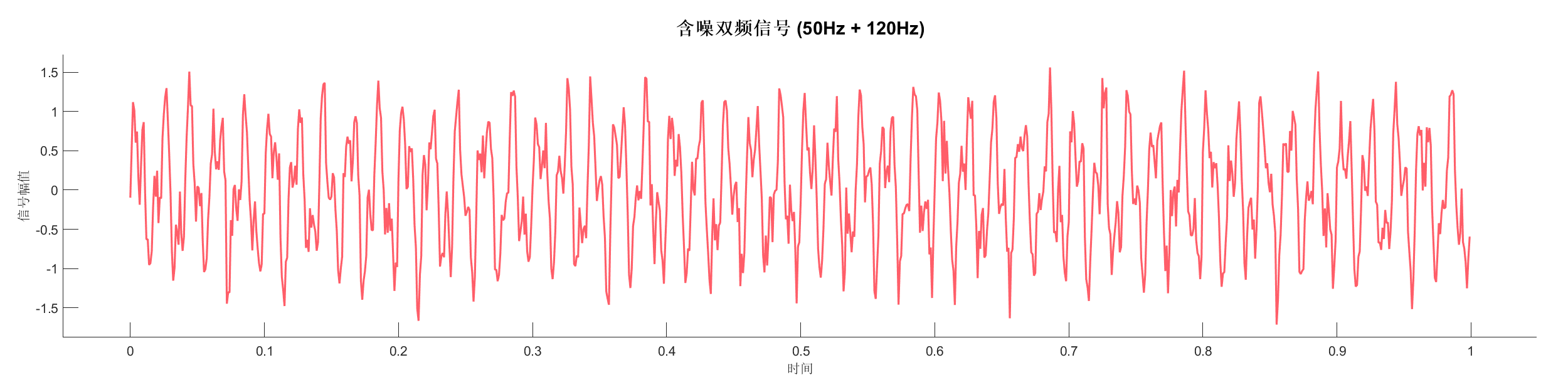

Demo20 - 功率谱分析
案例介绍:
演示功率谱密度分析的三个场景:
- 自功率谱分析 - 使用 Welch 方法估计含噪双频信号的 PSD
- 不同窗函数对比 - Hamming 窗和 Hann 窗的效果对比
- 互功率谱分析 - 分析两个相关信号的互功率谱
图表:






源代码:
%% 案例1: 自功率谱分析
fs = 1000;
T = 1;
t = 0:1/fs:T-1/fs;
% 信号1: 包含两个频率成分的信号
s1 = 0.8 * sin(2*pi*50*t) + 0.5 * sin(2*pi*120*t);
s1 = s1 + 0.2 * randn(size(t)); % 添加随机噪声
inputStruct.t = t;
inputStruct.s = s1;
paramsStruct.Name = 'PowerSpectrum_Demo1';
paramsStruct.Echo = 1;
SA1 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1 = SA1.solve();
% 自功率谱分析 (s1 vs s1)
SA1 = PowerSpectrum(SA1, 0, 0, 'Window', 'hamming', 'WindowLength', 1024);
% 绘制线性刻度的功率谱
PlotPowerSpectrum(SA1, 'Title', '自功率谱密度 (线性刻度)', 'YScale', 'linear');
% 绘制 dB 刻度的功率谱
PlotPowerSpectrum(SA1, 'Title', '自功率谱密度 (dB)', 'YScale', 'db');
%% 案例3: 互功率谱分析
% 信号3: 与信号1有相似成分但相位不同
s3 = 0.8 * sin(2*pi*50*t + pi/4) + 0.5 * sin(2*pi*120*t);
inputStruct.s = s3;
paramsStruct.Name = 'PowerSpectrum_Demo3';
SA3 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA3 = SA3.solve();
% 重新创建信号1的对象用于互功率谱
inputStruct.s = s1;
paramsStruct.Name = 'PowerSpectrum_Demo1_2';
SA1_2 = signal.SignalAnalysis(paramsStruct, inputStruct);
SA1_2 = SA1_2.solve();
% 将信号1的数据存到SA3的output中
SA3.output.s_Transform = SA1_2.input.s;
% 互功率谱分析 (input.s vs output.s_Transform)
SA3 = PowerSpectrum(SA3, 0, 1, 'Window', 'hamming', 'WindowLength', 1024);
% 绘制互功率谱

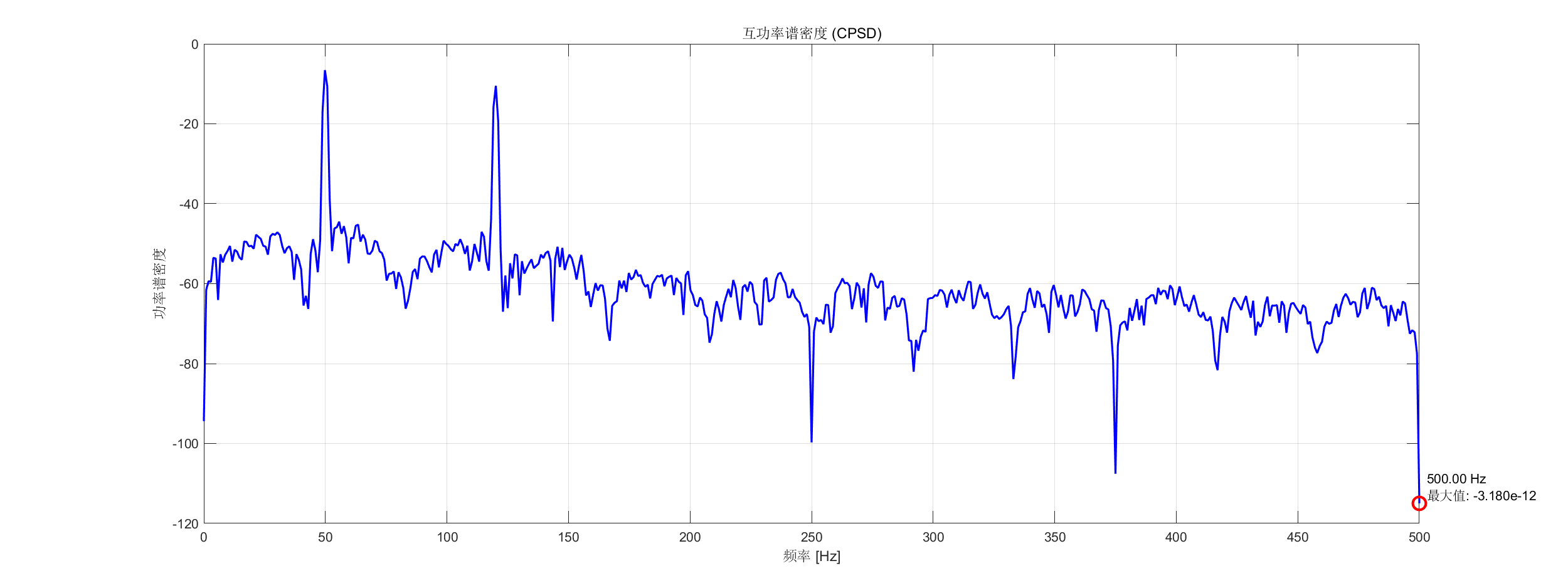

PlotPowerSpectrum(SA3, 'Title', '互功率谱密度 (CPSD)', 'YScale', 'db');
参考文献
[1] MATLAB Signal Processing Toolbox Documentation
[2] Oppenheim, A. V., & Schafer, R. W. (2009). Discrete-Time Signal Processing (3rd ed.). Pearson.
本网站基于Hexo 3-Hexz主题生成。如需转载请标注来源,如有错误请批评指正,欢迎邮件至 392176462@qq.com
